Модуль подавления сигналов 5.15–5.35 ГГц 50 Вт RF VCO WIFI

Данный высокопроизводительный модуль разработан для продвинутых задач безопасности и тактических операций. Интегрированный VCO (осциллятор с управлением напряжением) обеспечивает точное, стабильное и контролируемое подавление в полосе 5.15–5.35 ГГц, что делает устройство оптимальным для глушения Wi-Fi-коммуникаций и отключения систем управления дронами.

Конструкция рассчитана как на стационарные, так и на мобильные развертывания, обеспечивая надежное подавление в разнообразных условиях эксплуатации. При охране чувствительных объектов, поддержке военных операций и работе правоохранительных органов модуль формирует надежный контур защиты от несанкционированных радиопередач и угроз БПЛА.

Прочная архитектура корпуса рассчитана на длительную эксплуатацию в жестких условиях, а модульный подход ACASOM позволяет кастомизировать уровень выходной мощности под конкретные требования системы. Благодаря профессиональной стабильности и управляемости, устройство легко интегрируется как в состав комплексных систем подавления, так и в автономные решения.

Проект опирается на экспертизу ACASOM в СВЧ и RF-технологиях, объединяя надежность, гибкость и высокую выходную мощность 50 Вт (47 dBm).

Важные примечания по эксплуатации включают рекомендацию активного теплоотвода с использованием радиатора или вентилятора, требование сначала прикрутить антенну, затем подключать питание, а также указание на питание 24 В / 4.5 А согласно примечаниям производителя при номинальном рабочем напряжении 28 В. Эти указания помогают поддерживать стабильность и ресурс устройства в demanding-сценариях.

Характеристики

• Диапазон частот: 5.15–5.35 ГГц

• Рабочее напряжение: 28 В

• Ровность амплитуды: ±0.5 dB

• Выходная мощность: 50 Вт (47 dBm)

• Потребляемый ток: 3.6 A @28 В, 47 dBm

• КПД: 45% @47 dBm

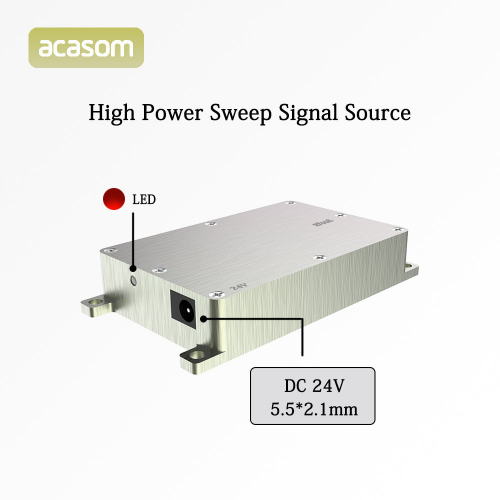

• Индикация: красный светодиод

• Рабочая температура: −30℃ до +85℃

• Температура хранения: −40℃ до +150℃

• Рабочая влажность: менее 95% RH

• RF порт: SMA-F

• Разъём питания: DC 5.5×2.0 мм (по умолчанию) или кабель 15 см красный/чёрный

• Материал корпуса: алюминий

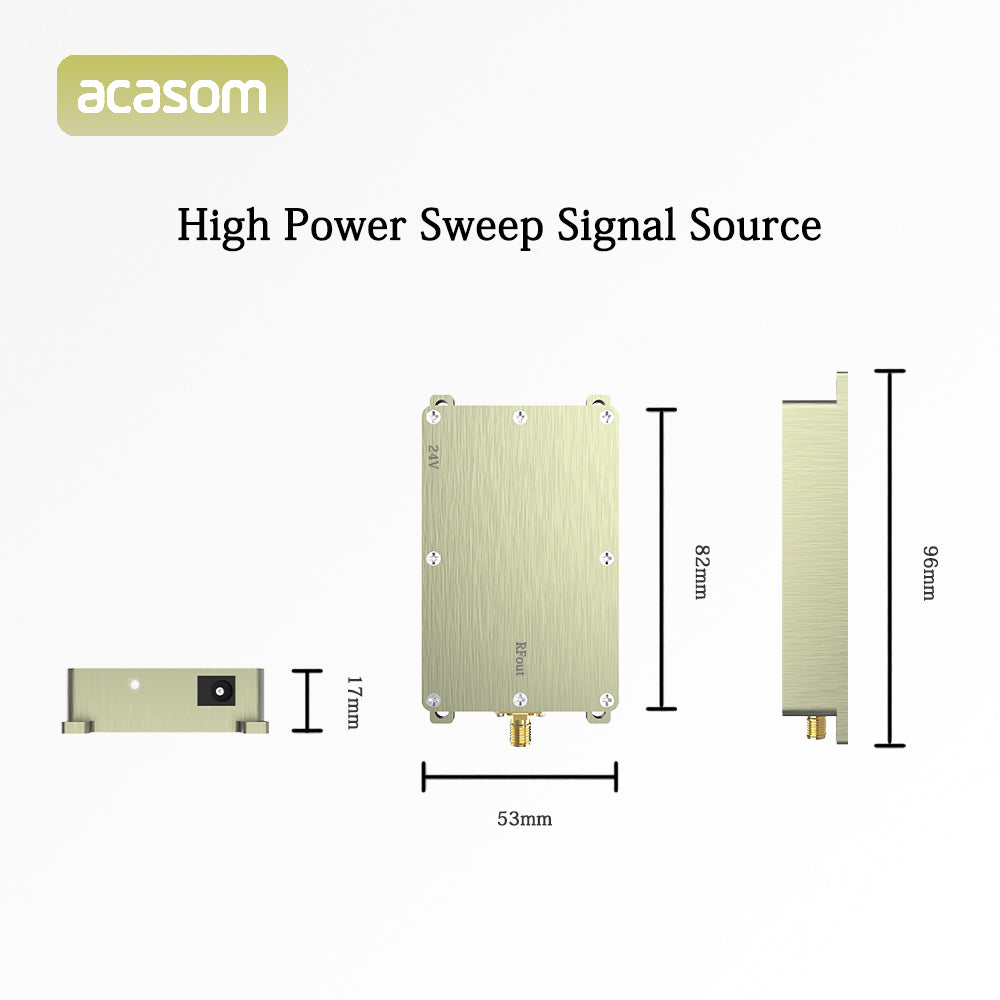

• Размеры корпуса: 132×53×17 мм

• Вес нетто: 0.21 кг

Комплектация

• Модуль подавления сигналов 5.15–5.35 ГГц 50 Вт RF VCO WIFI.

• Источник сигнала Sweep Signal Source 1 шт.

Меры безопасности

Перед использованием соблюдайте указанный диапазон напряжений от 5.0 до 8.4 В. Не используйте в условиях повышенной влажности, поскольку влагозащита отсутствует. Следите за корректной установкой рычагов и сплайна 25T и не превышайте заявленные нагрузки.

Отказ от ответственности

Изделие предназначено исключительно для специализированного использования в соответствии с действующим законодательством. Производитель и продавец не несут ответственности за неправомерное применение устройства.

Преимущества

1. Высокая выходная мощность 50 Вт (47 dBm) обеспечивает уверенное подавление в полосе 5.15–5.35 ГГц.

2. Интегрированный VCO даёт точное и стабильное управление спектром при глушении.

3. Готовность к стационарной и мобильной установке расширяет сценарии применения.

4. Кастомизация уровня мощности упрощает адаптацию под требования системы.

5. Прочная конструкция и эффективный теплоотвод повышают ресурс и надежность.

6. Легкая интеграция в комплексные системы подавления и автономные решения.

Применение

• Подавление Wi-Fi-соединений в диапазоне 5.15–5.35 ГГц для защиты объектов.

• Отключение линий управления БПЛА при тактических и силовых операциях.

• Использование в составе профессиональных комплексов РЭБ и охранных систем.
