Модуль ExpressLRS ES900TX/ES900RX для дальнего радиуса действия

Модуль ExpressLRS ES900TX/ES900RX для дальнего радиуса действия

Модули ES900TX и ES900RX — это профессиональный комплект для беспроводной передачи данных на частотах 868 МГц и 915 МГц (опционально), разработанный на базе программного обеспечения с открытым исходным кодом ExpressLRS. Эти модули отличаются сверхбольшим радиусом действия, высокой стабильностью работы и минимальной задержкой, что делает их идеальными для дальних полетов и управления дронами.

Особенности:

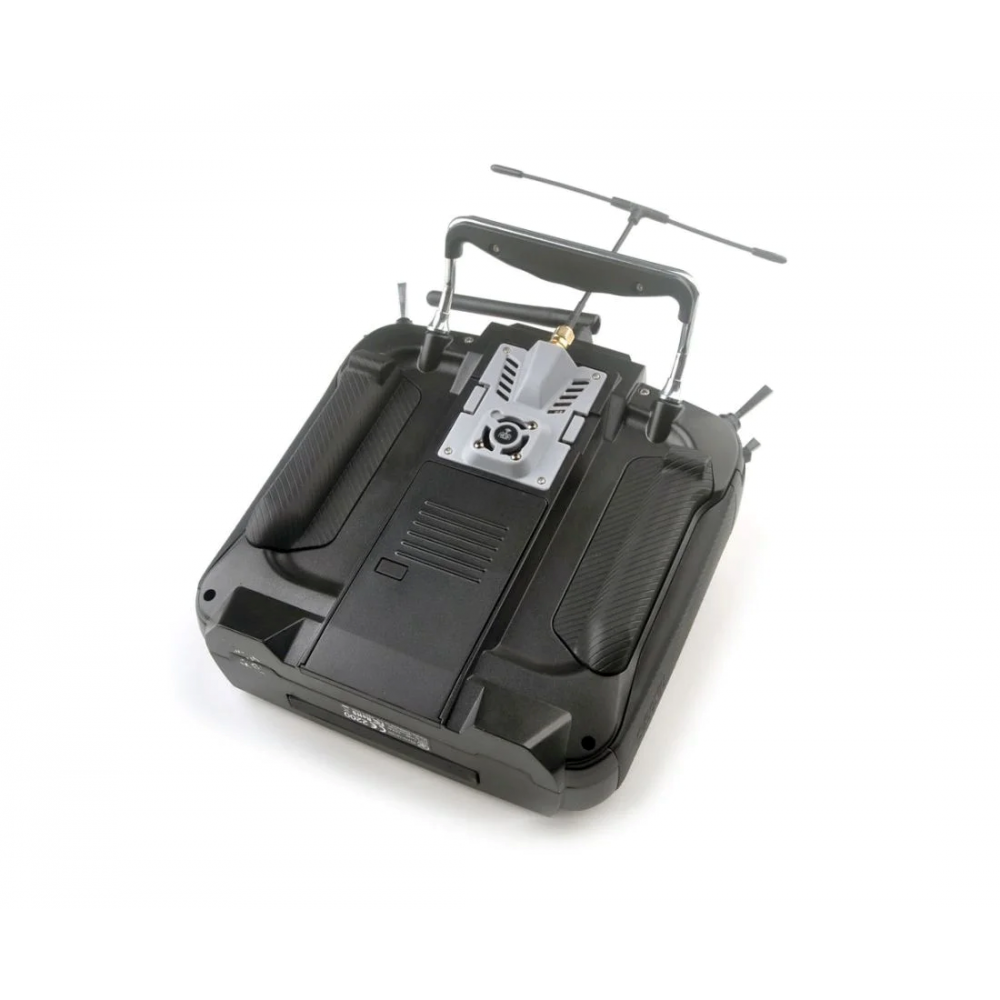

• Совместимость с OpenTX: Модули идеально подходят для пультов дистанционного управления на платформе OpenTX, таких как Radiomaster TX16S и Jumper T12, T16, T18. Их использование практически не требует настройки — просто подключите и используйте.
• Улучшенное охлаждение: В модуле передатчика ES900TX предусмотрен радиатор и вентилятор 2006 года, который включается автоматически при передаче мощности выше 250 мВт. Это обеспечивает стабильную работу передатчика при высоких нагрузках.
• Легкость обновления: Модуль поддерживает удобные методы обновления прошивки как через Wi-Fi, так и через конфигуратор.

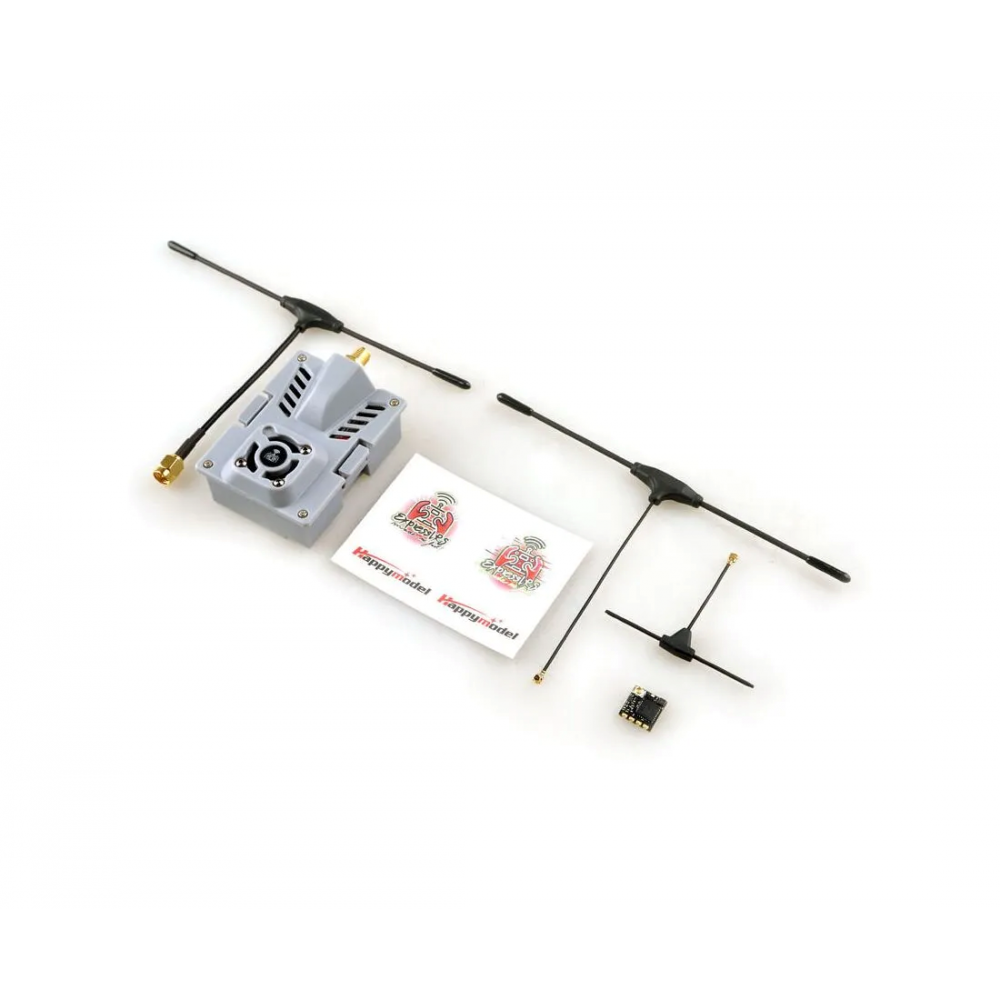

Комплектация:

• 1 x Модуль ES900TX (868 МГц или 915 МГц на выбор)
• 1 x Модуль ES900RX (868 МГц или 915 МГц на выбор)
• 1 x Антенна для передатчика (TX)
• 1 x Антенна для приемника (RX)

Технические характеристики:

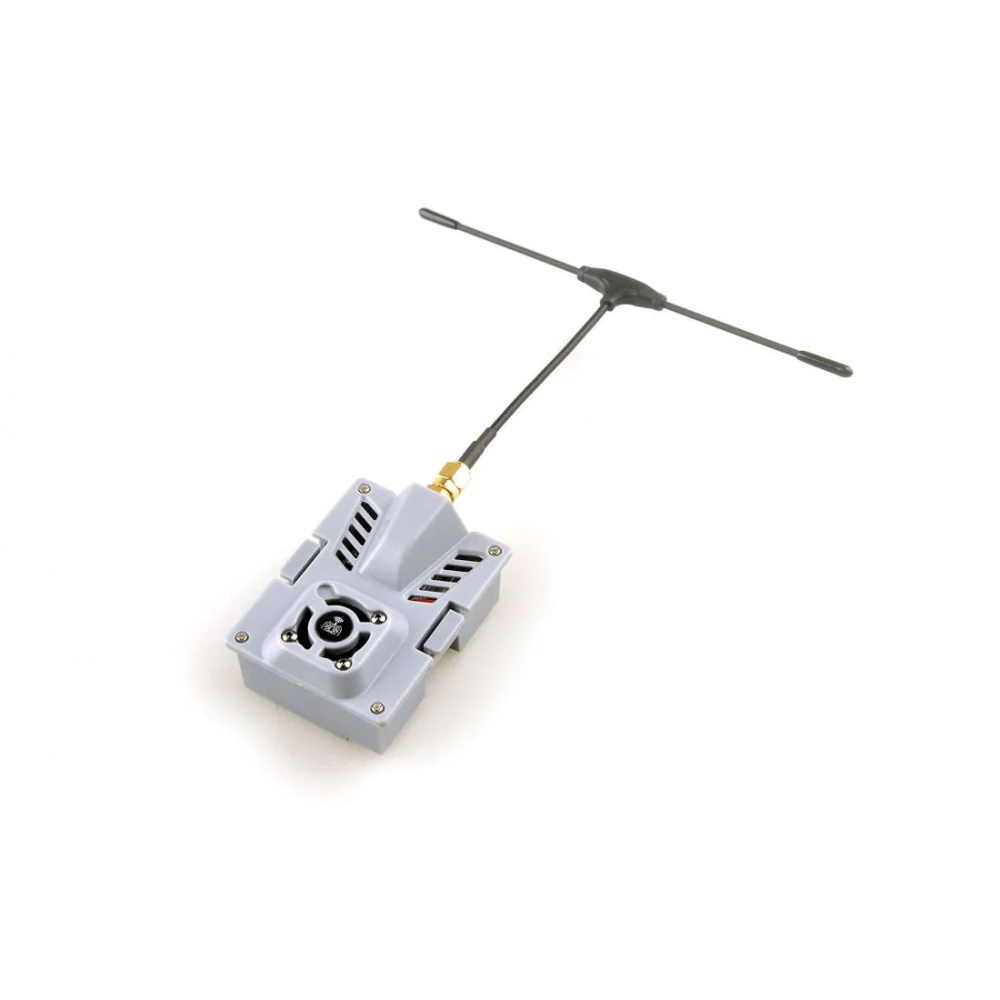

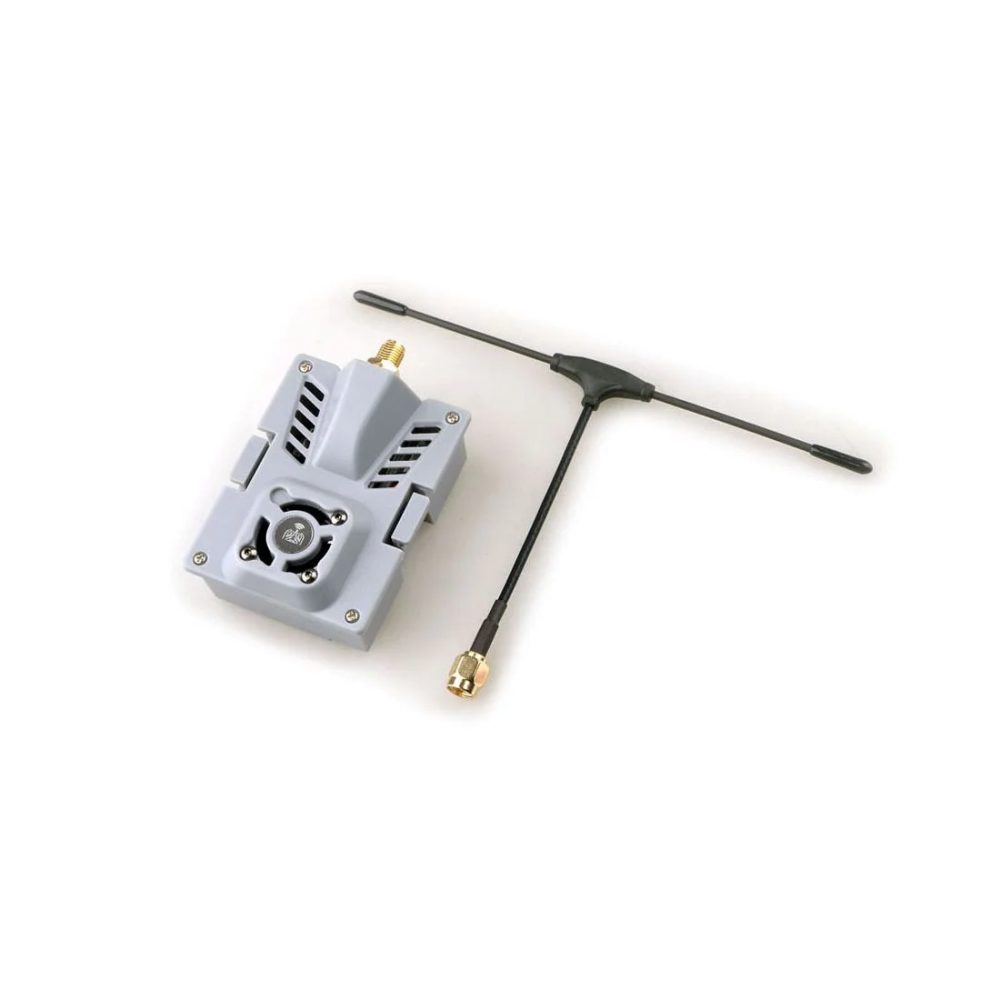

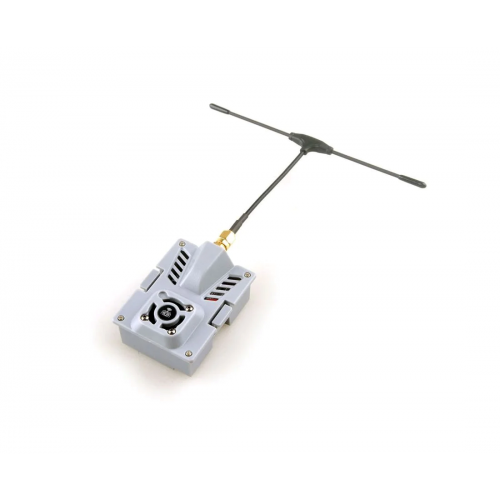

ES900TX:

• MCU: ESP32 + ESP8285
• Размеры: 55 мм × 39 мм × 11 мм
• Вес: 9,2 г (только модуль TX)
• Антенный разъем: SMA
• Входное напряжение: 5–13 В (рекомендуется 5–9 В)
• Частота: 915 МГц или 868 МГц (ЕС)
• Максимальная выходная мощность: >30 дБм

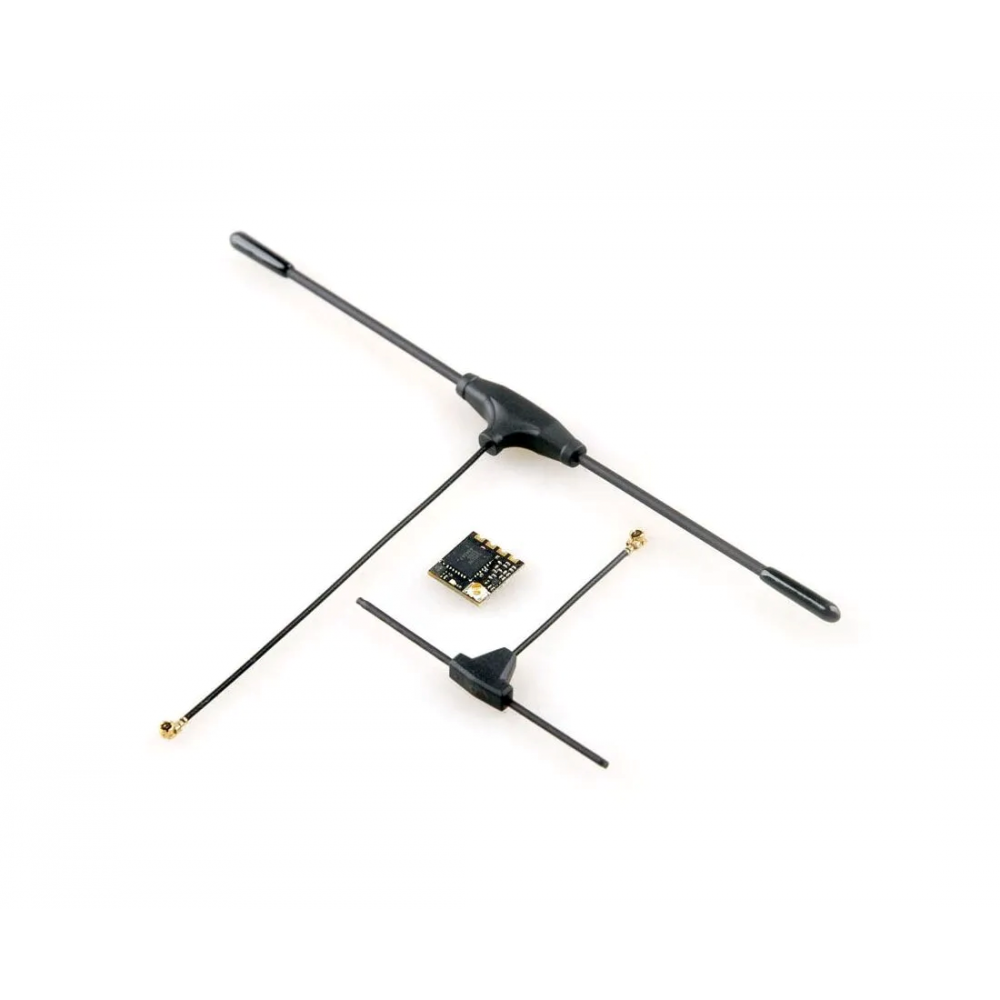

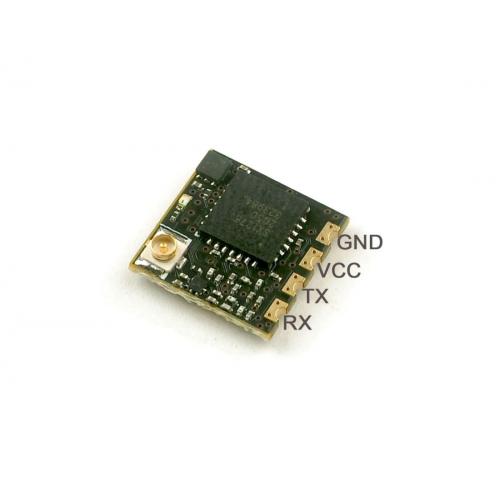

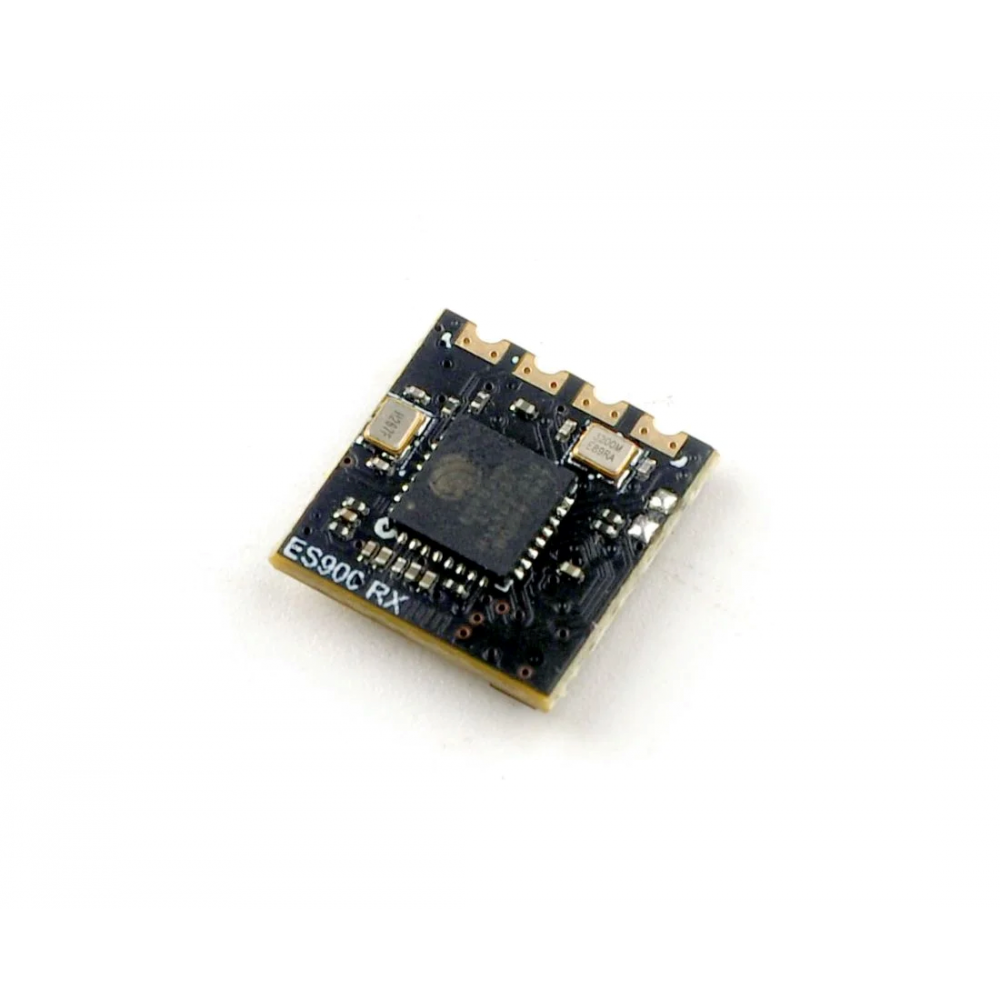

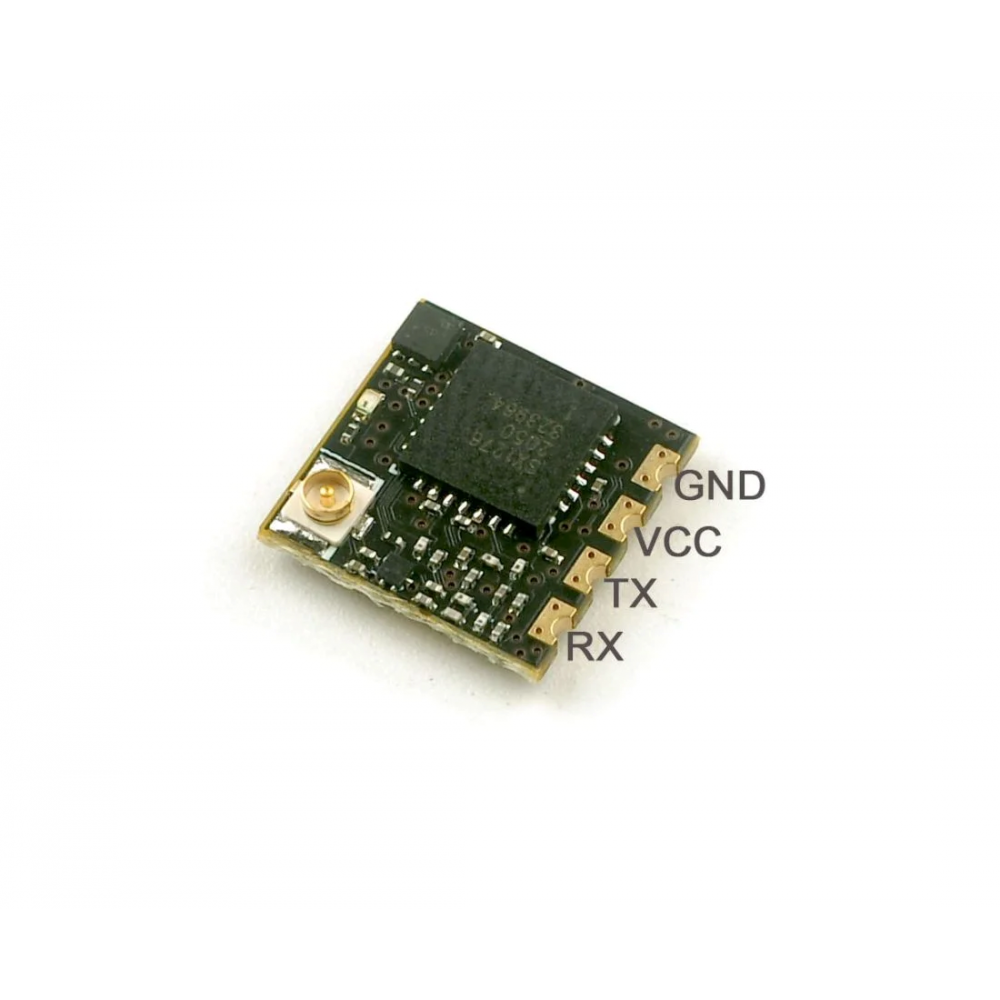

ES900RX:

• MCU: ESP8285
• Входное напряжение: 5 В
• Рабочий ток: ~100 мА
• Протокол связи с полетным контроллером: CRSF
• Частота: 915 МГц или 868 МГц (ЕС)
• Размеры: 12 мм × 12 мм × 3 мм

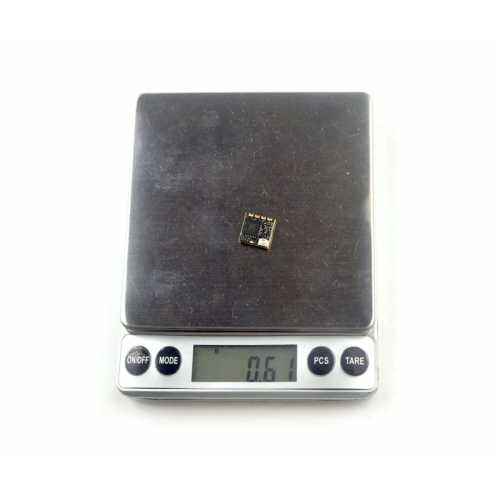

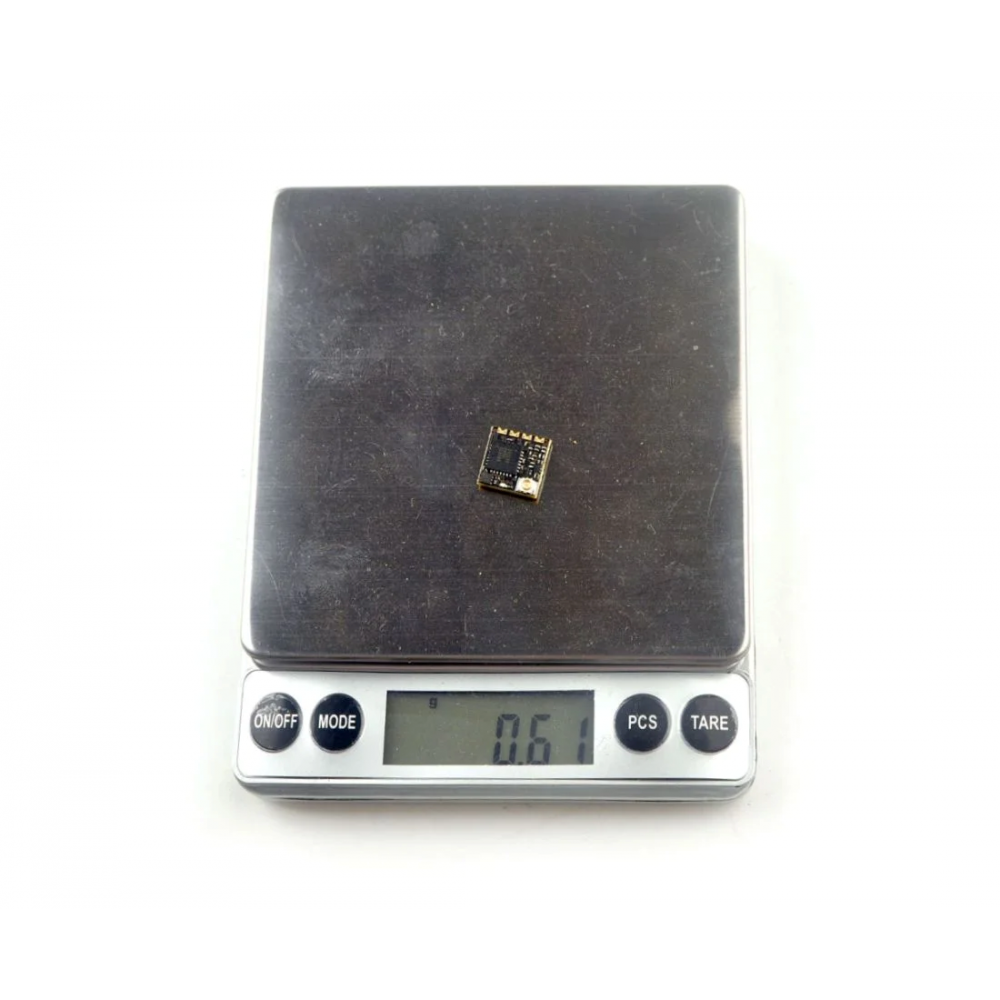

• Вес: 0,6 г (без антенны)
• Антенный разъем: IPEX1
• Мощность телеметрии: <17 дБм

Процедура привязки:

1. Подайте питание на модуль ES900RX и дождитесь, пока красный индикатор не погаснет, затем выключите питание.
2. Повторите это дважды. После третьего включения красный светодиод начнет мигать дважды — это указывает на переход модуля в режим привязки.
3. Вставьте модуль ES900TX в передатчик, выберите протокол CRSF в настройках радиосистемы, затем в меню ELRS выберите опцию "Привязать". Когда красный светодиод на ES900RX погаснет и начнет медленно мигать, привязка будет завершена.

Обновление прошивки через Wi-Fi:

1. Включите ES900RX в режиме привязки и подождите около 1 минуты, не привязываясь к модулю.
2. После этого модуль автоматически перейдет в режим Wi-Fi. Подключитесь к сети "ExpressLRS RX" с паролем "expresslrs".
3. Откройте веб-интерфейс обновления по адресу "10.0.0.1", выберите прошивку и нажмите "Обновить". Через 1–2 минуты процесс завершится, и вы получите сообщение о завершении обновления.

Преимущества модулей ES900TX/ES900RX:

• Большой радиус действия: Надежная передача данных на больших расстояниях.
• Минимальная задержка: Обеспечивает высокую скорость реакции и точное управление.
• Поддержка различных частот: Возможность выбора между 868 МГц и 915 МГц.

Этот комплект представляет собой превосходное решение для профессионалов и энтузиастов FPV, предлагая передовые функции и высокую производительность для максимального комфорта управления на дальних дистанциях.

Оригинальное название: ExpressLRS module ES900TX/ES900RX Long range ELRS hardware 915MHz/868MHz support
