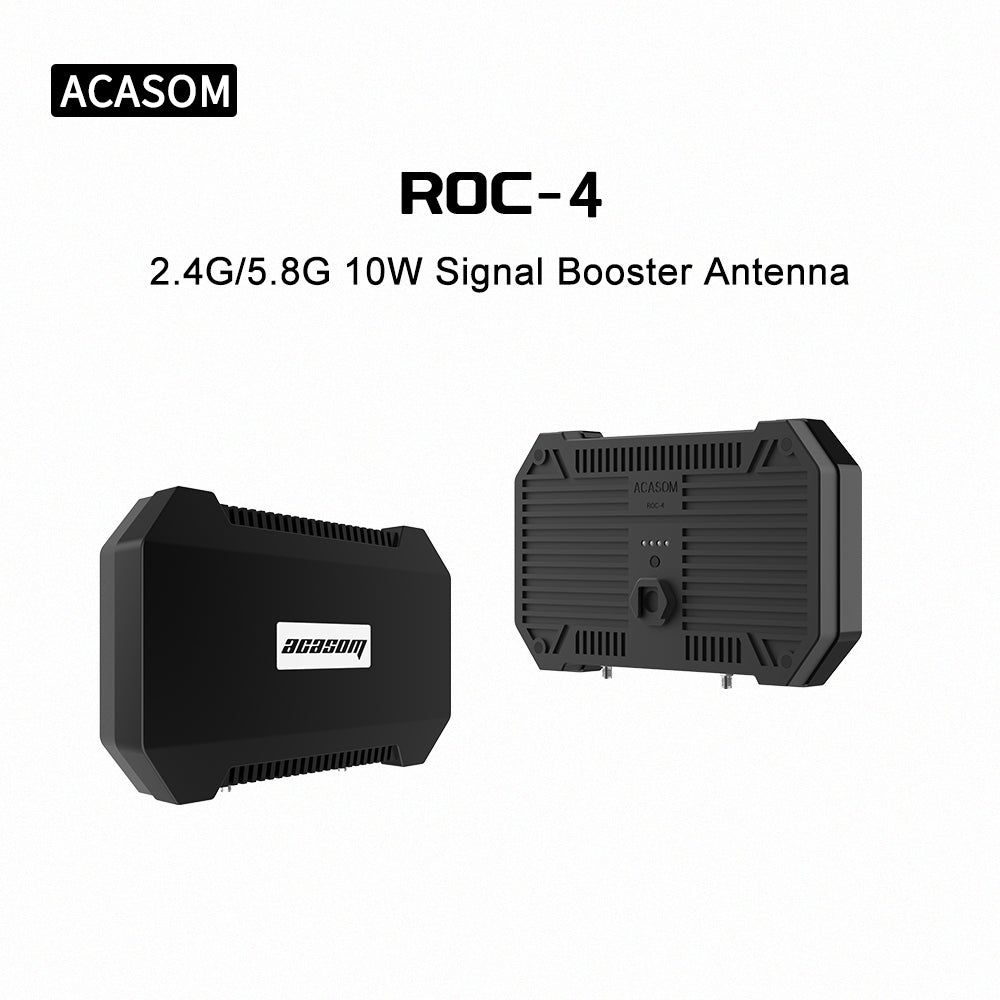

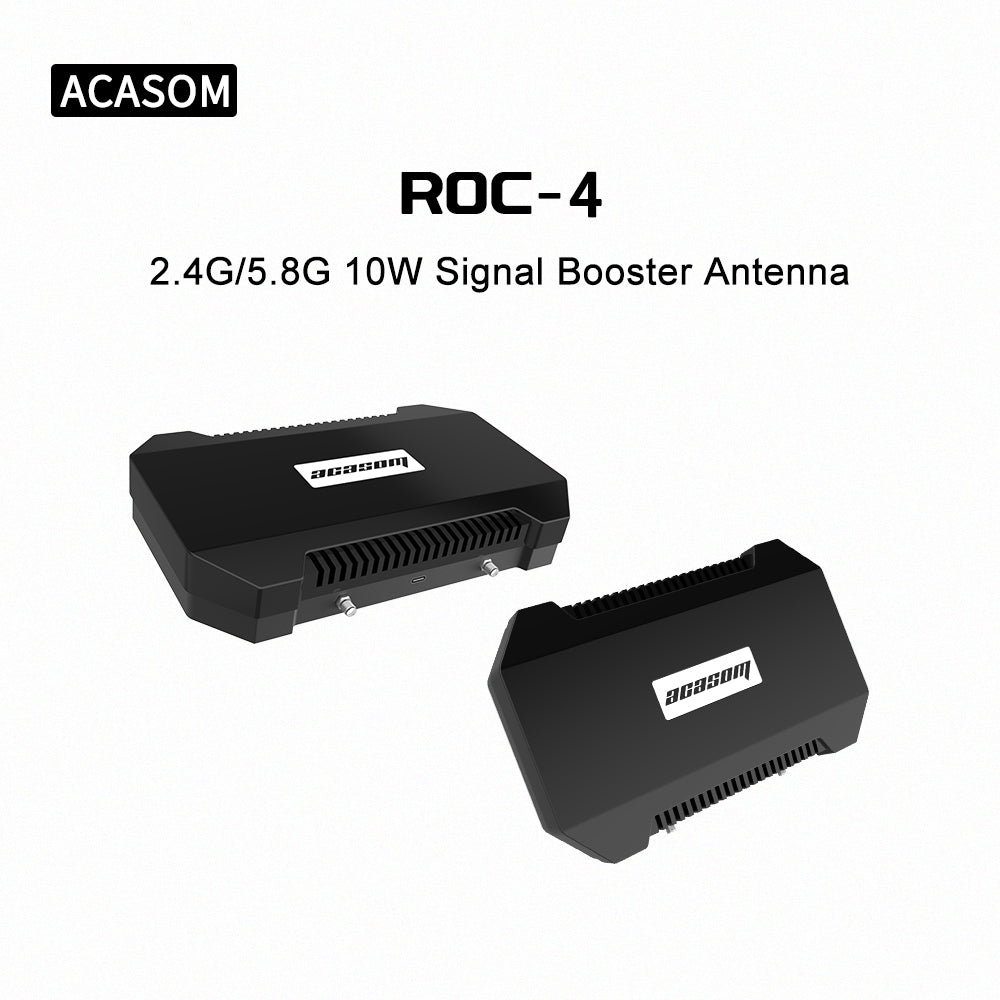

Двухдиапазонный усилитель сигнала для дрона 2.4G/5.8G 10 Вт 8000 мА·ч ROC-4

Данное устройство представляет собой современный усилитель и расширитель дальности для дронов, рассчитанный на два диапазона 2.4G–2.5G и 5.15G–5.85G. Оно обеспечивает надежное и устойчивое соединение в сложных условиях эксплуатации. Выходная мощность 10 Вт на каждом диапазоне соответствует 40 dBm и заметно увеличивает дистанцию полета. Встроенная батарея емкостью 8000 мА·ч поддерживает длительную работу и уменьшает необходимость частой подзарядки. Предусмотрены приемный и передающий тракты с согласованными коэффициентами усиления, низким уровнем шума и быстрой коммутацией между режимами. Поддерживается питание и зарядка через порт Type-C, предусмотрены световые индикаторы состояния.

Алюминиевый корпус с размерами 230×146×39 мм рассчитан на эксплуатацию в широком диапазоне температур и влажности.

В спецификациях указаны параметры EVM для стандартов 802.11g и 802.11a при ширине полосы 20 МГц, что подтверждает корректность работы в типичных беспроводных режимах. Устройство подходит как профессионалам, так и энтузиастам, помогает расширить возможности в аэрофотосъемке и других задачах, где важны дальность и стабильность связи.

Характеристики

• Диапазон частот: 2400–2500 МГц и 5150–5850 МГц.

• Максимальная выходная мощность: 40 dBm (10 Вт) для диапазона 2.4 ГГц и 40 dBm (10 Вт) для диапазона 5.8 ГГц.

• Коэффициент усиления антенны: 15 dB ±1 для 2.4 ГГц и 18 dB ±1 для 5.8 ГГц.
• Емкость аккумулятора: 8000 мА·ч.

• Приемное усиление (RX Gain): 16 dB ±1 в обоих диапазонах.

• Передающее усиление (TX Gain): 18 dB ±1 в обоих диапазонах.

• Входная мощность триггера (Input Trigger Power): минимум 3 dBm и максимум 23 dBm в обоих диапазонах.

• EVM: 3% при 33 dBm для 802.11g, 54 Mbps, OFDM 64QAM, полоса 20 МГц на 2.4 ГГц, и 3% при 33 dBm для 802.11a, 54 Mbps, OFDM 64QAM, полоса 20 МГц на 5.8 ГГц.
• Коэффициент шума (Noise Figure): менее 2.5 dB в обоих диапазонах.

• Потребляемый ток: 2.2 А при выходной мощности 40 dBm при 12 В в обоих диапазонах.

• Задержка переключения TX/RX: менее 1 микросекунды.

• Напряжение зарядки: 5 В при 2 А.

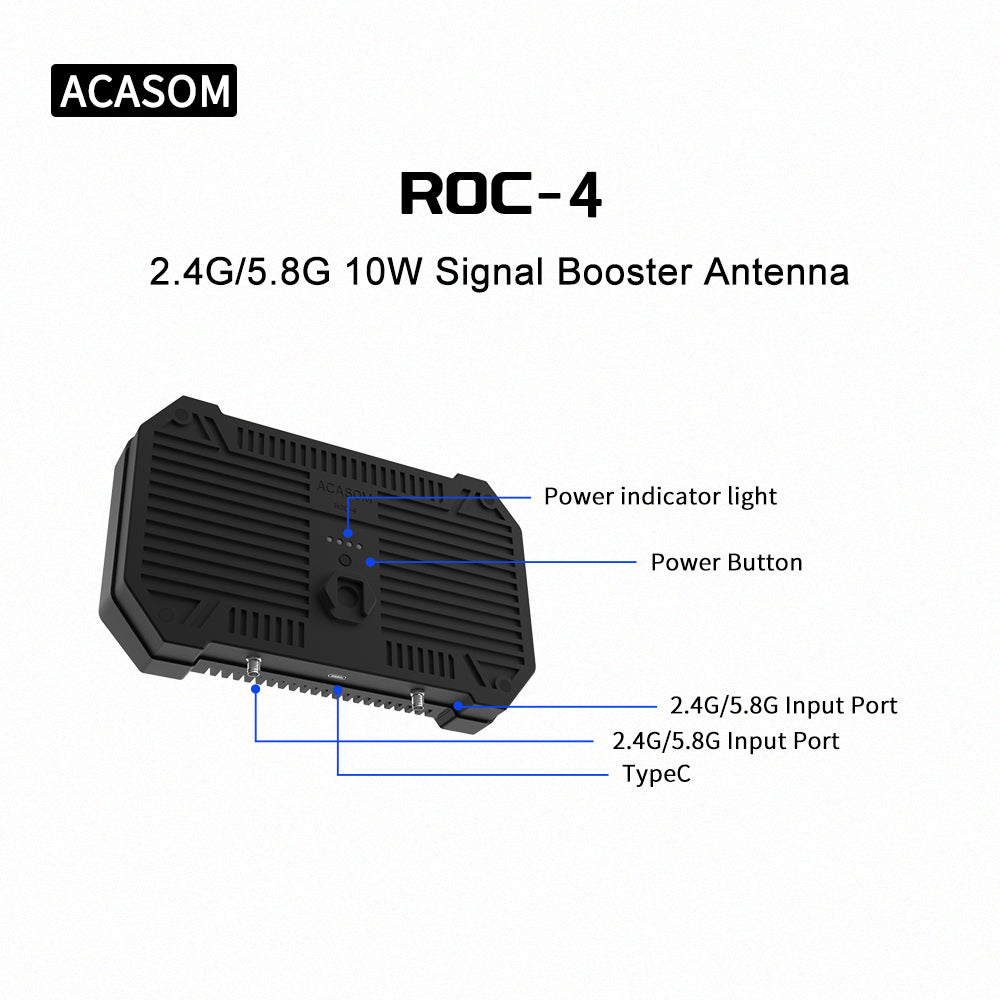

• Индикатор: четыре синих светодиода.

• Порт зарядки: Type-C.

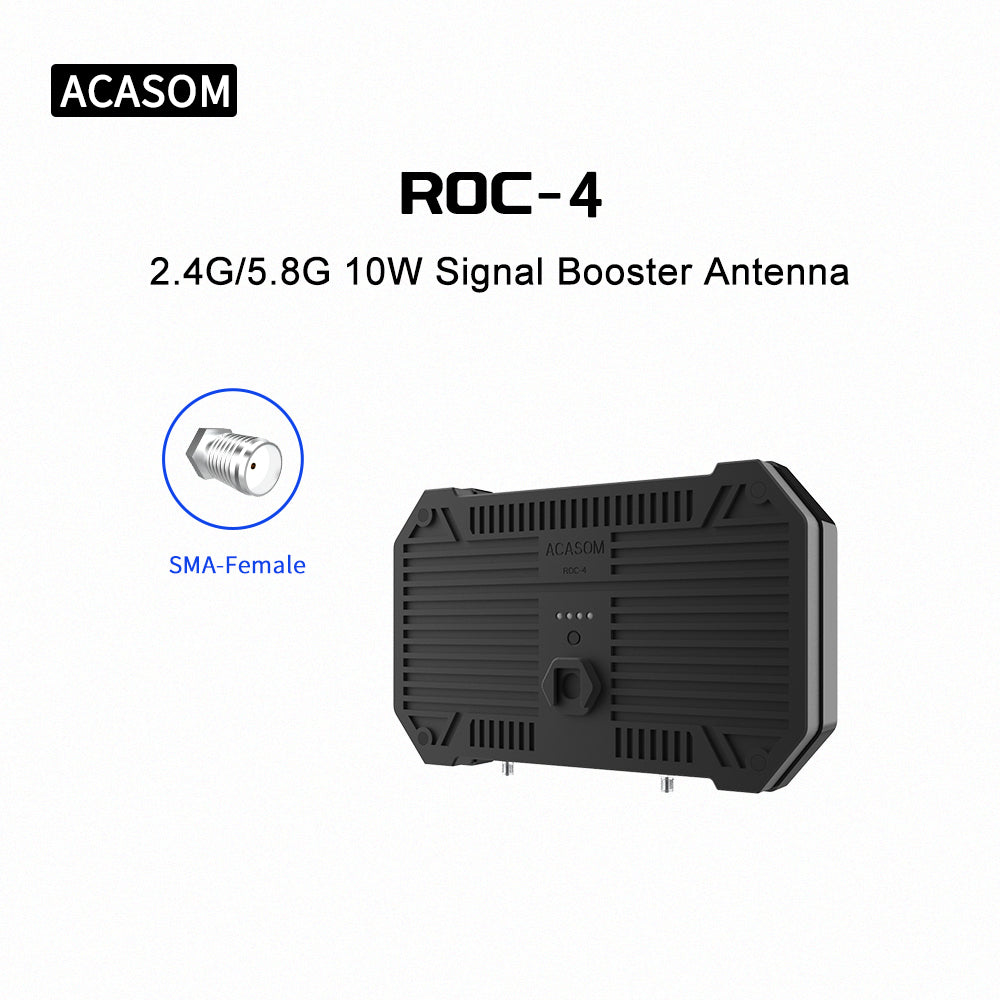

• РФ-разъем: SMA-female.

• Диапазон рабочей температуры: от минус 40 до плюс 70 °C.

• Диапазон температуры хранения: от минус 40 до плюс 150 °C.

• Рабочая влажность: до 95% относительной влажности.

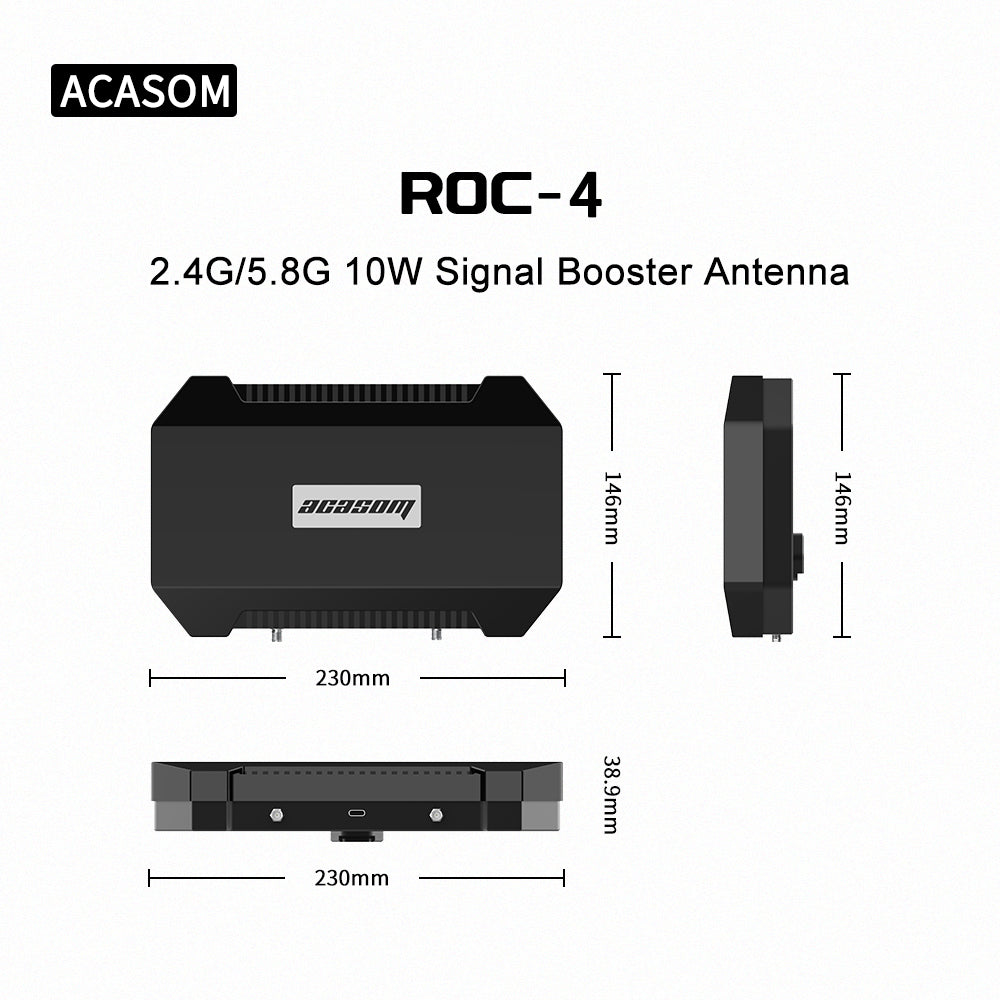

• Размер корпуса: 230×146×39 мм.

• Материал корпуса: алюминий.

Меры безопасности

Перед использованием соблюдайте указанный диапазон напряжений от 5.0 до 8.4 В. Не используйте в условиях повышенной влажности, поскольку влагозащита отсутствует. Следите за корректной установкой рычагов и сплайна 25T и не превышайте заявленные нагрузки.

Преимущества

1. Два диапазона 2.4G и 5.8G обеспечивают устойчивую связь в разных условиях.

2. Выходная мощность 10 Вт на каждом диапазоне (40 dBm) заметно увеличивает дальность.

3. Встроенный аккумулятор 8000 мА·ч обеспечивает продолжительную автономную работу.

4. Низкий уровень шума менее 2.5 dB способствует чистому приему сигнала.

5. Быстрая коммутация TX/RX менее 1 микросекунды повышает отзывчивость канала.

6. Алюминиевый корпус и широкий температурный диапазон подходят для полевых задач.

7. SMA-female разъем и Type-C зарядка упрощают интеграцию и обслуживание.

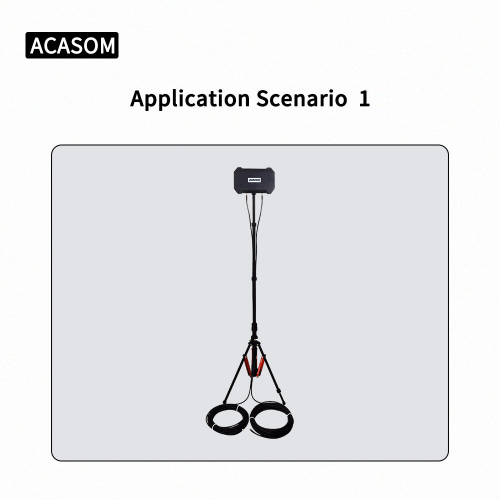

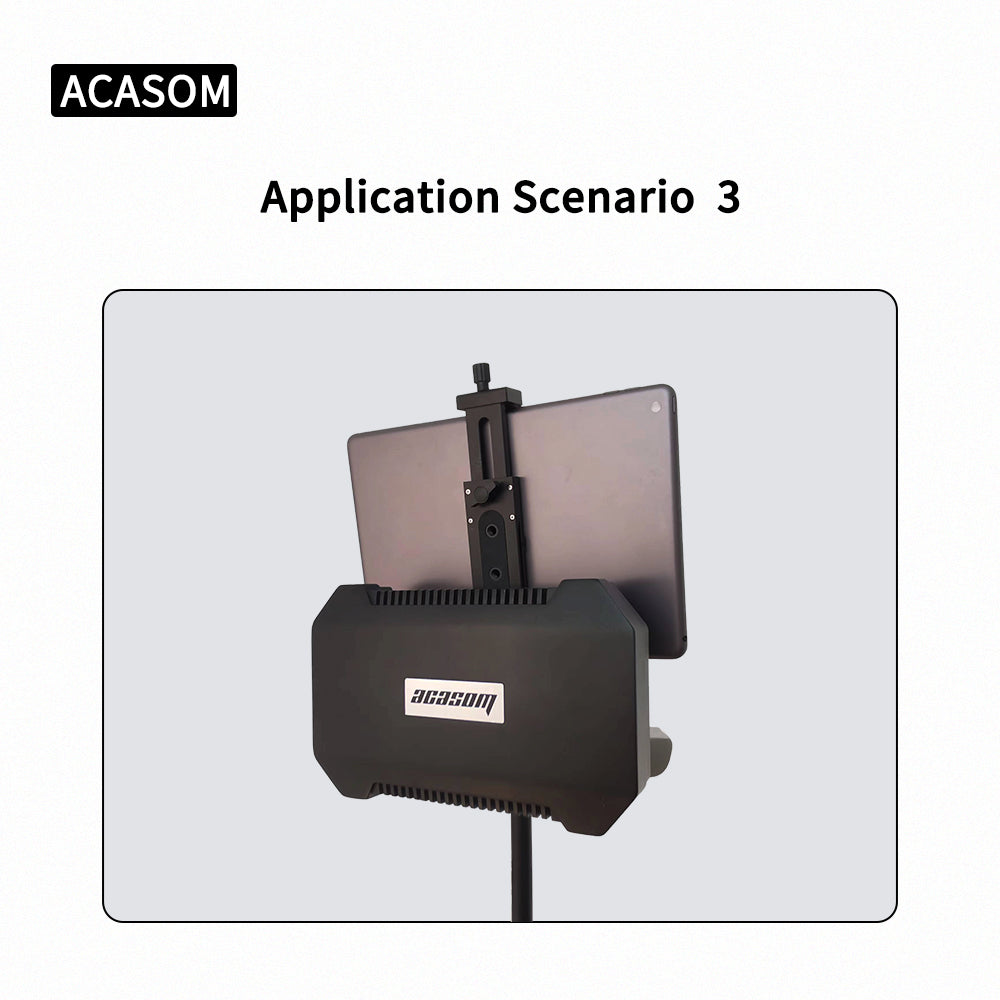

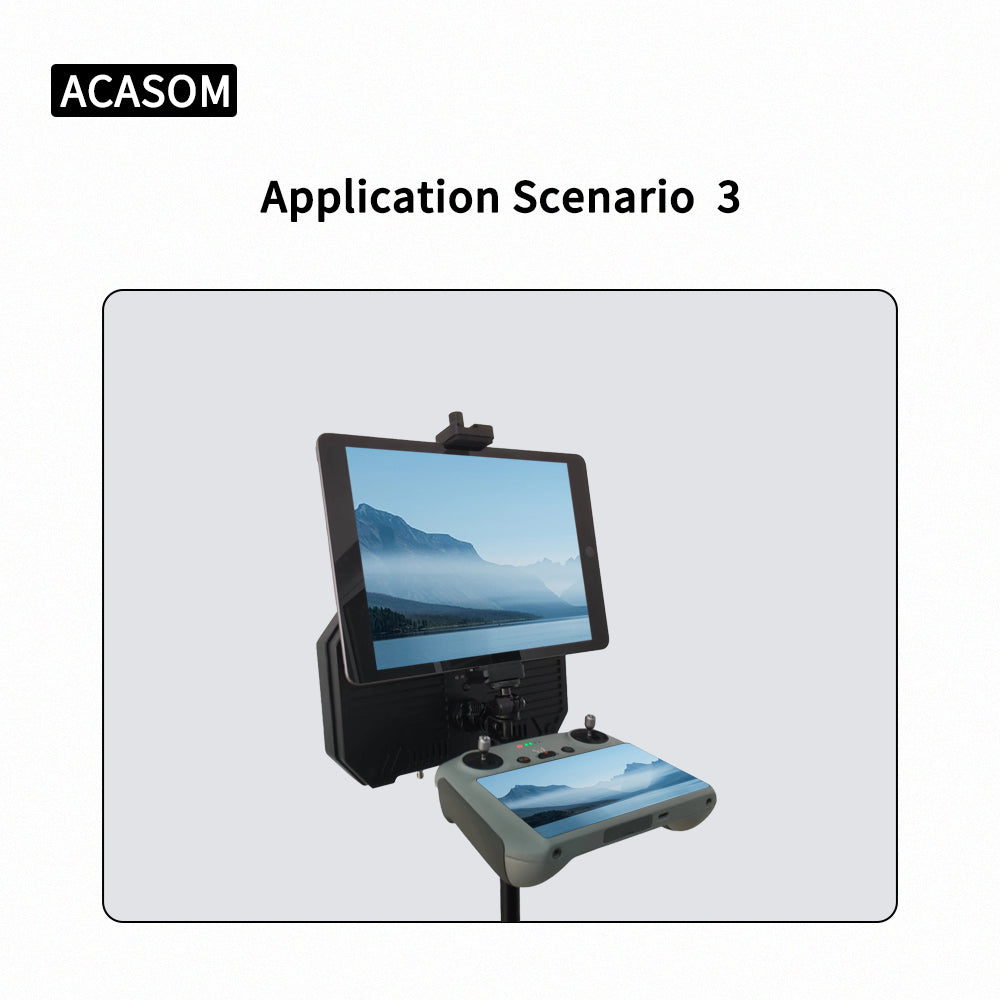

Применение

Профессиональные и любительские полеты, аэрофотосъемка, повышение дальности и стабильности управления и видеолинка, работа в условиях помех и застройки.
