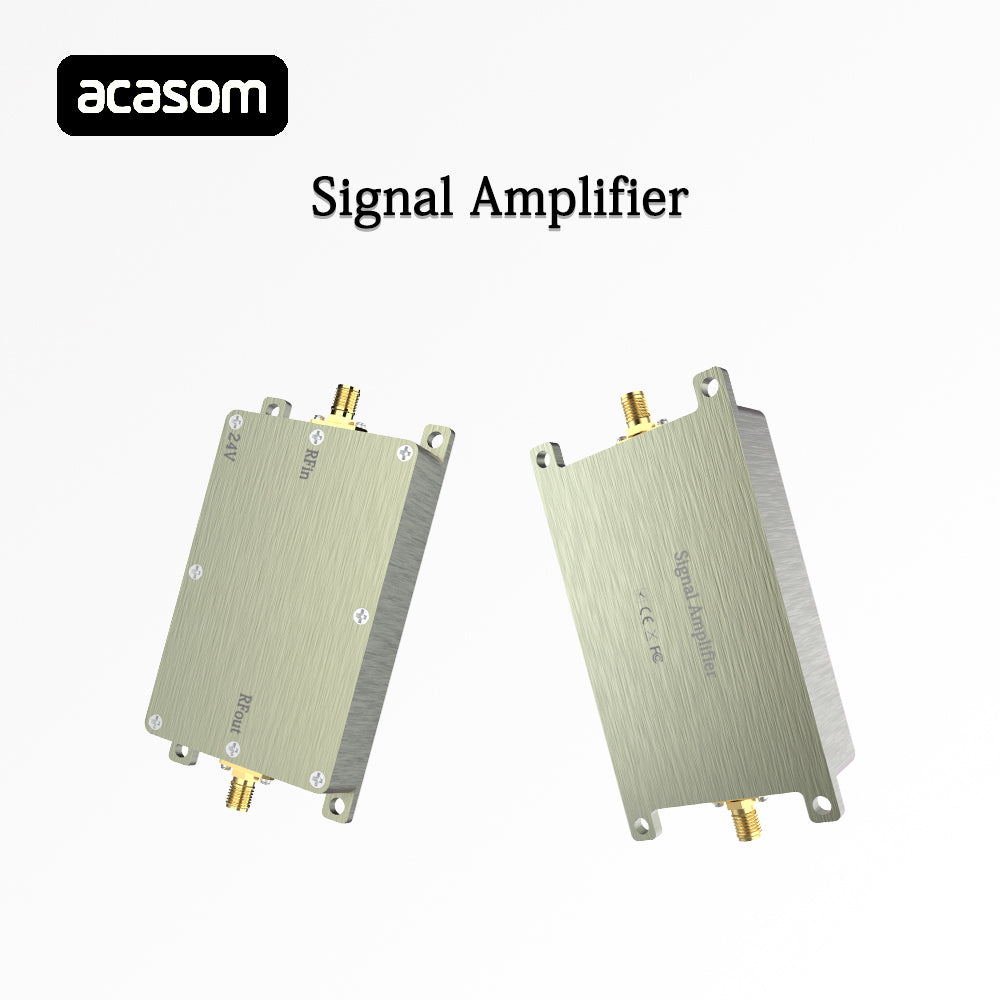

Усилитель мощности RF 0.7 ГГц 10 Вт только TX для дронов

Усилитель мощности RF 0.7 ГГц 10 Вт для дронов TX — это высококачественный модуль, разработанный для систем WiFi, FPV и других беспроводных приложений. Работает только в передающем канале TX, обеспечивая стабильное усиление в диапазоне частот 700–830 МГц.

Выходная мощность устройства достигает 47 dBm (10 Вт). Коэффициент усиления составляет 37 дБ (возможна кастомизация от 25 до 37 дБ). Входное согласование (S11) –15 дБ, ровность АЧХ ±0.5 дБ. При питании от 28 В ток потребления — 3.3 А при 46 dBm. Эффективность — около 45 процентов.

Красный LED-индикатор показывает состояние работы. Рабочая температура –30…+85 °C, температура хранения –40…+150 °C, влажность менее 95 процентов. Корпус выполнен из алюминия, размеры 96×53×17 мм, масса 0.15 кг. Подключение питания — провод 15 см (красный/черный). RF-разъемы — SMA-Female на входе и выходе.

Для работы рекомендуется источник питания 28 В/5 А и обязательное охлаждение радиатором или вентилятором. Последовательность подключения: сначала антенна, затем питание, затем подключение устройства. При входной мощности 10–11 dBm выходная мощность может достигать 47 dBm. В комплект входит один усилитель.

Характеристики

• Частотный диапазон: 700–830 МГц.

• Режим работы: только TX, без RX.

• Выходная мощность: 47 dBm (10 Вт).

• Напряжение питания: 28 В.

• Коэффициент усиления S21: 37 дБ (кастомизация от 25 до 37 дБ).

• Коэффициент отражения входа S11: –15 дБ.

• Ровность АЧХ: ±0.5 дБ.

• Ток потребления: 3.3 А при 28 В и 46 dBm.

• Эффективность: около 45 процентов.

• Индикация: красный LED.

• Рабочая температура: –30…+85 °C.

• Температура хранения: –40…+150 °C.

• Влажность: менее 95 процентов RH.

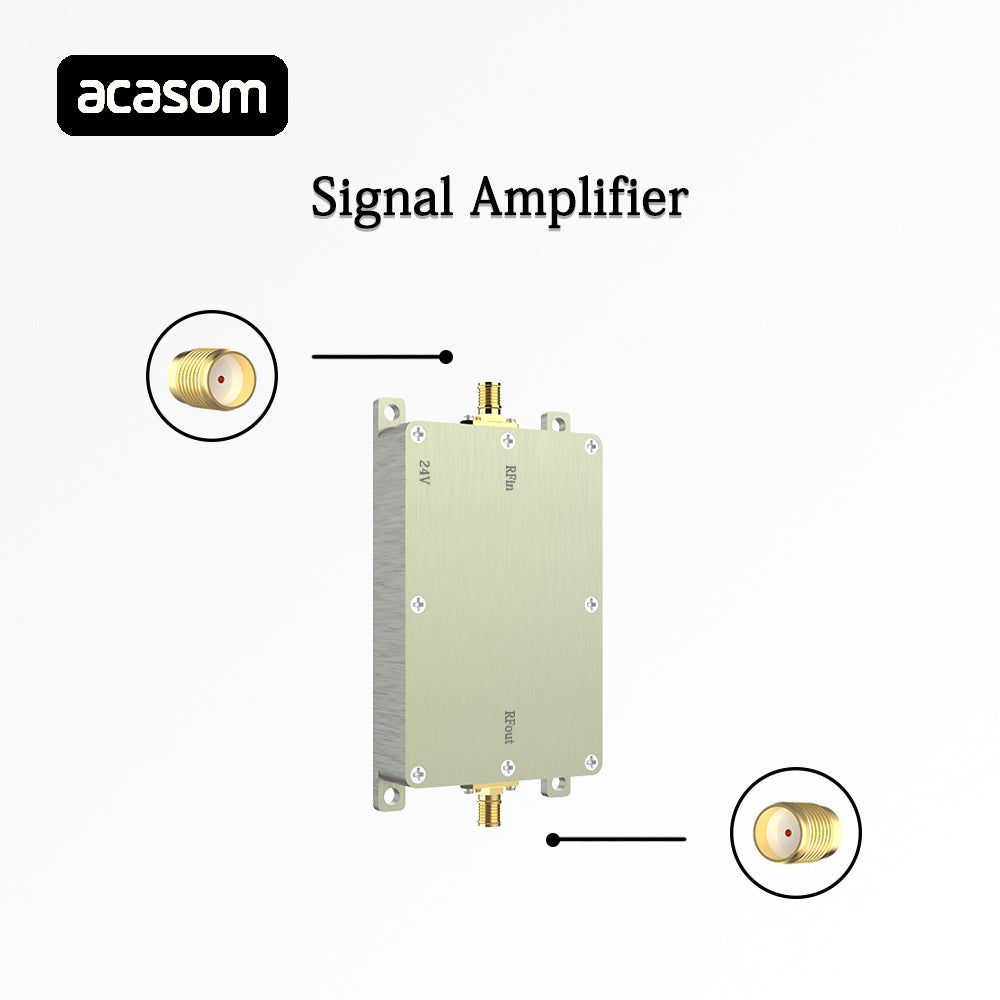

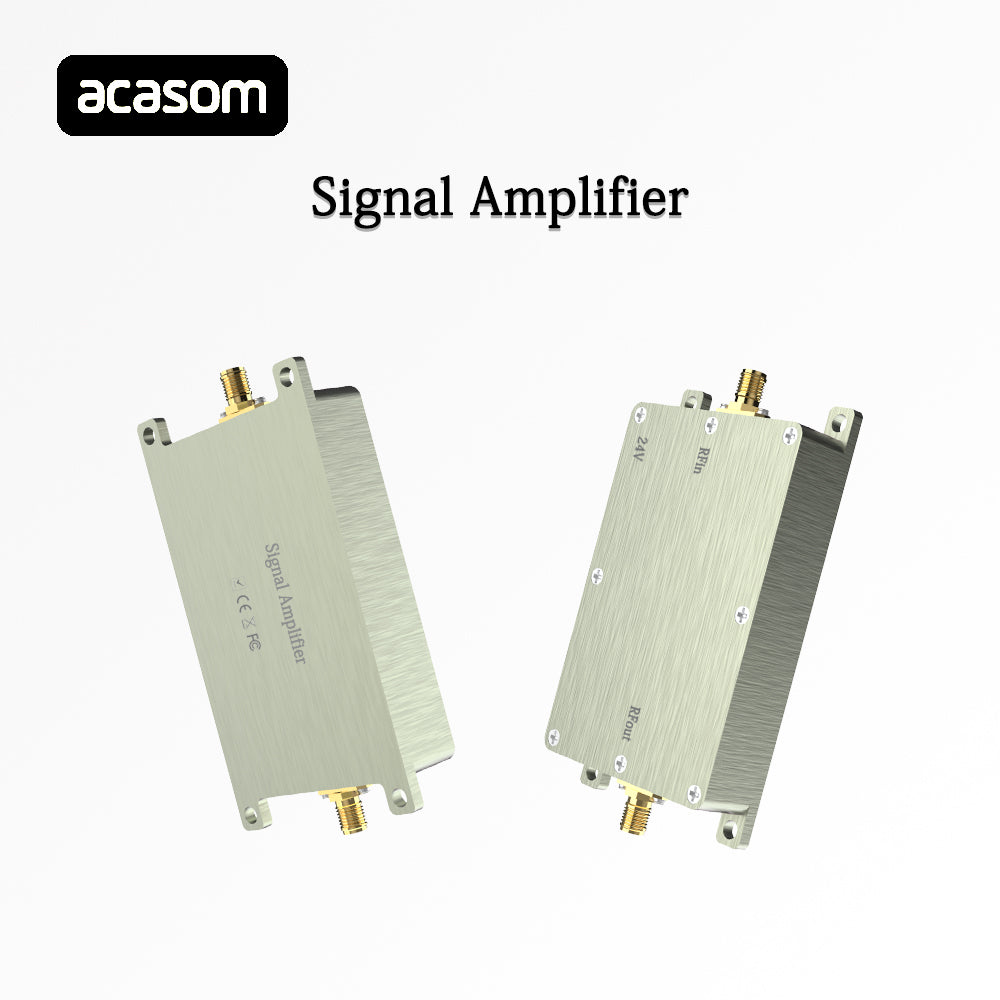

• Разъемы RF: SMA-Female (вход и выход).

• Подключение питания: провод 15 см (красный/черный).

• Материал корпуса: алюминий.

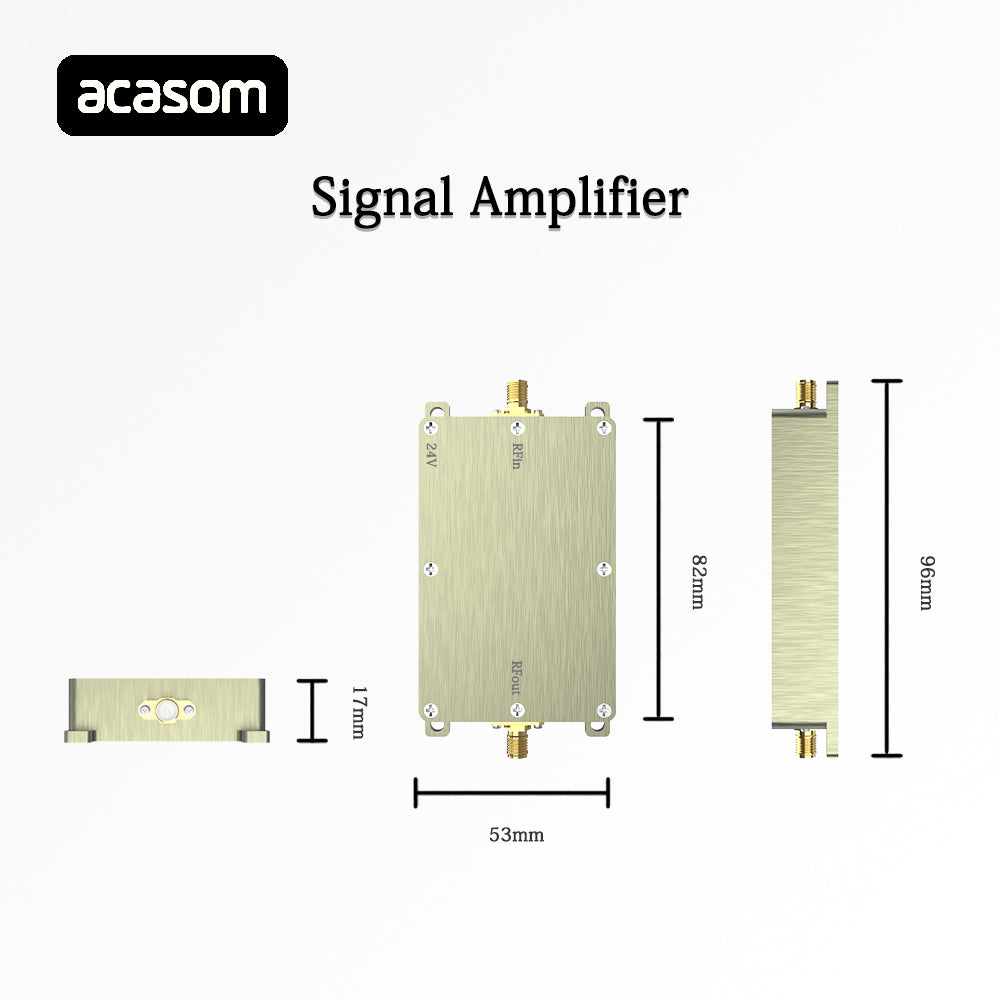

• Размеры: 96×53×17 мм.

• Масса: 0.15 кг.

• Рекомендации: блок питания 28 В/5 А, обязательный теплоотвод.

• Особенность: при входной мощности 10–11 dBm возможен выход до 47 dBm.

• Кастомизация: настройка усиления доступна.

Комплектация

Один усилитель мощности.

Меры безопасности

1. Перед использованием соблюдайте указанный диапазон напряжений от 5.0 до 8.4 В.

2. Не используйте в условиях повышенной влажности, поскольку влагозащита отсутствует.

3. Следите за корректной установкой рычагов и сплайна 25T и не превышайте заявленные нагрузки.

Отказ от ответственности

Устройство предназначено только для канала TX. Пользователь обязан соблюдать местные законы о радиочастотах. Нарушение правил эксплуатации и охлаждения может привести к повреждению.

Преимущества

1. Выходная мощность 10 Вт (47 dBm) обеспечивает надежное усиление.

2. Усиление до 37 дБ гарантирует качественный сигнал.

3. Работа только в TX делает устройство простым и надежным.

4. Прочный алюминиевый корпус облегчает установку и защищает устройство.

5. Широкий температурный диапазон подходит для разных условий.

6. Совместимость обеспечивается разъемами SMA-Female.

7. Возможна кастомизация усиления по запросу.

Применение

FPV-дроны и системы связи. Усиление сигнала в диапазоне 700–830 МГц. Sweep Signal Source. WiFi и беспроводные проекты.
