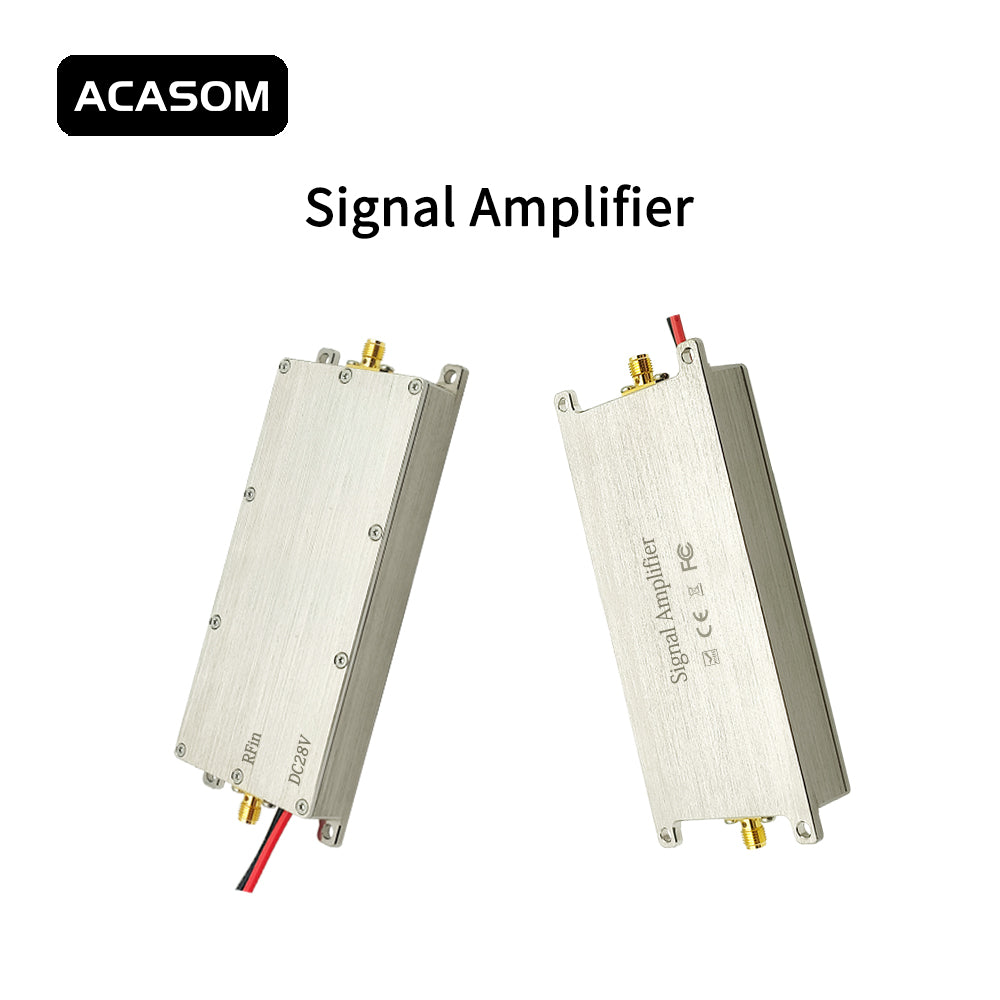

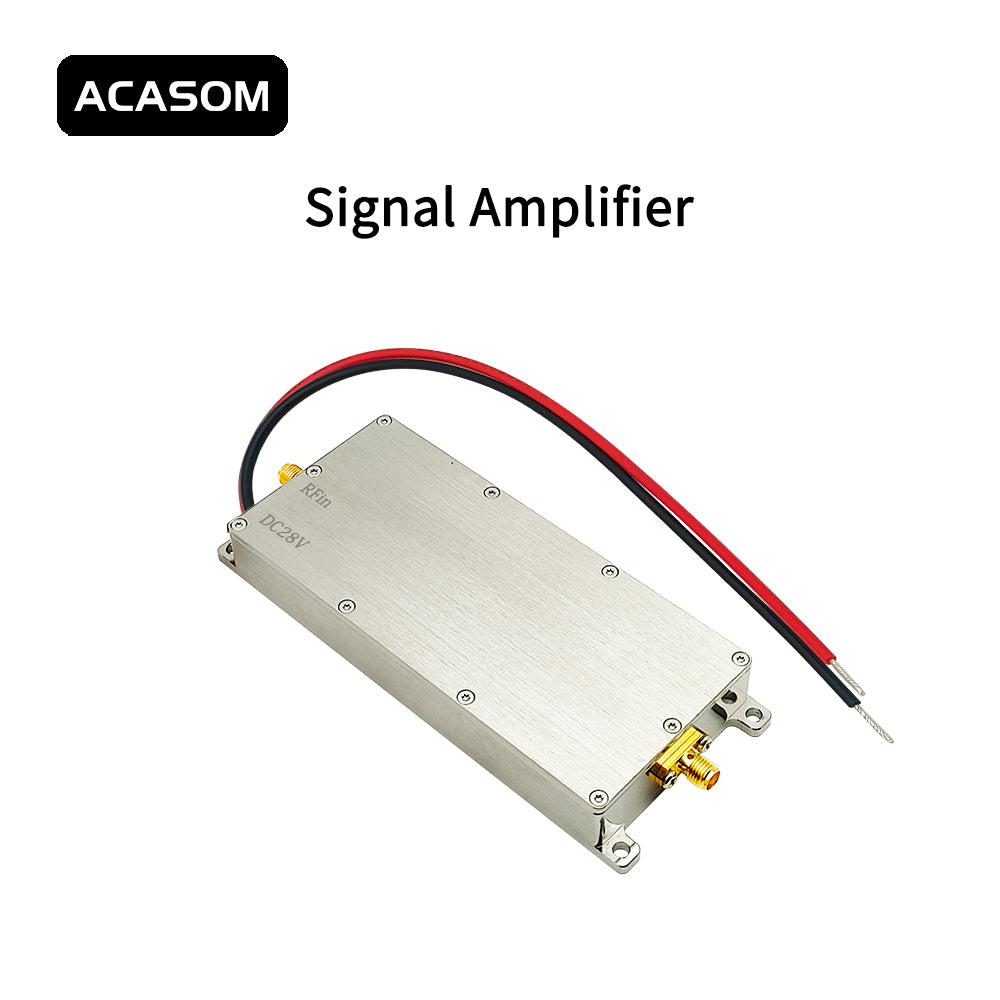

Усилитель мощности ACASOM 5–6 ГГц 30/40 Вт только TX для дронов

Усилитель мощности ACASOM 5–6 ГГц 30/40 Вт для дронов TX — специализированный высокомощный модуль для WiFi и FPV-систем. Работает исключительно в канале передачи TX, усиливая сигнал в диапазоне 5–6 ГГц для надежной дальнобойной связи.

Выходная мощность — 45 dBm (30 Вт) и 46 dBm (40 Вт). Усиление 40±1 дБ, входное согласование (S11) –15 дБ, ровность АЧХ ±0.5 дБ. Питание — 24 В или 28 В. Потребляемый ток: 2.8 А при 24 В и 45 dBm, 3.2 А при 28 В и 46 dBm. Эффективность достигает 45 процентов.

Имеется красный LED-индикатор. Рабочая температура –30…+85 °C, температура хранения –40…+150 °C, влажность менее 95 процентов. Корпус из алюминия, размеры 132×53×17 мм, масса 0.21 кг. Подключение питания — провод 15 см (красный/черный). RF-разъемы входа и выхода — SMA-Female.

Для корректной работы рекомендуется источник питания 24 В/4 А и обязательное охлаждение радиатором или вентилятором. Последовательность подключения: сначала антенна, затем питание, затем подключение устройства. При входной мощности 10–11 dBm и усилении 37 дБ выход может достигать 47 dBm. В комплект входит один усилитель. Доступна кастомизация мощности.

Характеристики

• Частотный диапазон: 5–6 ГГц.

• Режим работы: только TX, без RX.

• Выходная мощность: 45 dBm (30 Вт), 46 dBm (40 Вт).

• Напряжение питания: 24 В или 28 В.

• Коэффициент усиления S21: 40±1 дБ.

• Коэффициент отражения входа S11: –15 дБ.

• Ровность АЧХ: ±0.5 дБ.

• Ток потребления: 2.8 А при 24 В, 3.2 А при 28 В.

• Эффективность: около 45 процентов.

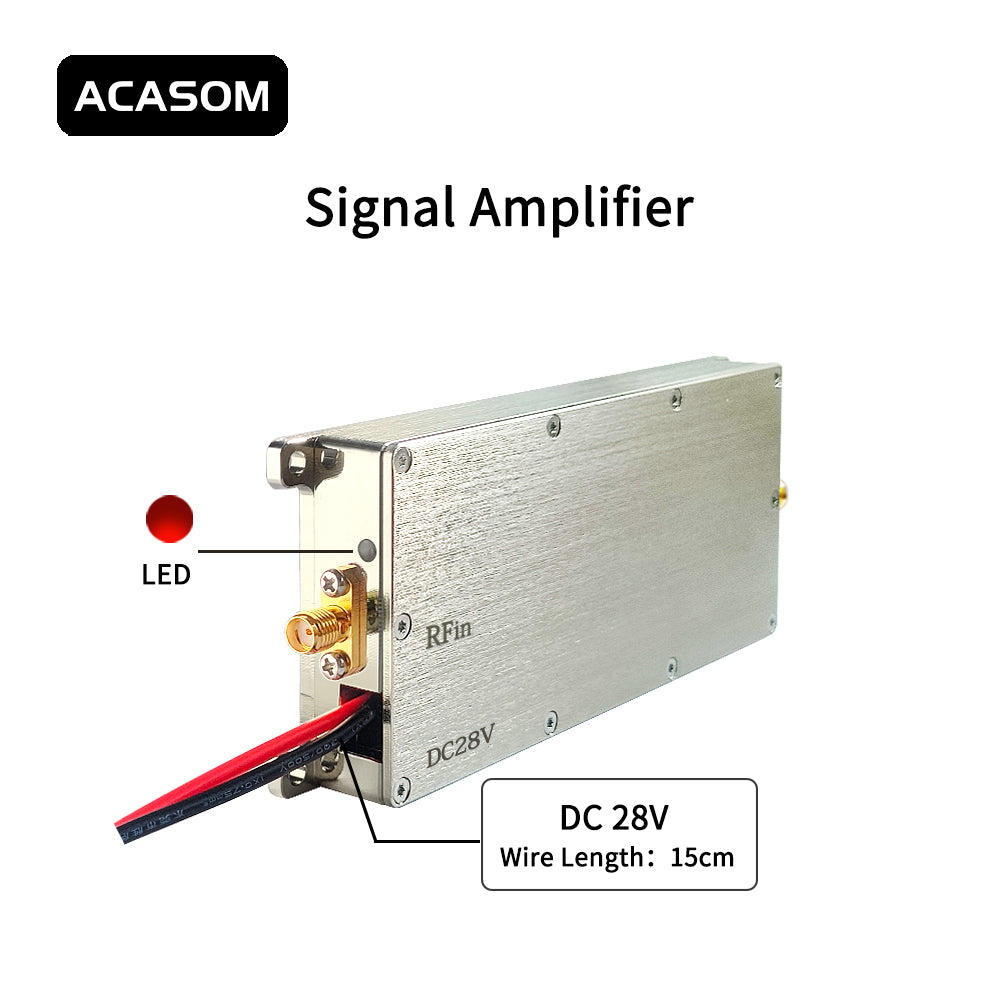

• Индикация: красный LED.

• Рабочая температура: –30…+85 °C.

• Температура хранения: –40…+150 °C.

• Влажность: менее 95 процентов RH.

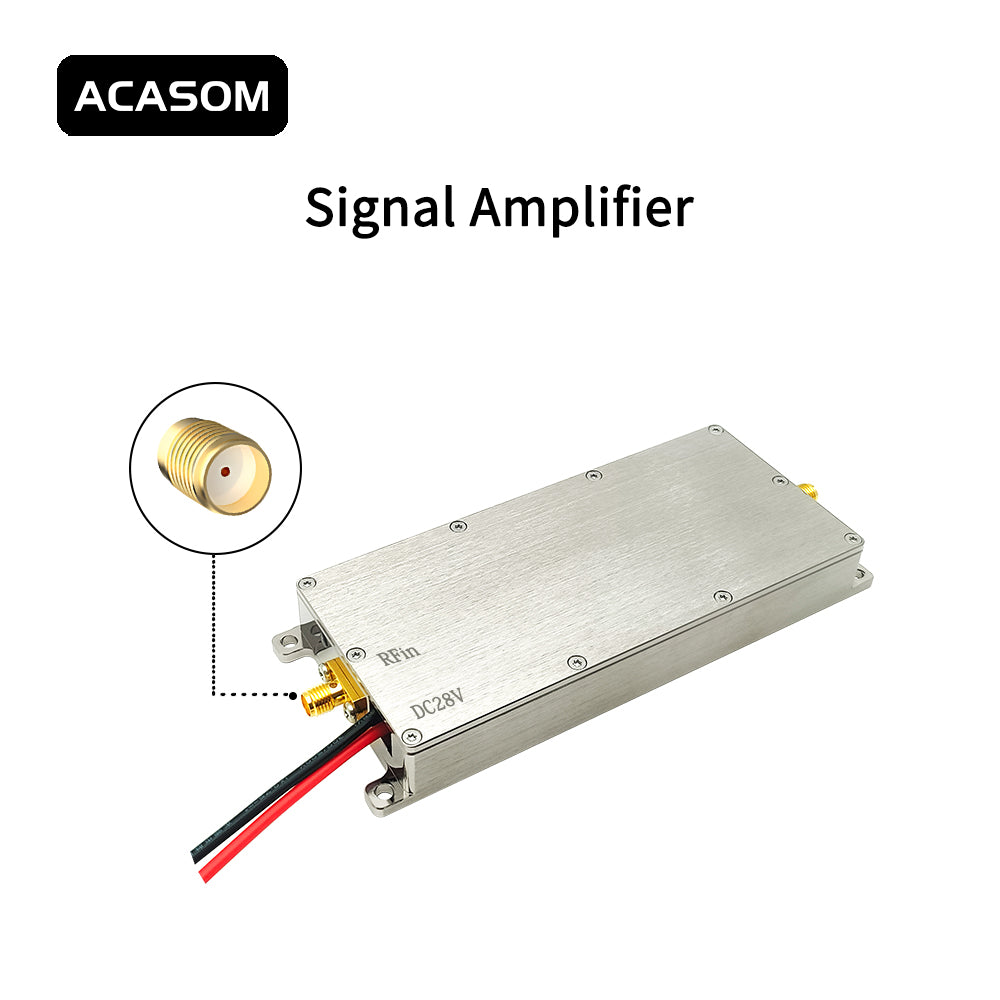

• Разъемы RF: SMA-Female (вход и выход).

• Подключение питания: провод 15 см (красный/черный).

• Материал корпуса: алюминий.

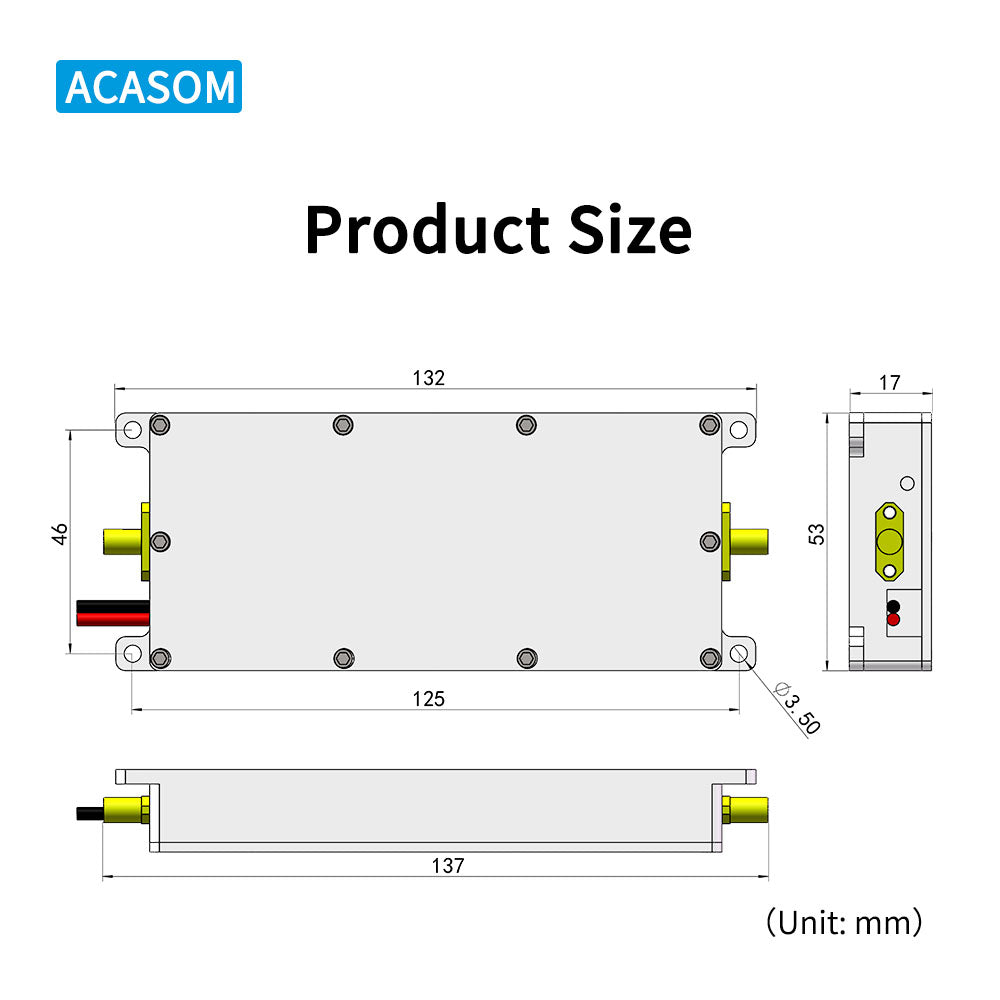

• Размеры: 132×53×17 мм.

• Масса: 0.21 кг.

• Рекомендации: блок питания 24 В/4 А, обязательный теплоотвод.

• Особенность: при входной мощности 10–11 dBm возможен выход до 47 dBm.

• Кастомизация: доступна настройка мощности.

Комплектация

Один усилитель мощности.

Меры безопасности

1. Перед использованием соблюдайте указанный диапазон напряжений от 5.0 до 8.4 В.

2. Не используйте в условиях повышенной влажности, поскольку влагозащита отсутствует.

3. Следите за корректной установкой рычагов и сплайна 25T и не превышайте заявленные нагрузки.

Отказ от ответственности

Устройство предназначено только для канала TX. Пользователь обязан соблюдать местные законы о радиочастотах. Нарушение правил эксплуатации и охлаждения может привести к повреждению.

Преимущества

1. Выходная мощность 30/40 Вт обеспечивает уверенную дальнобойную передачу.

2. Усиление 40±1 дБ гарантирует стабильность сигнала.

3. Работа только в TX делает устройство простым и надежным.

4. Алюминиевый корпус прочный и удобный для установки.

5. Широкий температурный диапазон позволяет использовать усилитель в разных условиях.

6. Совместимость с разъемами SMA-Female.

7. Доступна кастомизация мощности по запросу.

Применение

FPV-системы дальнего действия. Усиление сигнала в диапазоне 5–6 ГГц. Sweep Signal Source. Дроны и WiFi проекты на базе TX.
