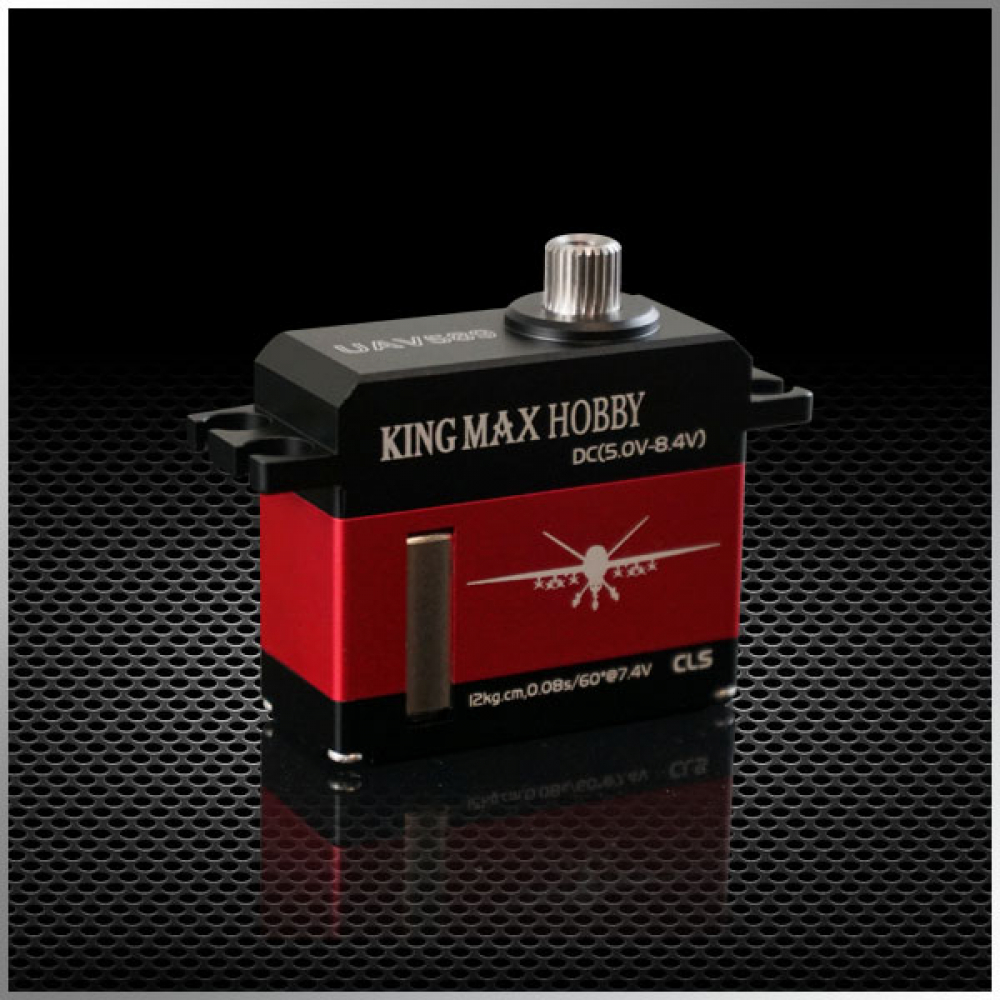

UAV589 цифровой мини-сервопривод coreless со стальными шестернями и сплайном 25T

UAV589 — высокопроизводительный цифровой мини-сервопривод с стальными шестернями, мотором без сердечника, двойными шариковыми подшипниками и повышенной помехоустойчивостью. Корпус и элементы конструкции выполнены из полностью фрезерованного алюминия. Серво стабильно работает в широком диапазоне напряжений от 5.0 до 8.4 В и отличается длительным ресурсом. Влагозащита отсутствует, рекомендуется эксплуатация в сухих условиях.

Характеристики

• Тип привода: цифровой мини-сервопривод.

• Материал шестерен: сталь.

• Сплайн: стандарт 25T.

• Тип мотора: без сердечника (coreless).

• Подшипники: 2BB.

• Мёртвая зона по умолчанию: 2 мкс.

• Влагозащита: отсутствует.

• Диапазон рабочего напряжения: 5.0–8.4 В.

• Номинальное рабочее напряжение: 7.4 В.

• Рабочая частота сигнала: 1520 мкс.

• Частота обновления: 330 Гц.

• Рабочий угол: ±63° при 800–2200 мкс.

• Рабочая температура: −10℃…+50℃.

• Температура хранения: −20℃…+60℃.

• Скорость при 5.0 В: 0.12 с на 60°.

• Скорость при 6.0 В: 0.09 с на 60°.

• Скорость при 7.4 В: 0.08 с на 60°.

• Скорость при 8.4 В: 0.07 с на 60°.

• Застопоренный крутящий момент при 5.0 В: 8.0 кг·см (111.12 oz/in).

• Застопоренный крутящий момент при 6.0 В: 10.0 кг·см (138.90 oz/in).

• Застопоренный крутящий момент при 7.4 В: 12.0 кг·см (166.68 oz/in).

• Застопоренный крутящий момент при 8.4 В: 14.0 кг·см (194.46 oz/in).

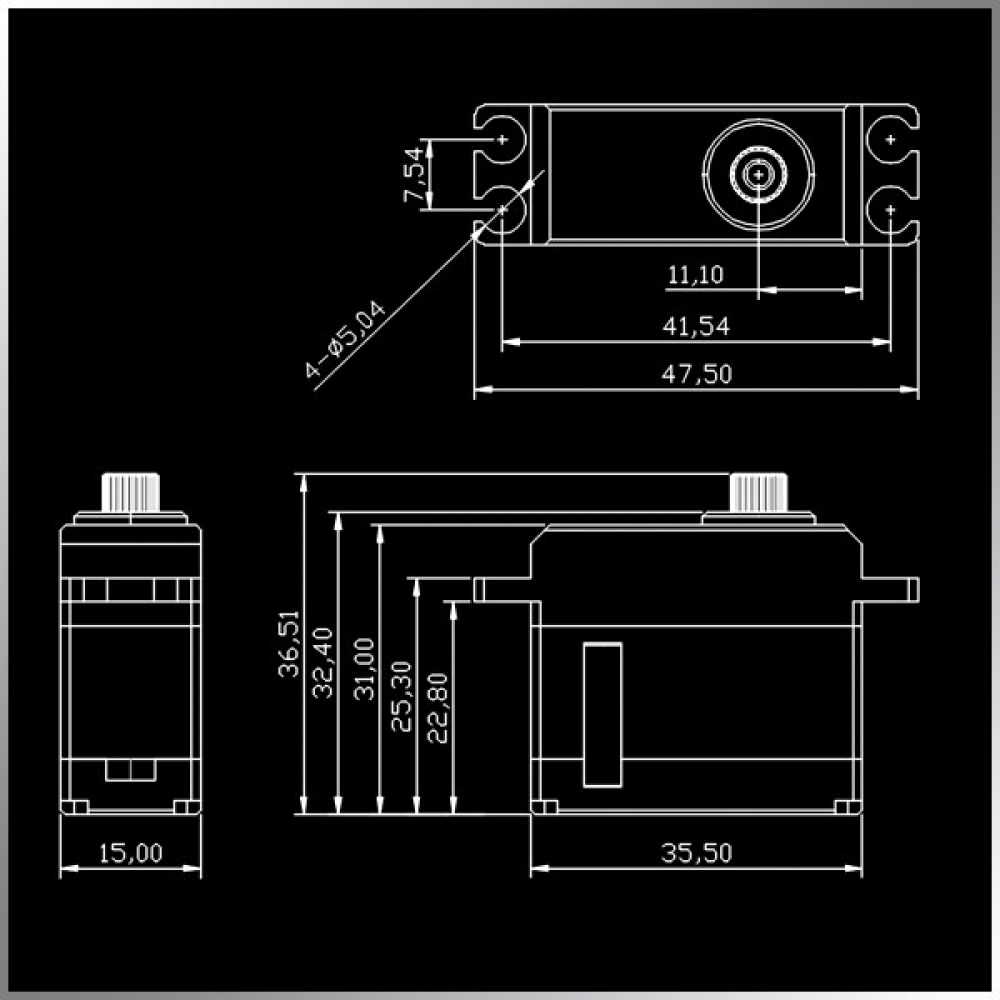

• Габариты: 35.5 × 15 × 31 мм (1.38 × 0.58 × 1.20 in).

• Масса: 43 г (1.51 oz).

• Длина кабеля: JR 320 мм (12.48 in).

• Помехоустойчивость: повышенная.

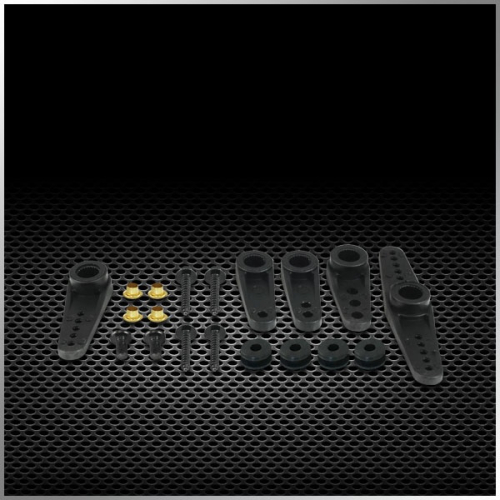

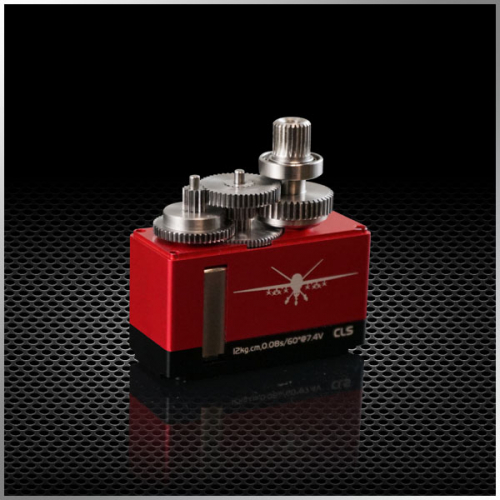

• Опциональные аксессуары: UAV589-001 предлагаемые аксессуары. UAV589-002 комплект шестерён с валами и двумя подшипниками без моторной шестерни.

Комплектация

Информация о базовой комплектации не указана. Опциональные аксессуары доступны по кодам UAV589-001 и UAV589-002. Упаковка поставки представлена прозрачной пластиковой коробкой размером 83.5 × 63.5 × 37.5 мм с массой 91 г. Транспортная коробка размером 43 × 26.5 × 20.5 см, в одной коробке 100 комплектов, ориентировочная брутто-масса 9.7 кг.

Меры безопасности

Перед использованием соблюдайте указанный диапазон напряжений от 5.0 до 8.4 В. Не используйте в условиях повышенной влажности, поскольку влагозащита отсутствует. Следите за корректной установкой рычагов и сплайна 25T и не превышайте заявленные нагрузки.

Отказ от ответственности

Характеристики и совместимость зависят от конфигурации и условий применения. Производитель и продавец не несут ответственности за повреждения, вызванные нарушением условий питания, неправильным монтажом или эксплуатацией во влажной среде.

Преимущества

1. Высокая скорость отклика. Достигается за счёт мотора coreless и оптимизированной электроники.

2. Стальные шестерни. Повышенная износостойкость и стабильность под нагрузкой.

3. Двойные подшипники. Снижение трения и плавный ход вала.

4. Повышенная помехоустойчивость. Надёжная работа рядом с источниками помех.

5. Широкий диапазон питания 5.0–8.4 В. Гибкая интеграция в разные проекты.
