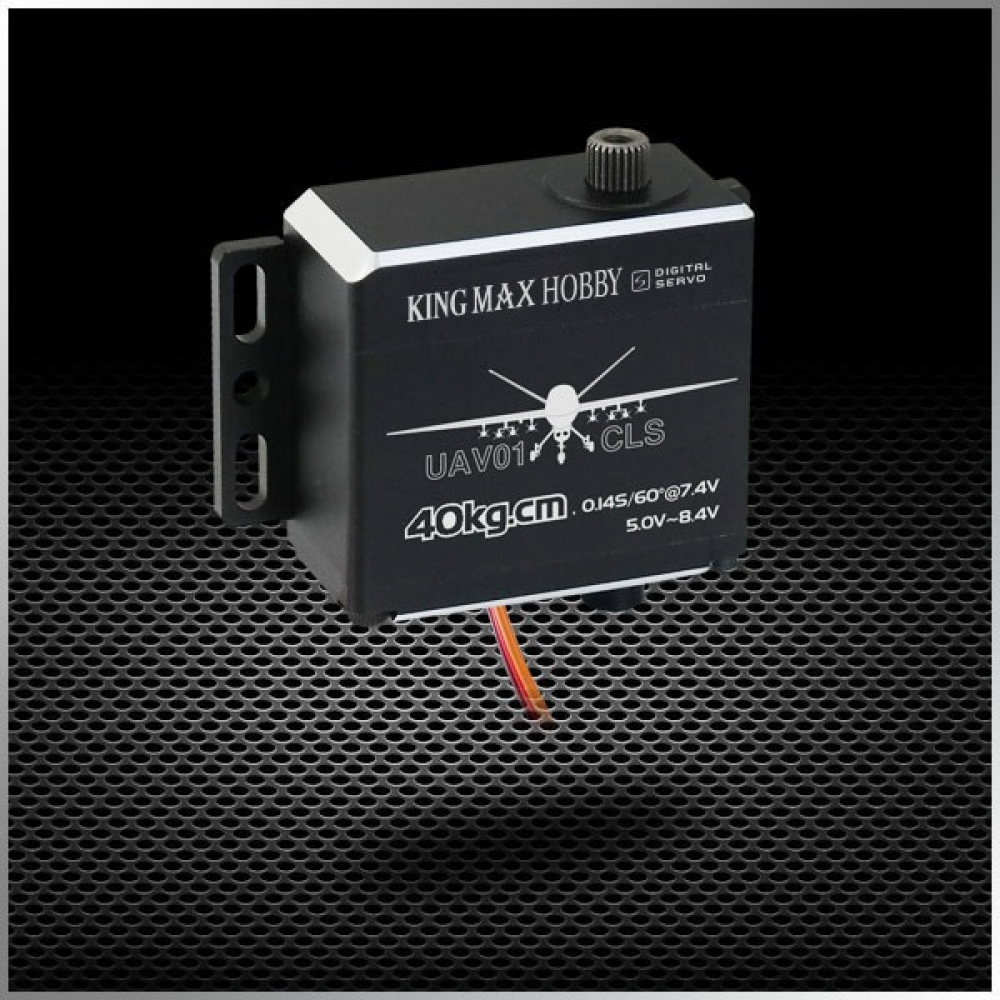

UAV01 цифровой сервопривод со стальными шестернями и мотором без сердечника

UAV01 — цифровой стандартный сервопривод с высокой точностью и стабильностью работы. Конструкция выполнена из полностью фрезерованного алюминия, применены стальные шестерни и два шариковых подшипника. Используется мотор без сердечника для отзывчивой работы и длительного ресурса. Поддерживается широкий диапазон напряжений от 5.0 до 8.4 В. Влагозащита отсутствует, поэтому требуется аккуратная эксплуатация в сухих условиях.

Характеристики

• Тип привода: цифровой стандартный сервопривод.

• Материал шестерен: сталь.

• Сплайн: стандарт 25T.

• Тип мотора: без сердечника (coreless).

• Подшипники: 2BB.

• Мёртвая зона по умолчанию: 2 мкс.

• Влагозащита: отсутствует.

• Диапазон рабочего напряжения: от 5.0 до 8.4 В.

• Рабочая частота сигнала: 1520 мкс.

• Частота обновления: 330 Гц.

• Скорость поворота при 5.0 В: 0.21 сек на 60 градусов.

• Скорость поворота при 6.0 В: 0.17 сек на 60 градусов.

• Скорость поворота при 7.4 В: 0.14 сек на 60 градусов.

• Скорость поворота при 8.4 В: 0.12 сек на 60 градусов.

• Пиковый крутящий момент при 7.4 В (застопоренный вал): 40.0 кг·см (555.60 oz/in).

• Максимальный рабочий крутящий момент при 7.4 В: 20.0 кг·см (277.8 oz/in).

• Номинальный крутящий момент при 5.0 В: 8.0 кг·см (111.12 oz/in).

• Номинальный крутящий момент при 6.0 В: 11.0 кг·см (152.79 oz/in).

• Номинальный крутящий момент при 7.4 В: 14.0 кг·см (194.46 oz/in).

• Номинальный крутящий момент при 8.4 В: 16.0 кг·см (222.24 oz/in).

• Габариты: 40 × 20 × 37.3 мм (1.56 × 0.78 × 1.45 in).

• Масса: 77.7 г (2.74 oz).

• Длина кабеля: JR 300 мм (1.17 in).

• Опциональные аксессуары: UAV01-001 предложенный комплект аксессуаров. UAV01-002 комплект шестерён с валами и двумя подшипниками без моторной шестерни.

Комплектация

Информация о комплектации не указана. Опциональные аксессуары доступны отдельно по кодам UAV01-001 и UAV01-002.

Меры безопасности

1. Перед использованием соблюдайте указанный диапазон напряжений от 5.0 до 8.4 В.
2. Не используйте в условиях повышенной влажности, поскольку влагозащита отсутствует.
3. Следите за корректной установкой рычагов и сплайна 25T и не превышайте заявленные нагрузки.

Отказ от ответственности

Характеристики и совместимость зависят от конкретной сборки и условий эксплуатации. Производитель и продавец не несут ответственности за повреждения, возникшие из-за несоблюдения условий питания, неправильного монтажа или эксплуатации во влажной среде.

Преимущества

1. Высокая точность стальных шестерён. Стабильная и предсказуемая работа под нагрузкой.

2. Полностью фрезерованный алюминиевый корпус. Жёсткость конструкции и долгий срок службы.

3. Мотор без сердечника. Быстрая реакция и плавный ход.

4. Два шариковых подшипника. Надёжная поддержка вала и снижение износа.

5. Широкий диапазон питания. Удобство интеграции в различные системы от 5.0 до 8.4 В.
