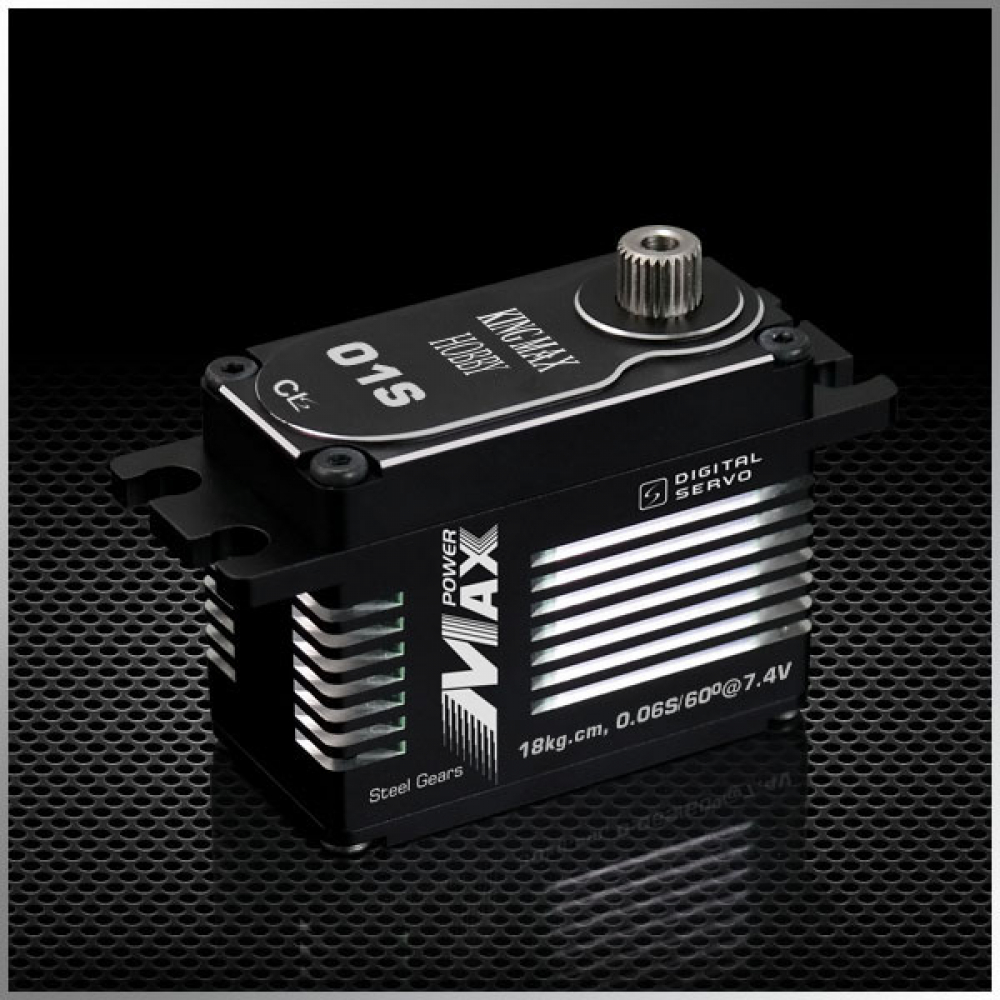

Серво CLS01S стандартное 20 кгсм с коллекторным мотором и стальными шестернями

Назначение серво CLS01S разработано для точных и быстрых движений при умеренной и высокой нагрузке.
Передача патентованная конструкция и стальные шестерни обеспечивают стабильную работу и износостойкость.
Материалы полностью CNC обработанный алюминиевый корпус надёжно защищает механизмы.
Надёжность обеспечивается коллекторным мотором coreless и двойными шарикоподшипниками.
Защита влагозащита позволяет эксплуатировать устройство в сложных условиях.

Характеристики

• Тип: цифровое стандартное серво

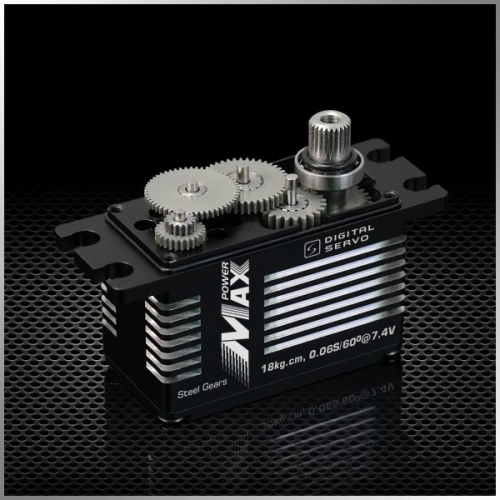

• Материал шестерён: сталь высокоточная

• Сплайн: стандарт 25T

• Мотор: коллекторный coreless

• Подшипники: 2BB

• Dead band: 2 мкс по умолчанию

• Влагозащита: есть

• Рабочее напряжение: 5.0 В до 8.4 В DC

• Номинальное напряжение: 7.4 В DC

• Рабочая частота сигнала: 1520 мкс 330 Гц

• Рабочий угол: ±63 градусов при импульсах 800 мкс до 2200 мкс

• Скорость 5.0 В: 0.08 с на 60 градусов

• Скорость 6.0 В: 0.07 с на 60 градусов

• Скорость 7.4 В: 0.06 с на 60 градусов

• Скорость 8.4 В: 0.05 с на 60 градусов

• Крутящий момент 5.0 В: 12 кгсм

• Крутящий момент 6.0 В: 14.5 кгсм

• Крутящий момент 7.4 В: 18 кгсм

• Крутящий момент 8.4 В: 20 кгсм

• Габариты сервопривода: 40 мм × 20 мм × 33.5 мм

• Вес сервопривода: 73 г

• Длина сигнального кабеля: JR 320 мм

• Рабочая температура: минус 10 °C до плюс 50 °C

• Температура хранения: минус 20 °C до плюс 60 °C

• Патент: ZL201822045200.5

• Упаковка розничная: прозрачная пластиковая коробка 83.5 мм × 63.5 мм × 37.5 мм масса 121 г

• Упаковка транспортная: картон 43 см × 26.5 см × 20.5 см 100 комплектов масса брутто 12.55 кг

• Опциональные аксессуары: CLS01S 001 комплект аксессуаров CLS01S 002 набор шестерён валов и двух подшипников

Комплектация

Содержимое: серво CLS01S

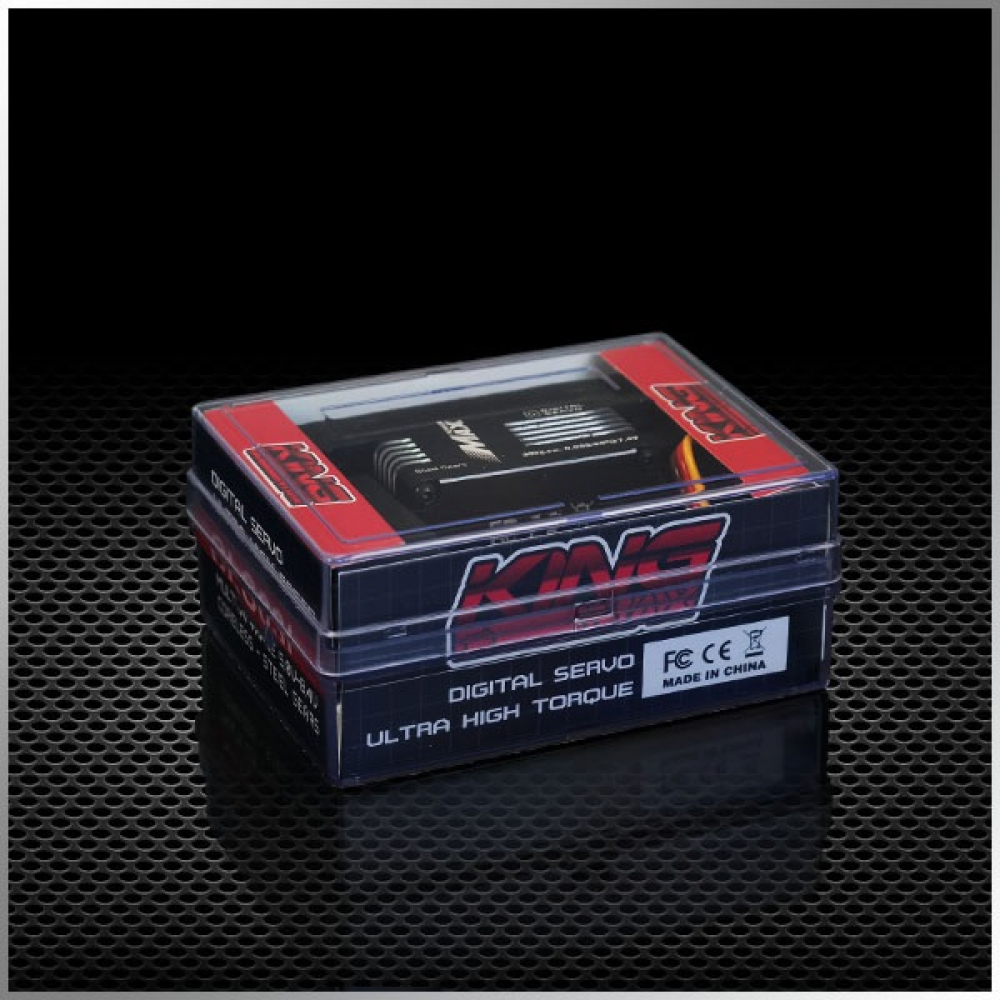

Упаковка: прозрачная пластиковая коробка

Меры безопасности

Отказ от ответственности

Ответственность пользователя: установка настройка и эксплуатация выполняются пользователем несоблюдение инструкций может привести к повреждениям

Преимущества

1. Скорость: быстрый отклик до 0.05 с на 60 градусов

2. Точность: coreless мотор для плавной работы

3. Ресурс: двойные подшипники и качественные материалы

4. Надёжность: стальные шестерни и алюминиевый корпус

5. Защита: влагозащита для эксплуатации в сложных условиях
