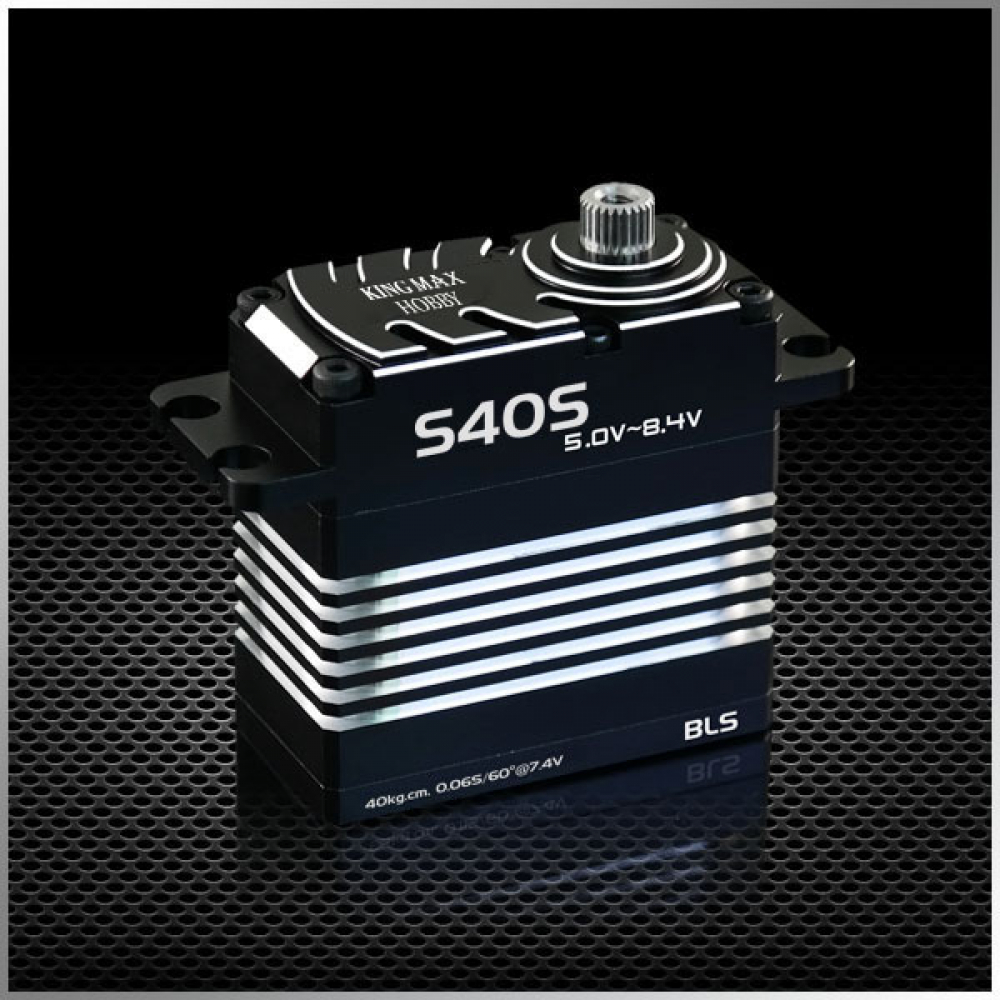

Цифровой серво S40S с высоким крутящим моментом, стальными шестернями и влагозащитой

Серво S40S предназначен для задач, где требуются высокая скорость и крутящий момент при компактных размерах. Конструкция на стальных шестернях и бесщеточном моторе обеспечивает стабильную работу и долговечность. Двойные шариковые подшипники снижают трение. Полный CNC алюминиевый корпус повышает жёсткость и теплоотвод. Влагозащита позволяет использовать S40S в условиях повышенной влажности с соблюдением электрических допусков.

Характеристики

• Модель: S40S

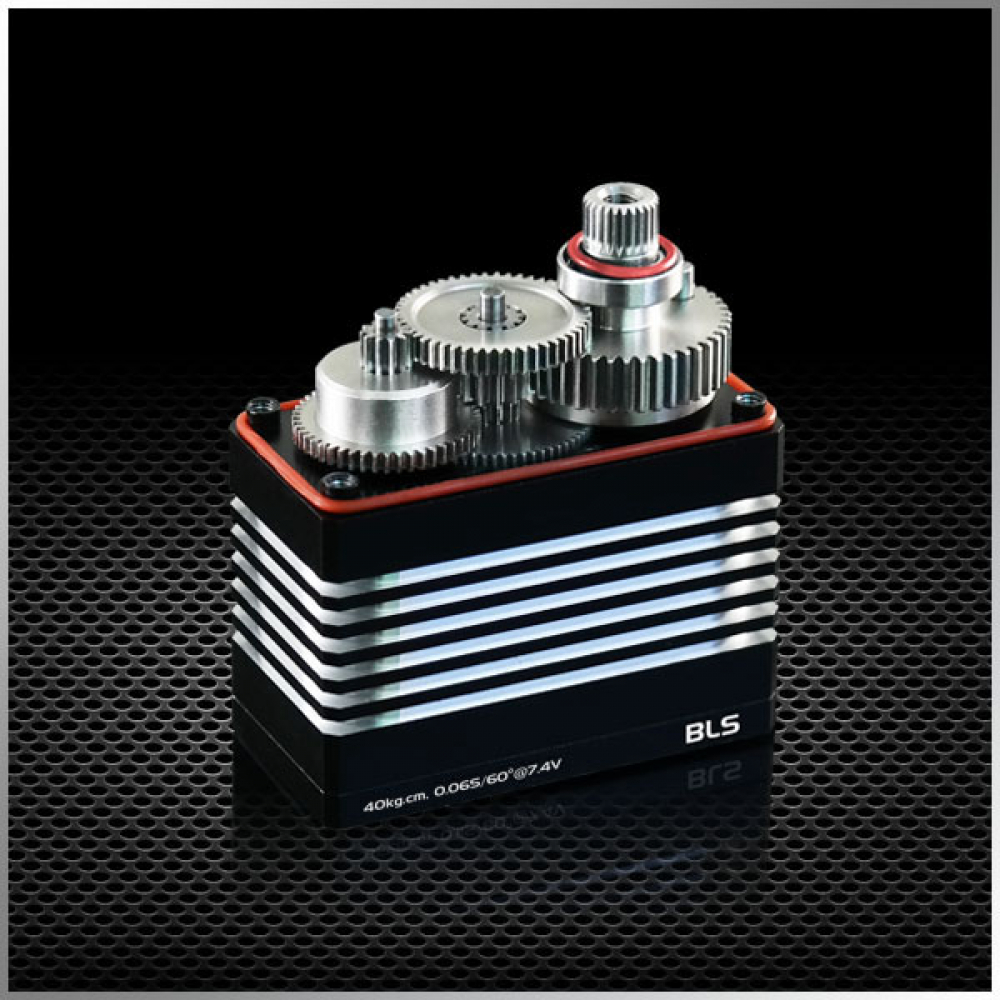

• Шестерни: стальные

• Сплайн: стандартный 25T

• Мотор: бесщеточный

• Подшипники: 2BB

• Мёртвая зона: 2 мкс по умолчанию

• Влагозащита: да

• Рабочее напряжение: от 5.0 до 8.4 В DC

• Номинальное напряжение: 7.4 В DC

• Рабочая частота: 1520 мкс и 330 Гц

• Рабочий угол: ±63° при 800 до 2200 мкс

• Температура работы: от минус 10 до плюс 50 ℃

• Температура хранения: от минус 20 до плюс 60 ℃

• Скорость вращения 5.0 В: 0.10 сек на 60°

• Скорость вращения 6.0 В: 0.08 сек на 60°

• Скорость вращения 7.4 В: 0.06 сек на 60°

• Скорость вращения 8.4 В: 0.05 сек на 60°

• Удерживающий крутящий момент 7.4 В: 40 кг·см, 555.60 oz/in

• Максимальный рабочий крутящий момент 7.4 В: 30 кг·см, 416.70 oz/in

• Номинальный крутящий момент 5.0 В: 16.5 кг·см, 229.18 oz/in

• Номинальный крутящий момент 6.0 В: 20.5 кг·см, 284.74 oz/in

• Номинальный крутящий момент 7.4 В: 22.0 кг·см, 305.58 oz/in

• Номинальный крутящий момент 8.4 В: 25.0 кг·см, 347.25 oz/in

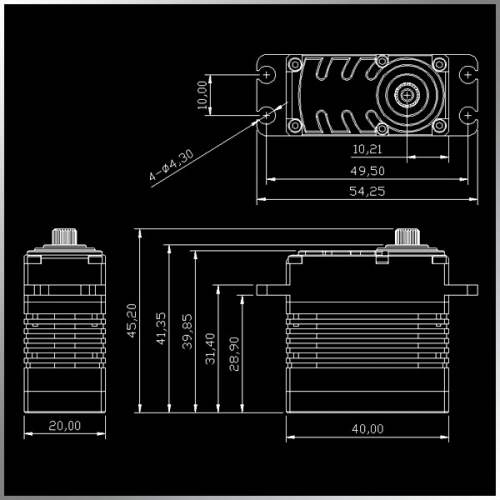

• Габариты: 40 × 20 × 39.8 мм, 1.56 × 0.78 × 1.55 in

• Вес: 89 г, 3.13 oz

• Длина кабеля разъёма: JR 300 мм, 11.7 in

Комплектация

• Серво S40S.

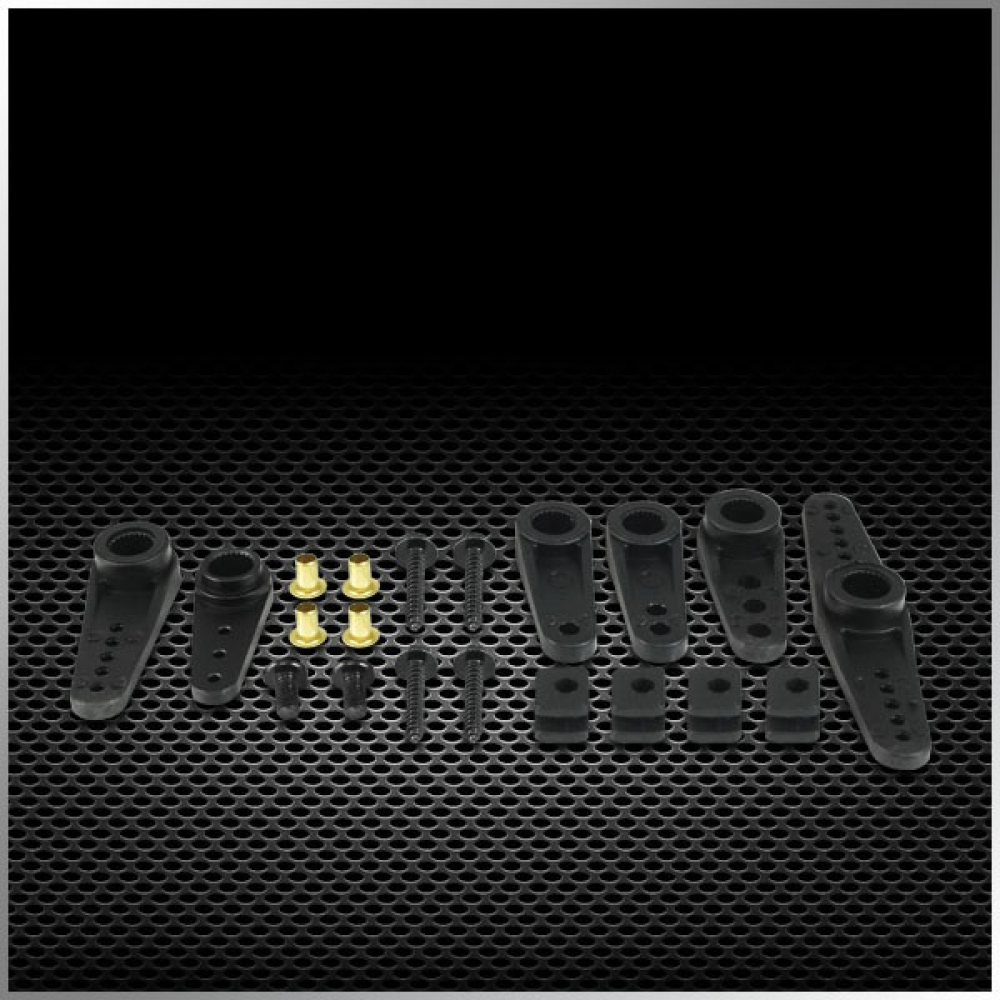

• Аксессуары S40S-001.

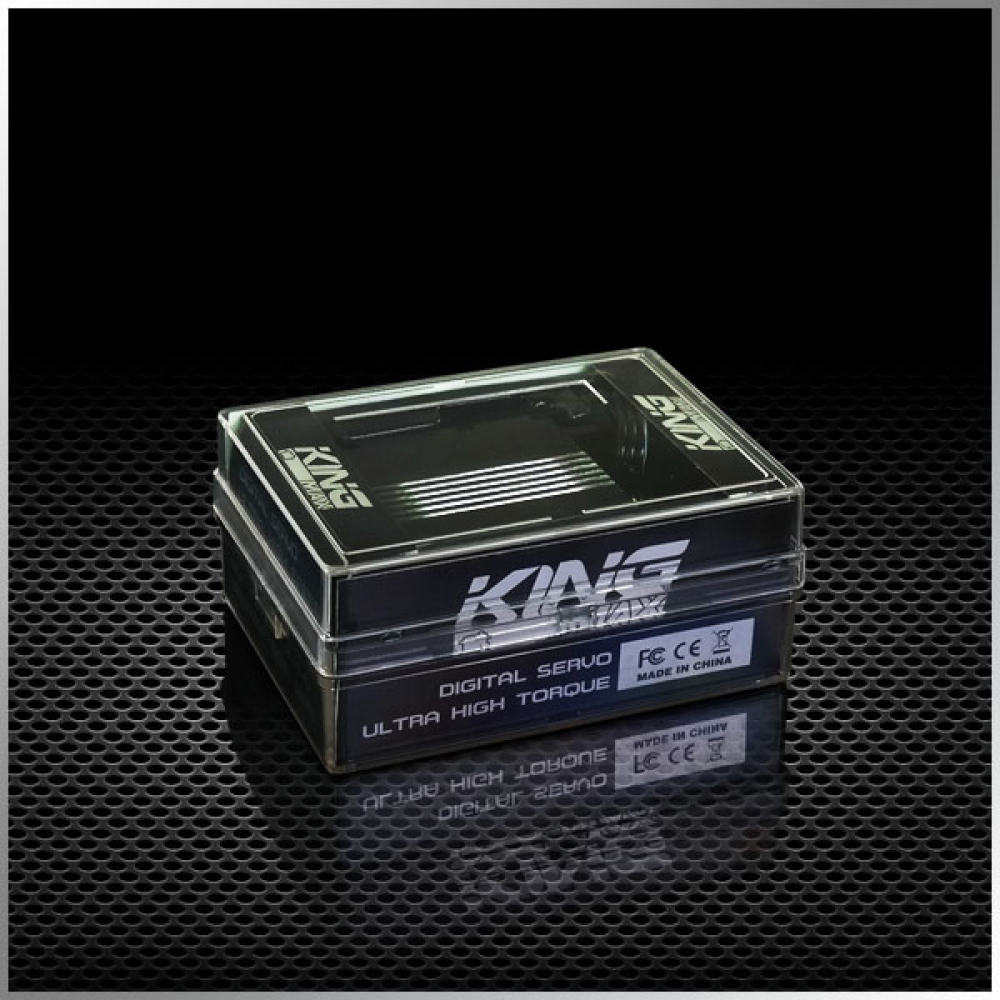

• Прозрачная пластиковая коробка размером 83.5 × 63.5 × 37.5 мм и весом 141 г.

• Транспортная коробка размером 43 × 26.5 × 20.5 см на 100 комплектов с общей массой 14.55 кг.

• Опционально предлагается набор S40S-002 с шестернями, валами и двумя подшипниками без моторной шестерни.

Меры безопасности

Подключать при отключённом питании и соблюдать полярность. Использовать в пределах указанного напряжения и токовой нагрузки. Обеспечить надёжную фиксацию на валу сплайна перед работой. Исключать заклинивание механики, которое может привести к перегрузке.

Отказ от ответственности

Характеристики, комплектация и внешний вид могут изменяться производителем без предварительного уведомления. Применение вне указанных условий эксплуатации может привести к выходу устройства из строя.

Преимущества

1. Высокий крутящий момент и высокая скорость при компактных размерах.
2. Стальные шестерни и двойные шариковые подшипники для ресурса и точности.

3. Бесщеточный мотор для стабильной работы и долговечности.

4. Полный CNC алюминиевый корпус для жёсткости конструкции.

5. Влагозащита для использования в сложных условиях.
