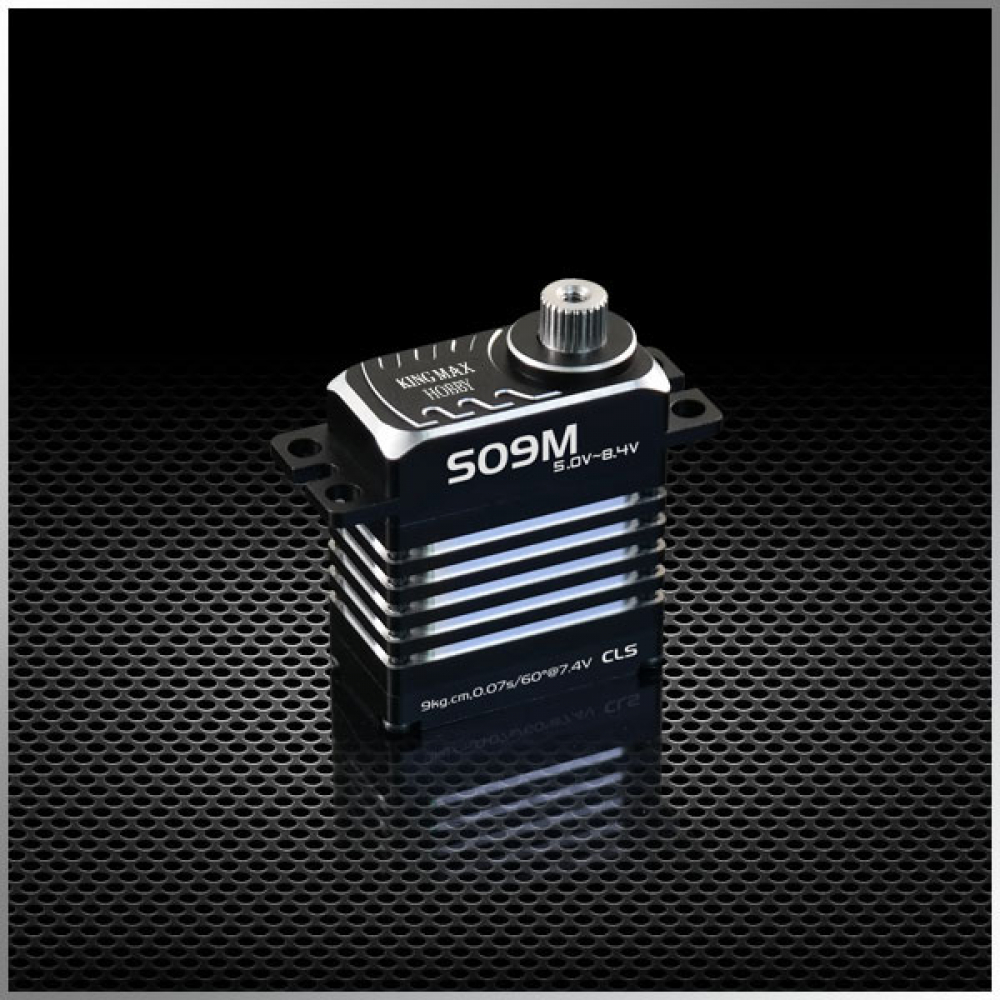

Цифровой мини серво S09M с усилием 9 кг·см, стальными шестернями и корлесс мотором

Серво S09M — компактное и мощное решение для миниатюрных моделей, дронов и робототехники. Благодаря корлесс мотору и стальным шестерням достигается высокая скорость и точность. Прочный алюминиевый корпус защищает от механических повреждений, а двойные шариковые подшипники обеспечивают плавность работы. Миниатюрные размеры и малый вес делают S09M идеальным выбором для проектов, где требуется высокая производительность при компактности.

Характеристики

• Модель: S09M

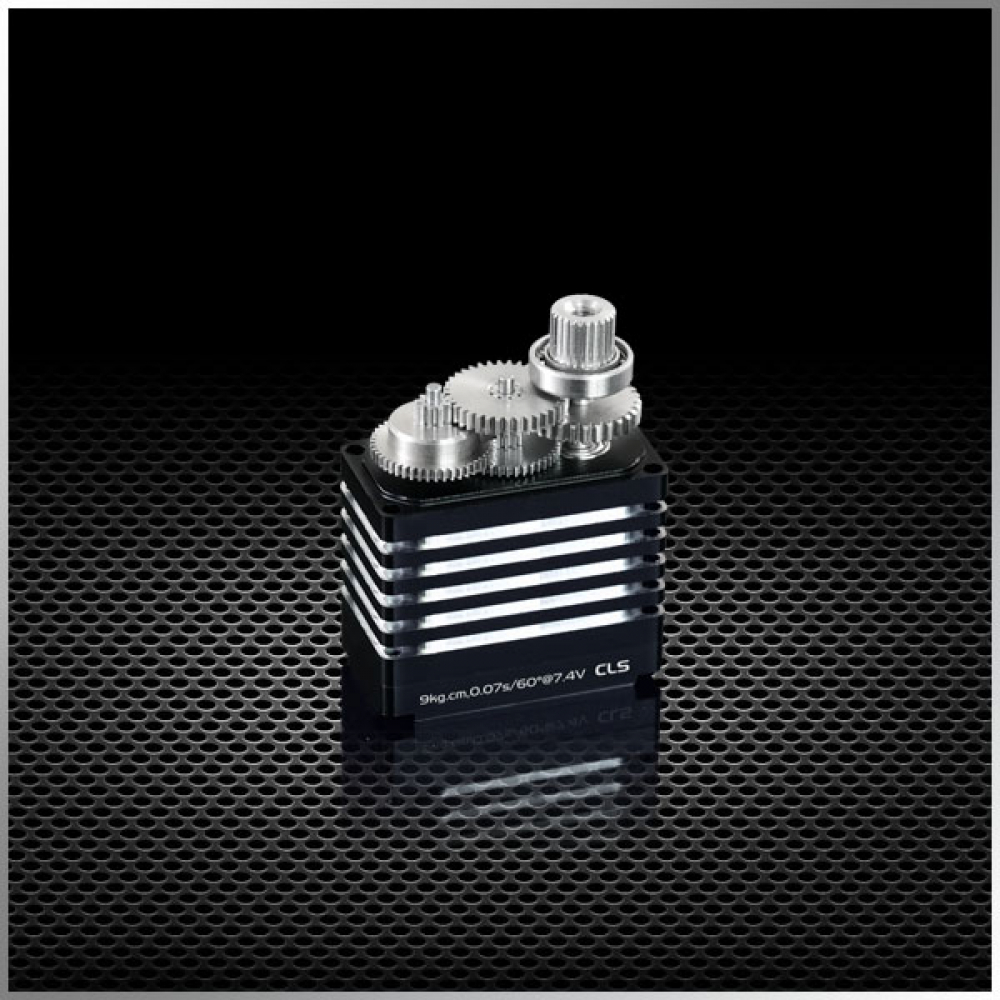

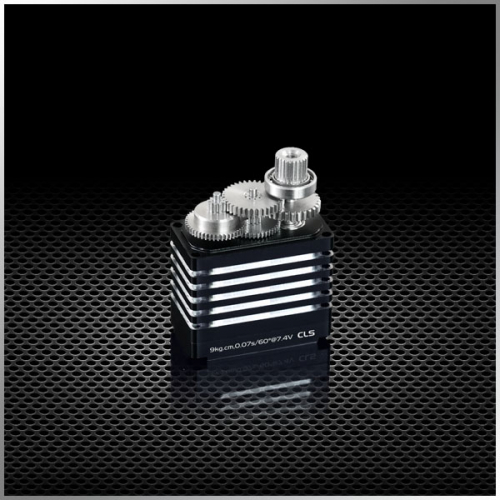

• Шестерни: стальные

• Сплайн: мини 25T

• Мотор: корлесс

• Подшипники: 2BB

• Мёртвая зона: 2 мкс по умолчанию

• Влагозащита: нет

• Рабочее напряжение: 5.0–8.4 В DC

• Номинальное напряжение: 7.4 В DC

• Рабочая частота: 1520 мкс / 330 Гц

• Рабочий угол: ±63° при 800–2200 мкс

• Температура работы: от -10℃ до +50℃

• Температура хранения: от -20℃ до +60℃

• Скорость вращения 5.0 В: 0.10 сек/60°

• Скорость вращения 6.0 В: 0.08 сек/60°

• Скорость вращения 7.4 В: 0.07 сек/60°

• Скорость вращения 8.4 В: 0.06 сек/60°

• Удерживающий крутящий момент 7.4 В: 9.00 кг·см (125.01 oz/in)

• Максимальный рабочий крутящий момент 7.4 В: 6.20 кг·см (86.11 oz/in)

• Номинальный крутящий момент 5.0 В: 3.20 кг·см (44.44 oz/in)

• Номинальный крутящий момент 6.0 В: 3.60 кг·см (50.00 oz/in)

• Номинальный крутящий момент 7.4 В: 4.60 кг·см (63.89 oz/in)

• Номинальный крутящий момент 8.4 В: 5.00 кг·см (69.45 oz/in)

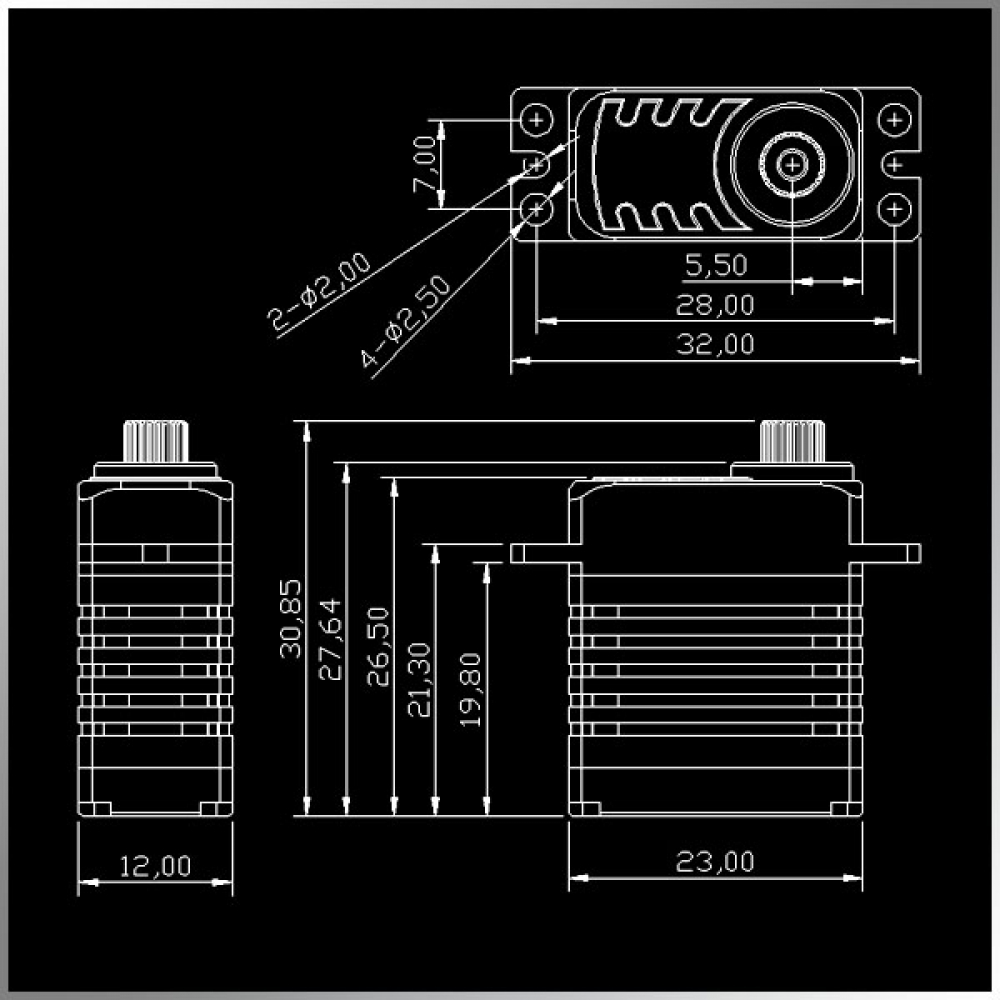

• Габариты: 23 × 12 × 26.5 мм (0.89 × 0.46 × 1.03 in)

• Вес: 20 г (0.71 oz)

• Длина кабеля: JR 185 мм (7.21 in)

Комплектация

• Серво S09M

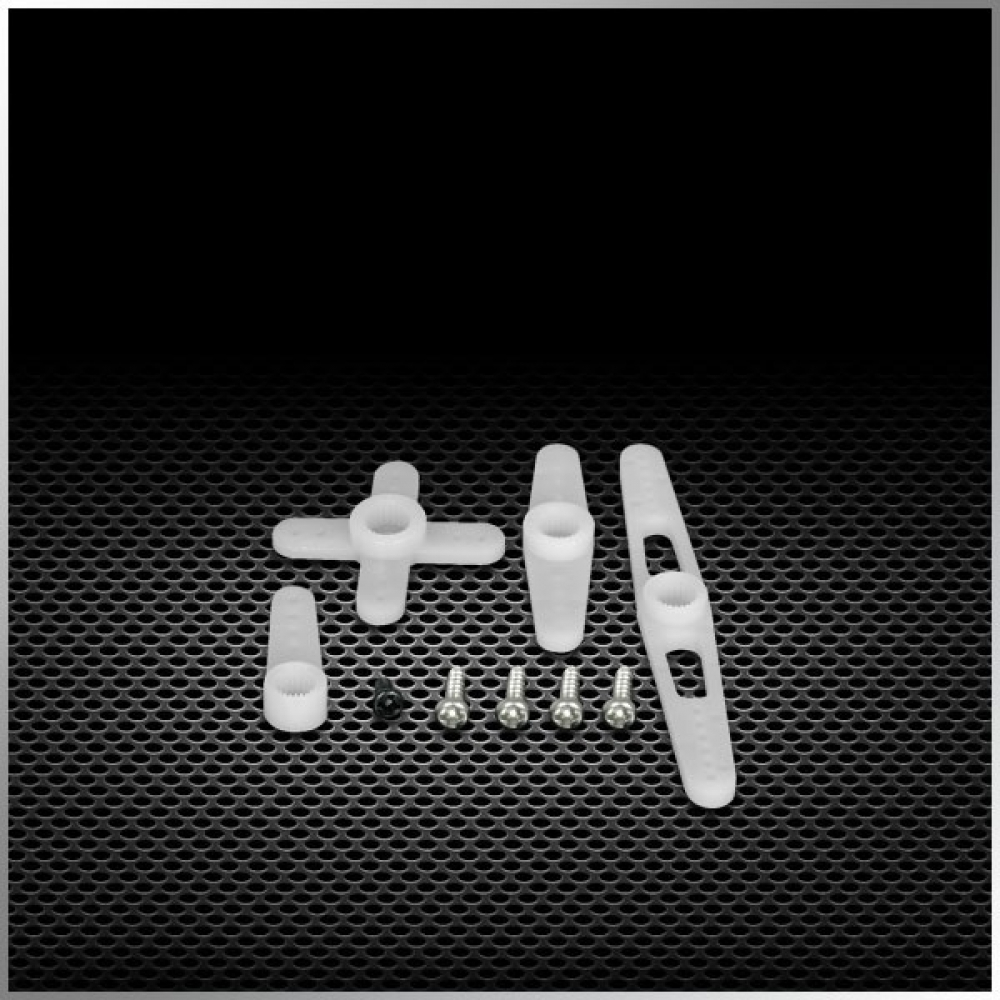

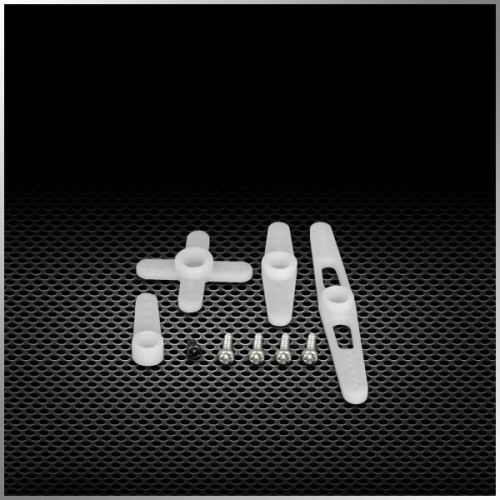

• Аксессуары S09M-001

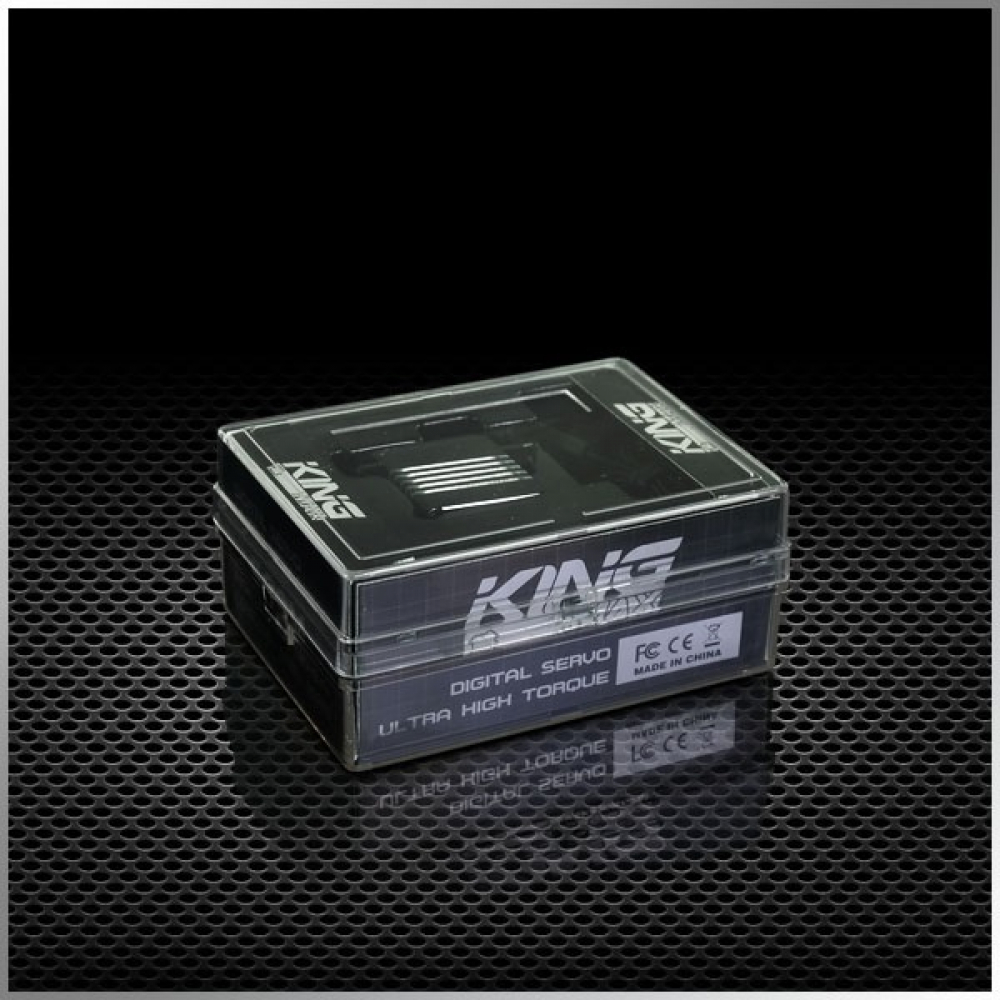

• Прозрачная пластиковая коробка размером 83.5 × 63.5 × 37.5 мм, весом 63.5 г

• Картонная коробка 43 × 26.5 × 20.5 см, 100 комплектов/1CTN, общий вес 7 кг

• Опционально: набор S09M-002 (шестерни, валы и 2 подшипника, без моторной шестерни)

Меры безопасности

1. Не превышать указанные рабочие параметры.

2. Избегать попадания влаги и конденсата.

3. Не допускать перегрузки или заклинивания вала.

4. Хранить в пределах рекомендованных температур.

Отказ от ответственности

Все характеристики и внешний вид могут изменяться производителем без уведомления. Неправильное использование может привести к повреждению устройства и оборудования.

Преимущества

1. Компактные размеры и малый вес при высокой мощности.

2. Стальные шестерни для долговечности и точности.

3. Корлесс мотор для плавной и быстрой работы.

4. Прочный алюминиевый корпус.

5. Двойные шариковые подшипники для снижения трения.
