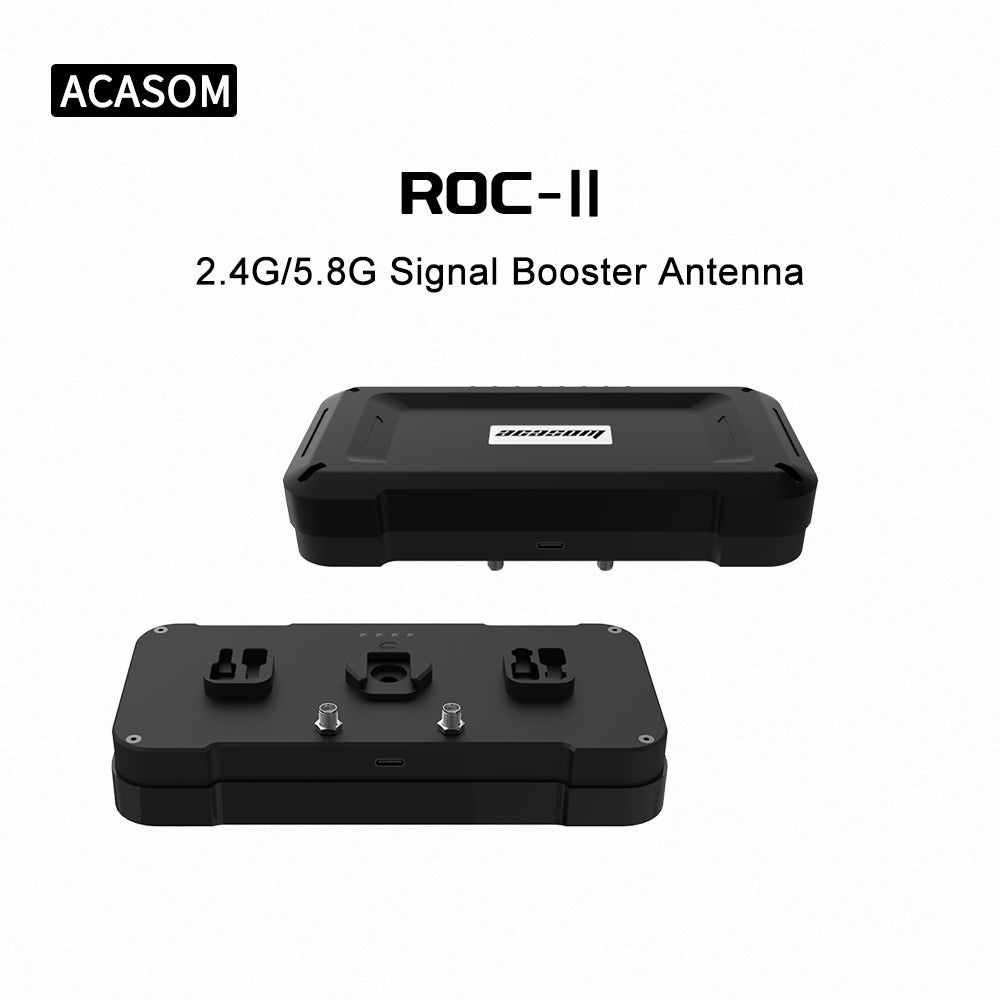

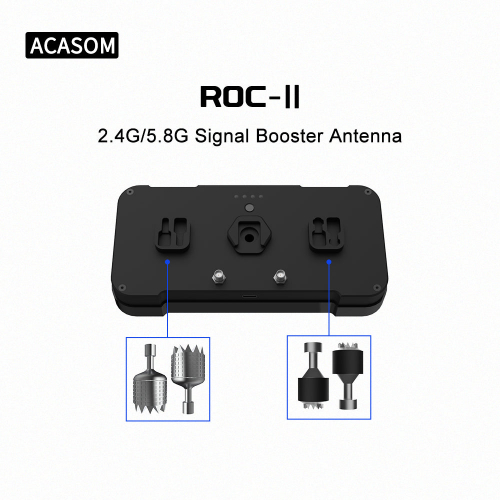

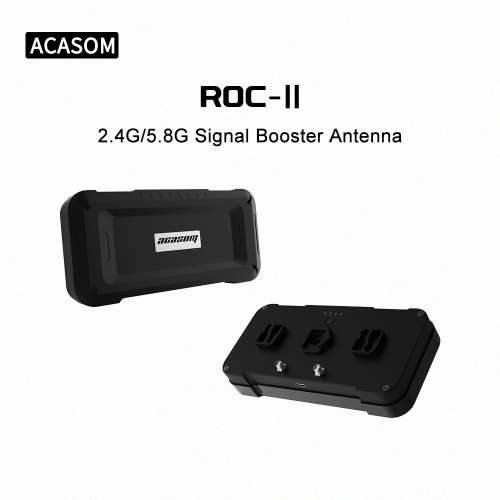

Двухдиапазонный суперусилитель сигнала 2.4/5.8 ГГц 5 Вт ROC-2 с аксессуарами

Двухдиапазонный суперусилитель сигнала 2.4/5.8 ГГц 5 Вт ROC-2 с аксессуарами работает в диапазонах 2400–2500 МГц и 5725–5850 МГц, поддерживает RX и TX и объединяет усилитель, антенну и аккумулятор в одном корпусе. Мощность 37 dBm (5 Вт) повышает устойчивость связи и качество передачи. Питание осуществляется через Type-C 5 В 2 А. Индикатор заряда помогает контролировать время работы. Алюминиевый корпус повышает прочность и теплоотвод. Габариты 183×88×70 мм, масса 0.43 кг. Для достижения заявленных характеристик необходимо соблюдать требования к питанию, входной мощности и условиям эксплуатации.

Характеристики

• Диапазон частот 2.4 ГГц: 2400–2500 МГц.

• Диапазон частот 5.8 ГГц: 5725–5850 МГц.

• Питание по Type-C: 5 В 2 А.

• Приёмный коэффициент усиления 2.4 ГГц: 15 dB ±1.

• Приёмный коэффициент усиления 5.8 ГГц: 15 dB ±1.

• Передающий коэффициент усиления 2.4 ГГц: 19 dB ±1.

• Передающий коэффициент усиления 5.8 ГГц: 19 dB ±1.

• Максимальная выходная мощность P1dB 2.4 ГГц: 37 dBm (5 Вт).

• Максимальная выходная мощность P1dB 5.8 ГГц: 37 dBm (5 Вт).

• Входная триггерная мощность 2.4 ГГц: 5–23 dBm.

• Входная триггерная мощность 5.8 ГГц: 5–23 dBm.

• EVM 2.4 ГГц: 3% @ 27–28 dBm, 802.11g 54 Mbps, OFDM 64-QAM, BW 20 MHz.

• EVM 5.8 ГГц: 3% @ 27–28 dBm, 802.11a 54 Mbps, OFDM 64-QAM, BW 20 MHz.

• Шумовая цифра 2.4 ГГц: < 2.5 dB.

• Шумовая цифра 5.8 ГГц: < 2.5 dB.

• Потребляемый ток (тип.): 550 mA @ Pout 28 dBm, 12 В.

• Задержка переключения TX/RX: < 1 μs.
• Индикатор: индикатор уровня заряда.
• Рабочая температура: −30…+70 °C.

• Температура хранения: −40…+150 °C.

• Рабочая влажность: до 95% RH.

• РЧ-разъём вход: SMA-K.

• Разъём питания: Type-C.

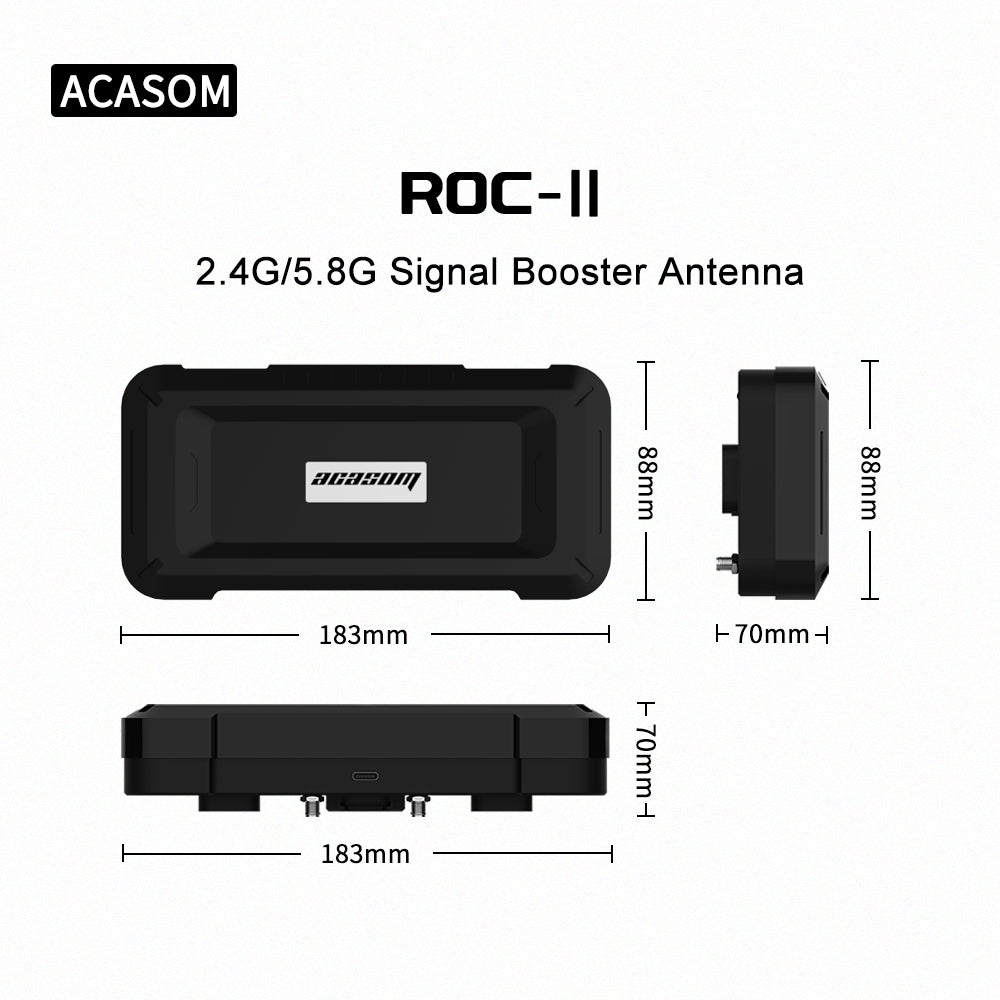

• Размер корпуса: 183×88×70 мм.

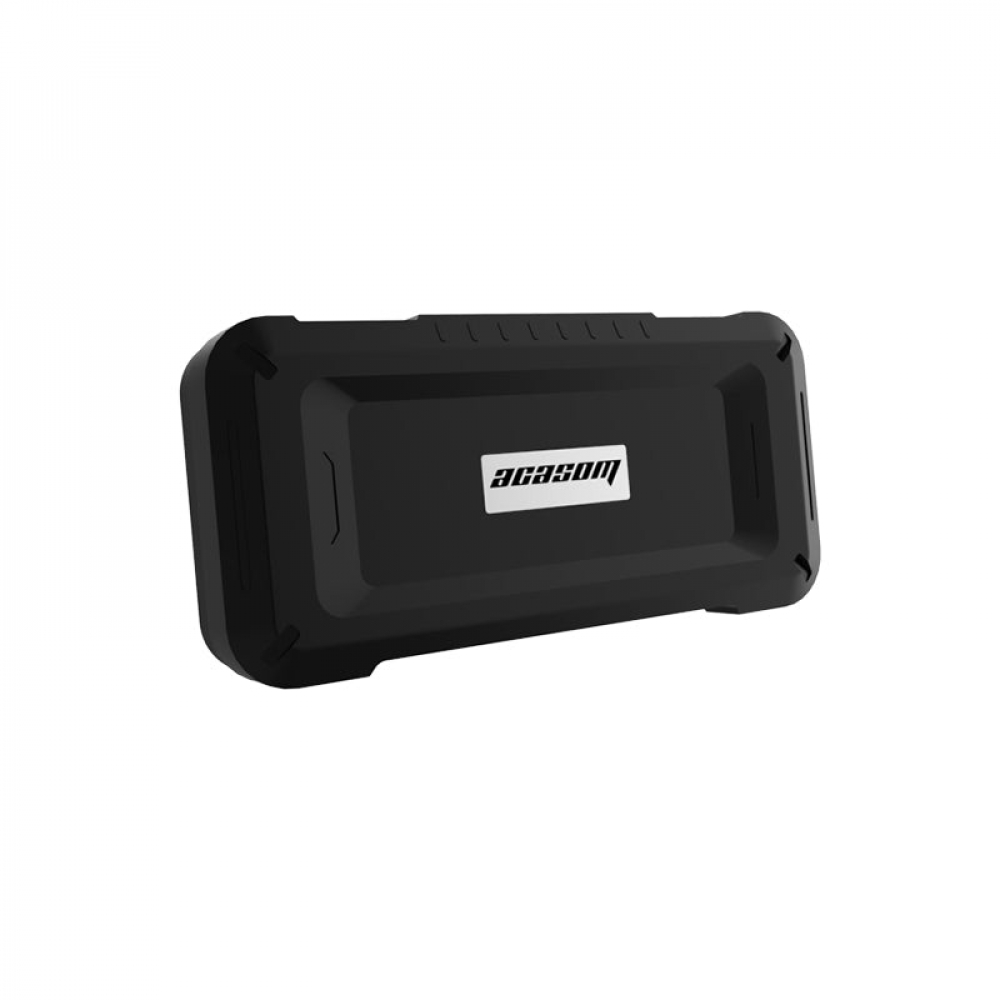

• Материал корпуса: алюминий.

• Масса нетто: 0.43 кг.

• Аккумулятор: 7.4 В 5000 мАч.

Комплектация

Устройство ROC-2 с интегрированными усилителем, антенной и аккумулятором.

Меры безопасности

1. Перед использованием соблюдайте указанный диапазон напряжений от 5.0 до 8.4 В.

2. Не используйте в условиях повышенной влажности, поскольку влагозащита отсутствует.

3. Следите за корректной установкой рычагов и сплайна 25T и не превышайте заявленные нагрузки.

Отказ от ответственности

Фактическая дальность и стабильность зависят от входной мощности, согласования антенн, качества питания и охлаждения. Соблюдайте указанные диапазоны частот, значения входа и порядок подключения.

Преимущества

1. Двухдиапазонная работа 2.4 и 5.8 ГГц повышает совместимость с популярными системами.

2. Выходная мощность 37 dBm (5 Вт) улучшает устойчивость линка и качество передачи.

3. Интеграция усилителя, антенны и аккумулятора упрощает установку и использование.

4. Питание Type-C 5 В 2 А удобно для современных источников питания.

5. Индикатор уровня заряда помогает планировать время работы.

6. Алюминиевый корпус повышает прочность и теплоотвод.

7. Размер 183×88×70 мм и масса 0.43 кг удобны для монтажа в FPV-конфигурациях.

Применение

• Расширение дальности и стабильности FPV на 2.4 ГГц и 5.8 ГГц.

• Улучшение качества управления и видеосигнала в перегруженной радиосреде.

• Сценарии, где требуется усиление RX и TX при автономном питании.
