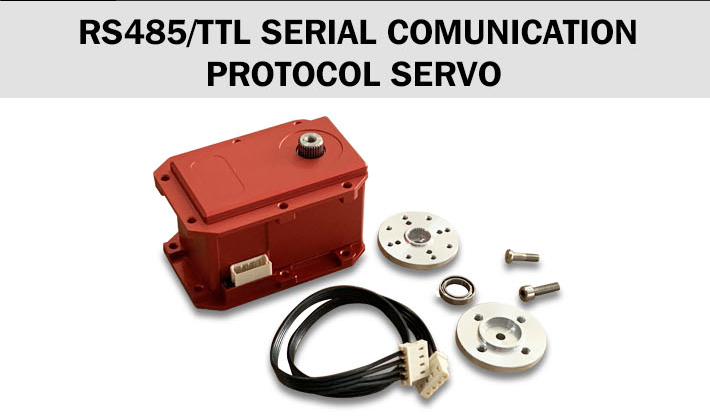

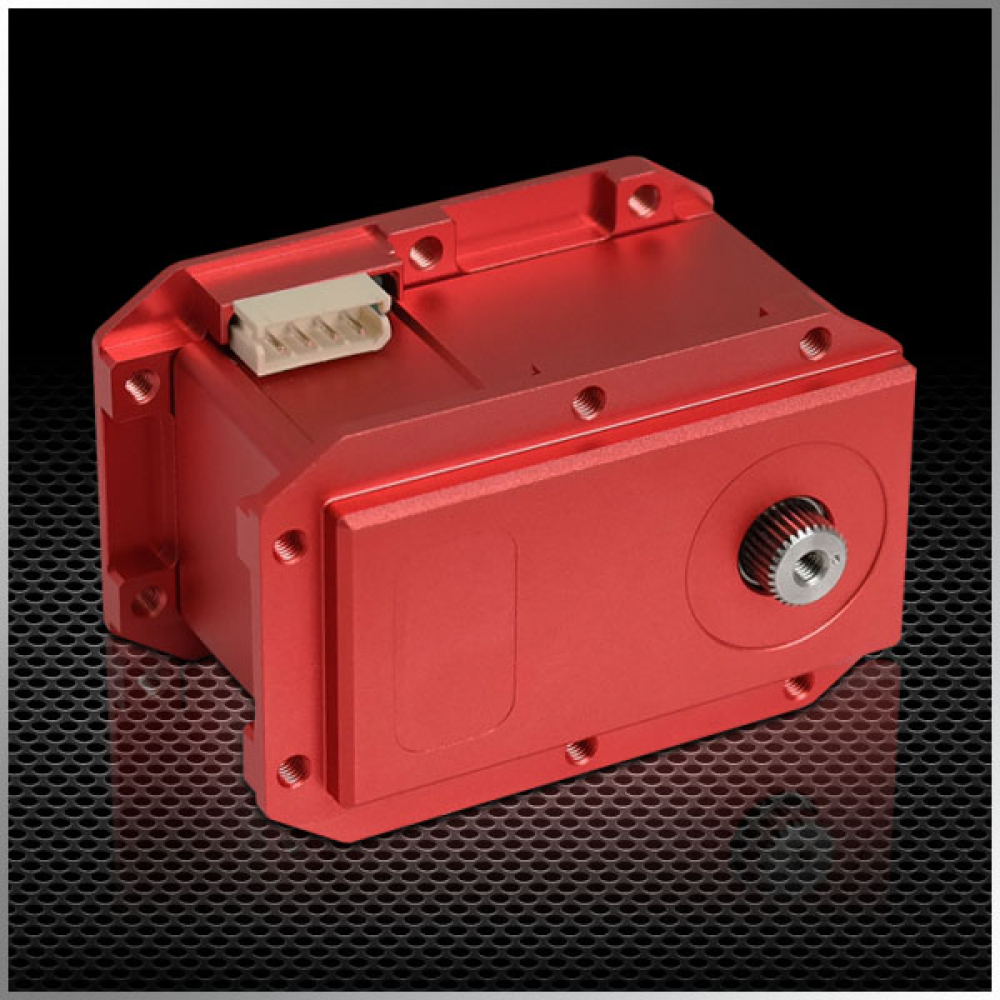

Сервопривод RB5529 — 55 кг·см, металлические шестерни, Exclusive, последовательный протокол

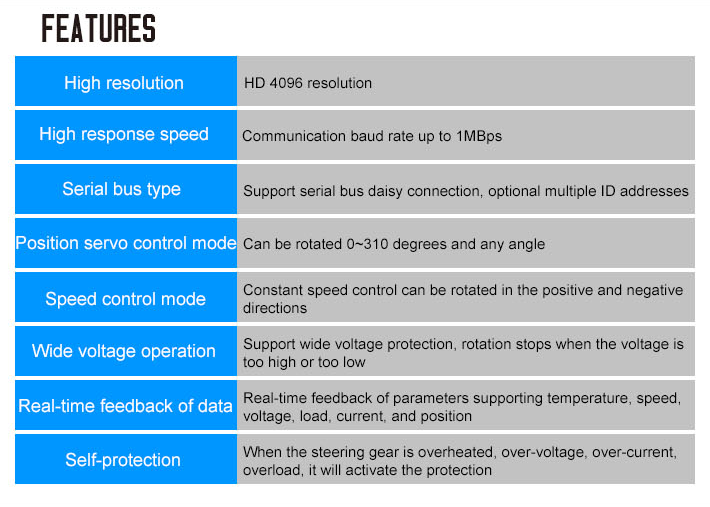

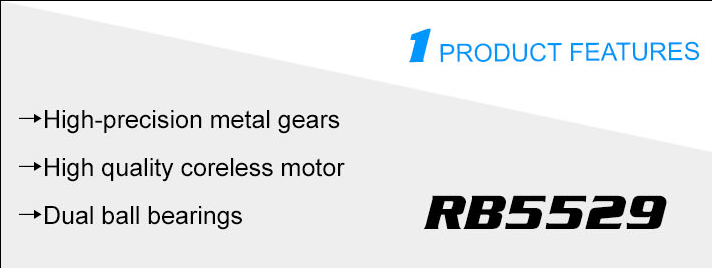

RB5529 создан для задач с высоким моментом. Высокоточные металлические шестерни обеспечивают ресурс и стабильность. Coreless-мотор дает быстрый отклик. Разрешение 4096 улучшает точность позиционирования, а интерфейс со скоростью до 1 Mbps ускоряет обмен данными. Поддерживается реальная обратная связь по температуре, скорости, напряжению, нагрузке, току и позиции. При перегреве, перенапряжении, сверхтоке или перегрузке срабатывает самозащита, а широкое рабочее напряжение с остановкой при слишком высоком или низком уровне повышает надежность.

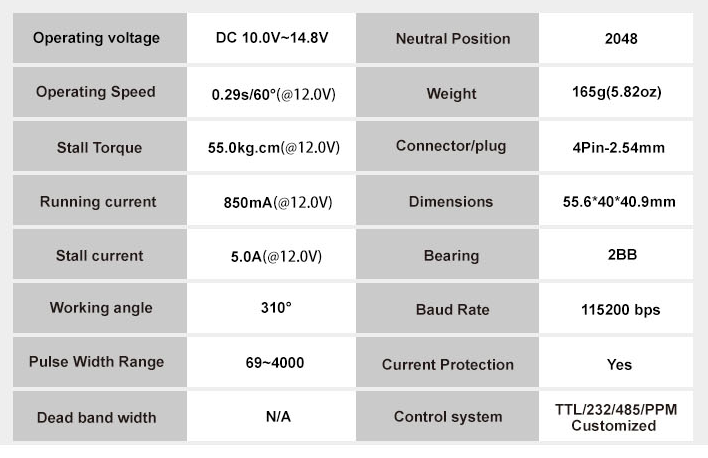

Характеристики

• Сплайн: Exclusive

• Шестерни: Полностью металлические

• Мотор: Coreless

• Подшипники: 2BB

• Рабочее напряжение: от 10.0 до 14.8 В постоянного тока

• Нейтральное положение: 2048

• Скорость при 12.0 В: 0.29 секунды на шестьдесят градусов

• Крутящий момент при 12.0 В: 55.0 кг·см

• Рабочий ток при 12.0 В: 850 мА

• Ток стопорения при 12.0 В: 5.0 А

• Разъём: 4Pin 2.54 мм

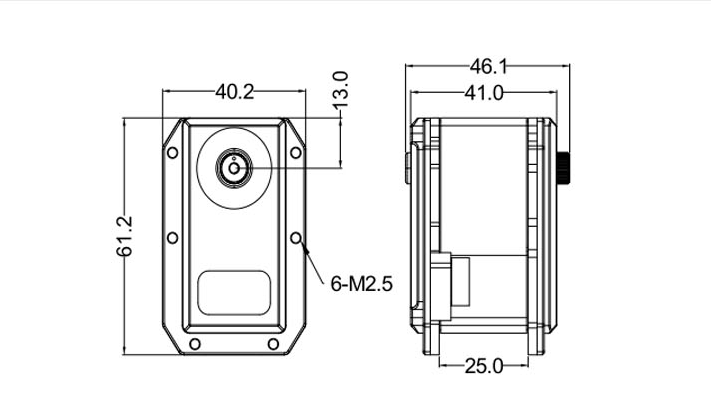

• Габариты: 55.6×40×40.9 мм

• Вес: 165 г

• Рабочий угол: 310°

• Диапазон ширины импульса: от 69 до 4000

• Скорость передачи данных: 115200 bps

• Система управления: TTL 232 485 PPM с возможностью кастомизации

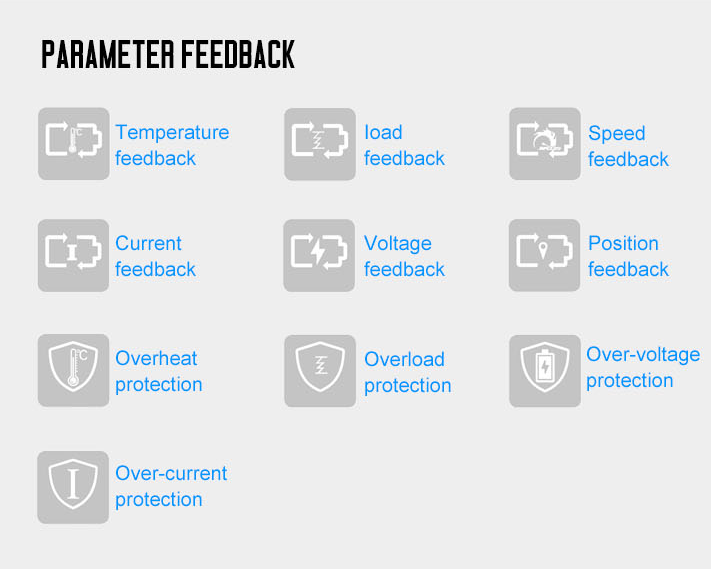

• Обратная связь параметров: температура, нагрузка, скорость, ток, напряжение, позиция

• Разрешение: 4096

• Особенности шины: каскадное подключение и несколько адресов ID

• Защита по току: Да

Комплектация

Сервопривод RB5529.

Дополнительные элементы комплекта на изображении не указаны.

Меры безопасности

1. Эксплуатируйте в диапазоне питания от 10.0 до 14.8 В.
2. Контролируйте токи и температуру.
3. При превышении допустимых значений предусмотрена защита, однако длительная перегрузка и стопорение нежелательны.

Отказ от ответственности

Все данные взяты из предоставленного изображения и описания. Проверяйте совместимость и электрические параметры вашего проекта перед подключением.

Преимущества

1. 55 кг·см при 12.0 В обеспечивают высокий тяговый потенциал.
2. Coreless-мотор и 2BB дают плавность и ресурс.
3. Разрешение 4096 и скорость связи до 1 Mbps повышают точность и отзывчивость.
4. Последовательная шина с несколькими ID упрощает интеграцию.
5. Реальная обратная связь и встроенные защиты улучшают контроль и надежность.
