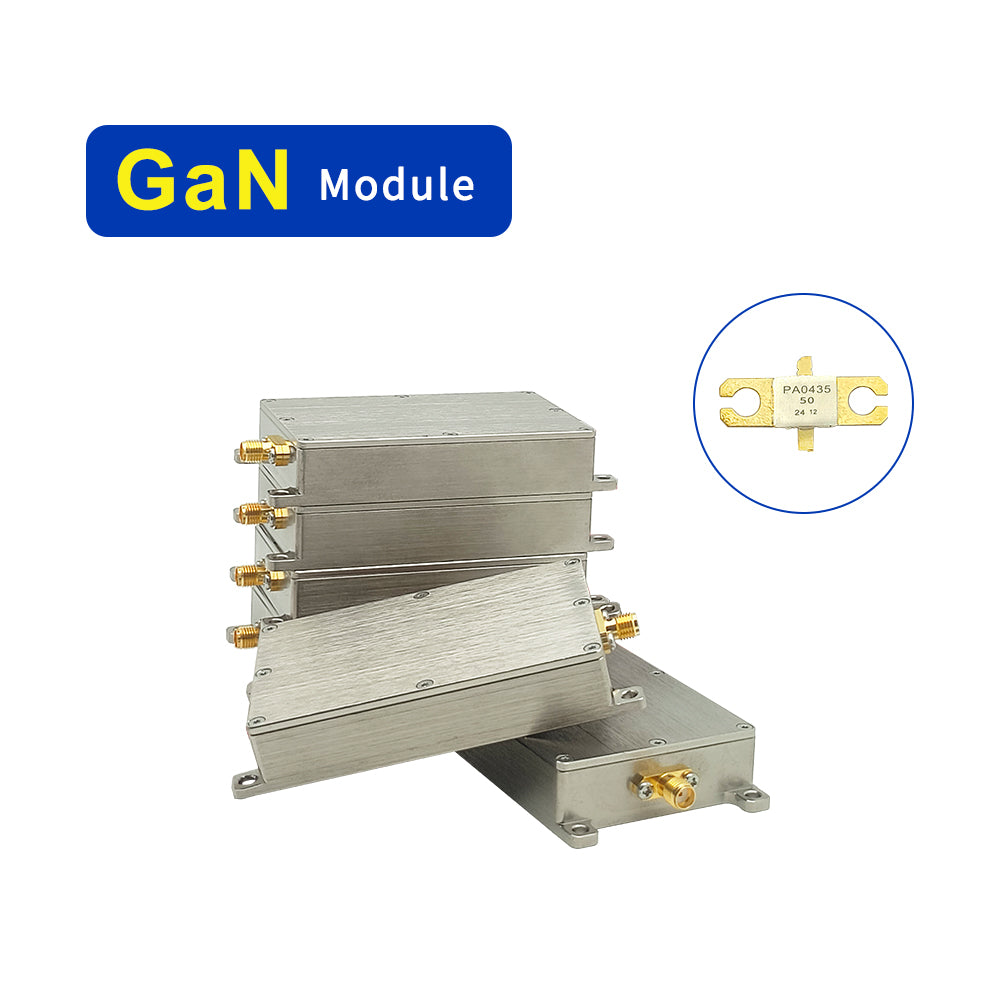

Модуль глушителя дронов 500–600 МГц 20 Вт с GaN чипами

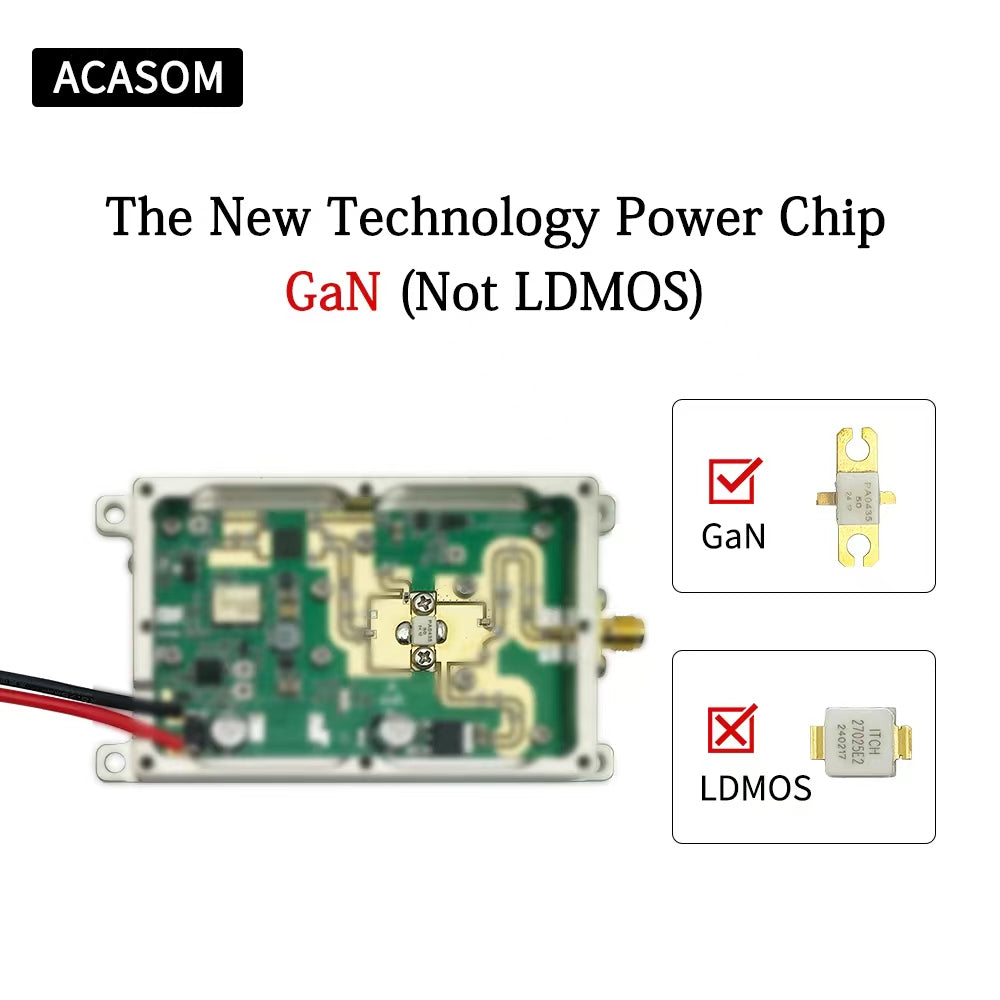

Модуль подавления дронов 500–600 МГц 20 Вт с чипами GaN — это современное решение для защиты от несанкционированного использования беспилотников и беспроводных сетей. Оснащенный чипами GaN (Gallium Nitride), он значительно превосходит традиционные LDMOS-решения, обеспечивая более высокую эффективность, меньший ток и большую надежность.

Модуль поддерживает кастомизируемую мощность от 10 Вт до 60 Вт, что позволяет адаптировать его под конкретные сценарии применения. Конструкция дополнена циркулятором и изолятором, которые оптимизируют работу сигнала и снижают уровень паразитных помех.

Основные преимущества GaN-технологии:

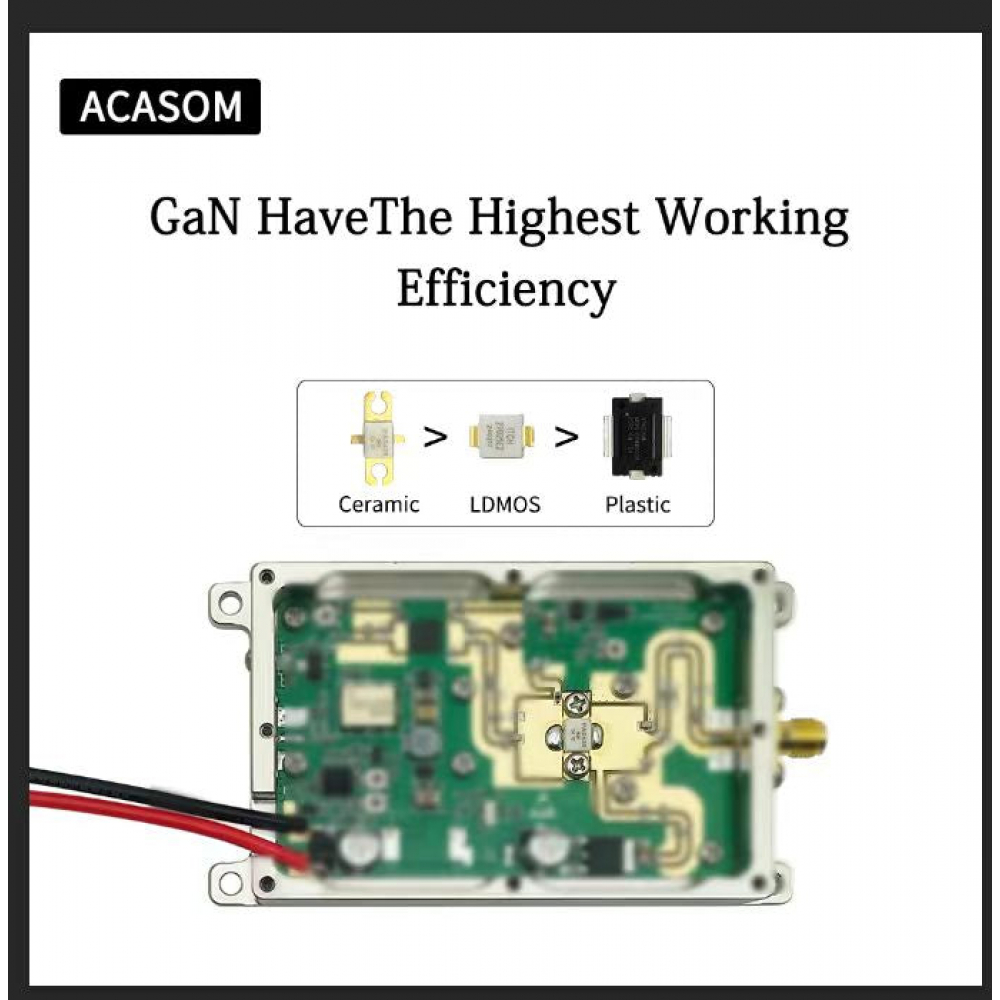

• Высокая эффективность работы — стабильная и долговечная эксплуатация.

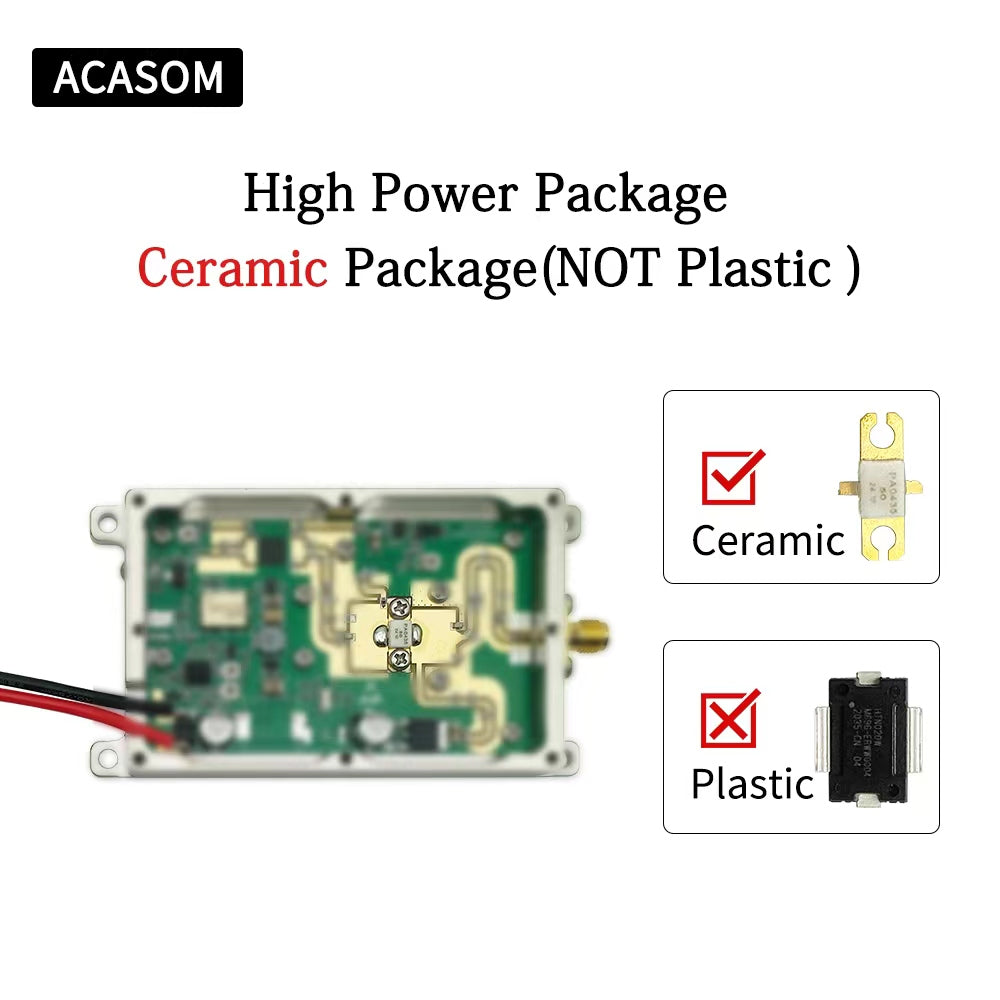

• Улучшенный теплоотвод — керамический корпус обеспечивает эффективное охлаждение.

• Защита чипа — при разрыве цепи GaN не повреждается, что повышает надежность устройства.


Этот модуль идеально подходит для антидроновых задач, FPV и UAV систем, а также для обеспечения безопасности объектов.

Характеристики

• Частотный диапазон: от 500 до 600 МГц.

• Рабочее напряжение: 28 В.

• Неровномерность АЧХ: ±0.5 дБ.

• Выходная мощность: 20 Вт, 47 dBm.

• Потребление тока: 4.3 А при 28 В и 47 dBm.

• КПД: 45 процентов при 47 dBm.

• Состояние индикатора LED: красный.

• Рабочая температура: от минус 30 до плюс 85 °C.

• Температура хранения: от минус 40 до плюс 150 °C.

• Влажность эксплуатации: менее 95 процентов RH.

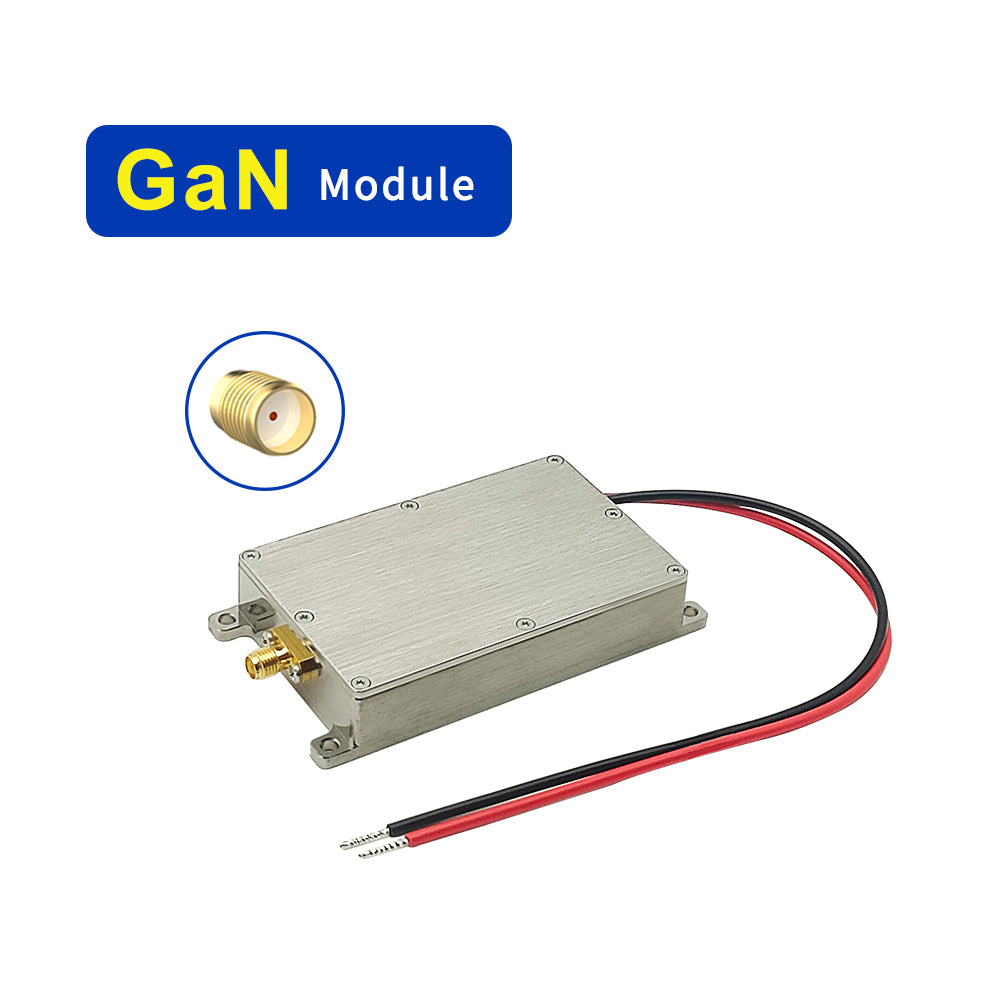

• РЧ-порт: SMA-F.

• Разъем питания: красный/черный провод длиной 15 см.

• Материал корпуса: алюминий.

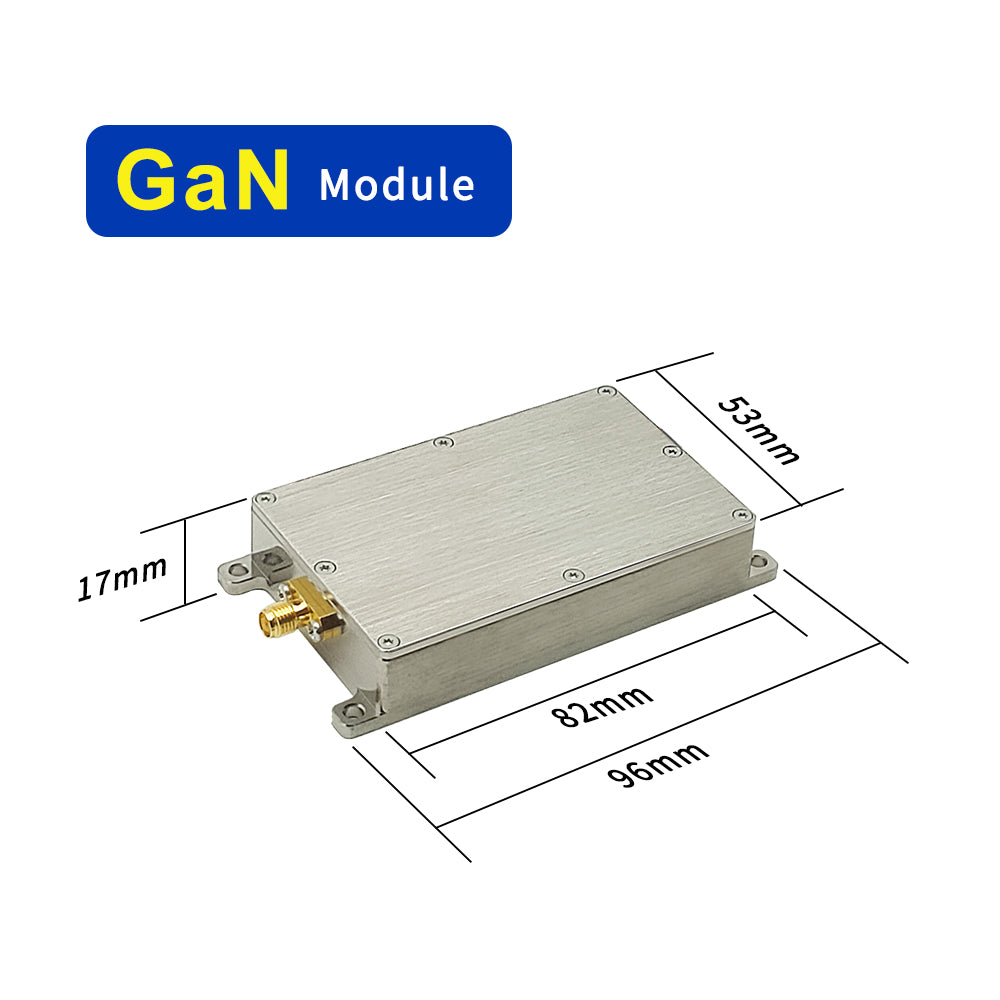

• Габариты корпуса: 96×53×17 мм.

• Масса нетто: 0.15 кг.

Комплектация

Один источник свип-сигнала для тестирования и настройки.

Меры безопасности

1. Перед использованием соблюдайте указанный диапазон напряжений от 5.0 до 8.4 В.

2. Не используйте в условиях повышенной влажности, поскольку влагозащита отсутствует.

3. Следите за корректной установкой рычагов и сплайна 25T и не превышайте заявленные нагрузки.

4. Для данного устройства используйте питание 28 В с достаточной силой тока.

5. Аntenну подключайте перед включением питания.

6. Обеспечьте качественный теплоотвод с помощью радиатора или вентилятора.

Отказ от ответственности

Технические параметры могут отличаться в зависимости от условий эксплуатации и применяемых антенн. Использование устройств радиоподавления может регулироваться законодательством вашей страны и требовать разрешений. Перед эксплуатацией проверьте юридическую допустимость использования.

Преимущества

1. Мощность 20 Вт и поддержка кастомизации до 60 Вт.

2. Энергоэффективные GaN чипы с долговечностью и надежностью.

3. Оптимизированная конструкция с циркулятором и изолятором.

4. Керамический корпус для улучшенного отвода тепла.

5. Универсальность применения в антидроновых и FPV системах.

Применение

• Подавление сигналов FPV и WiFi для защиты объектов.

• Противодействие управлению беспилотниками DJI, Autel и аналогичными.

• Интеграция в военные и охранные комплексы радиоподавления.

Размер
