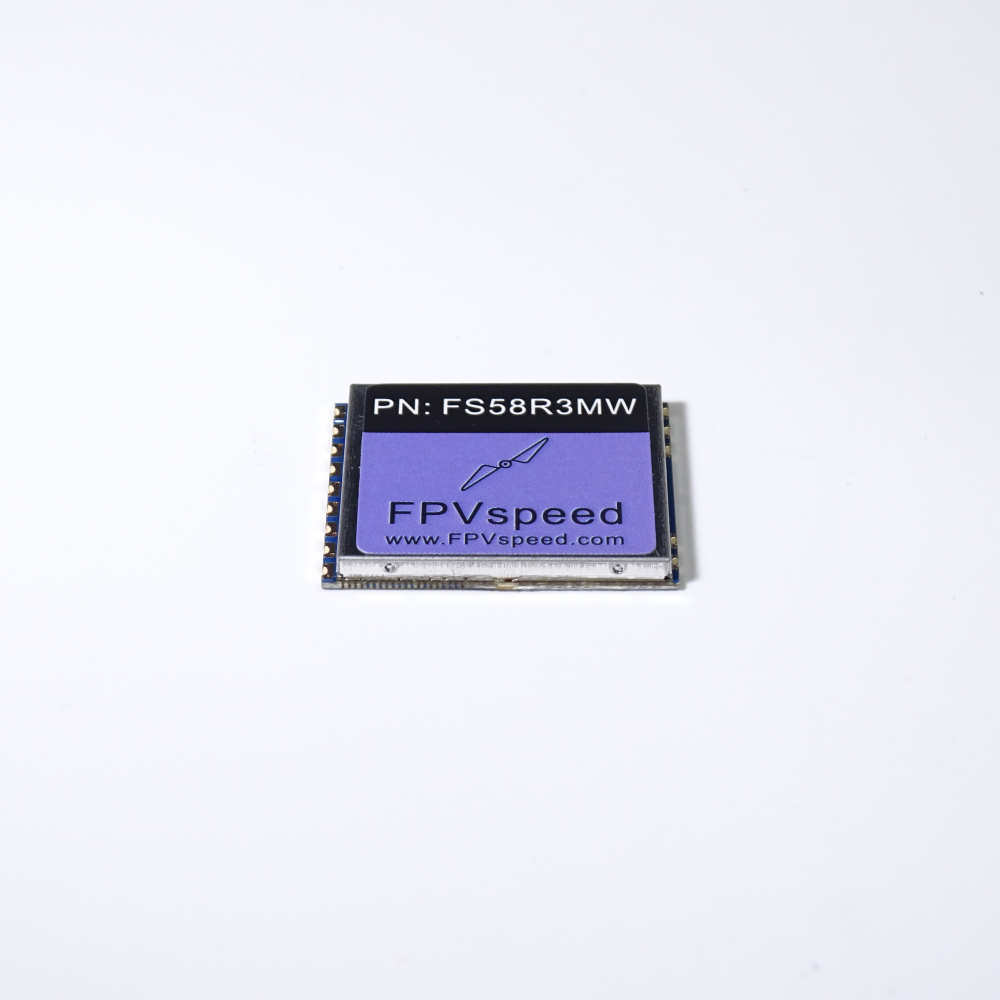

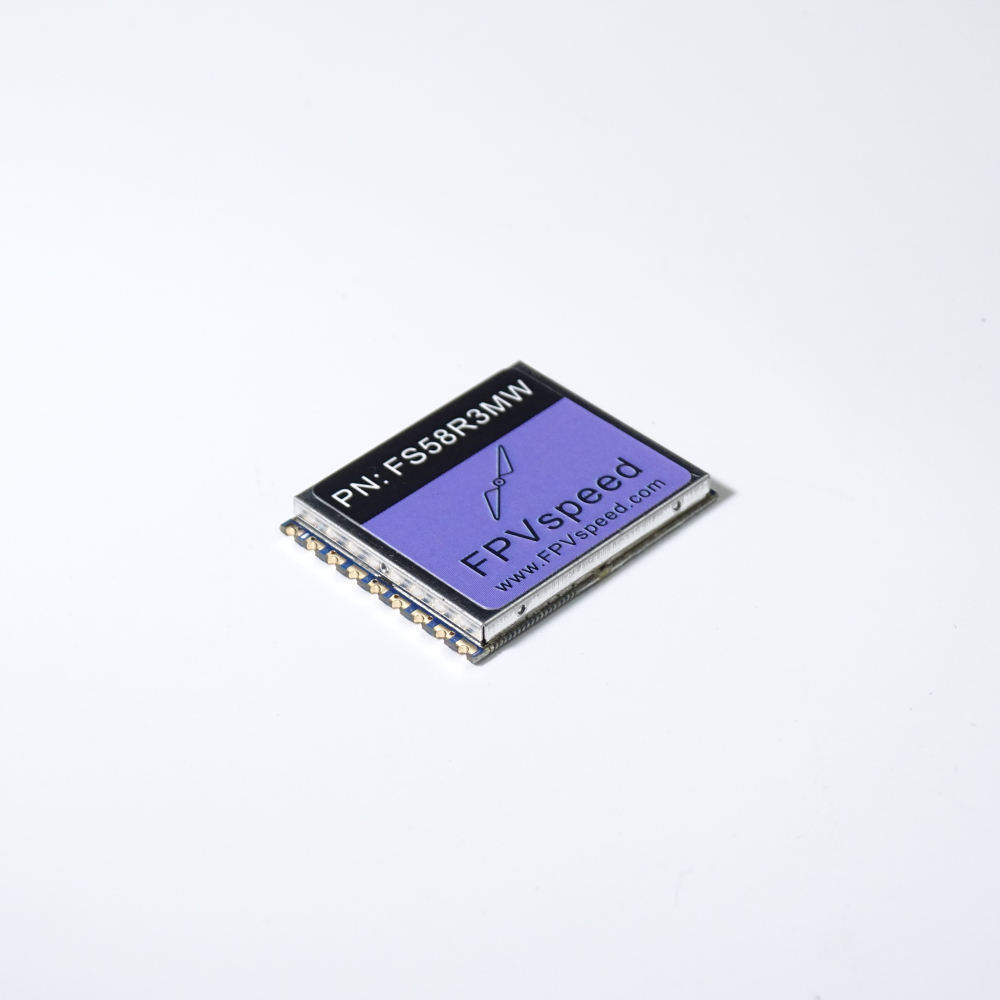

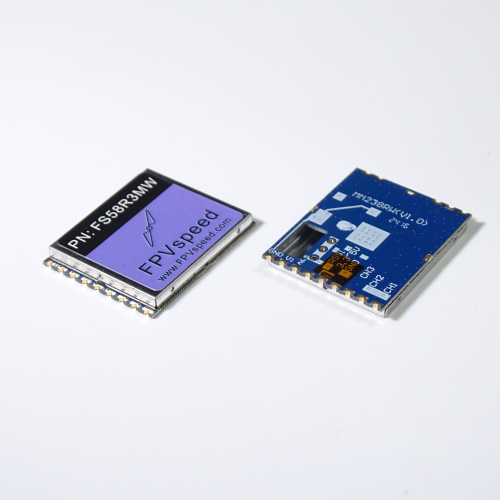

Беспроводной видеоприёмник 4.9–6 ГГц с высокой чувствительностью и интерфейсом SPI FPVspeed VRX FS58R3MW MM238RW (замена RX5808)

FPVspeed VRX FS58R3MW MM238RW — это компактный и мощный беспроводной видеоприемник, предназначенный для работы в диапазоне частот 4.9–6.0 ГГц. Он полностью совместим с FPV-системами и идеально подходит для замены популярного модуля RX5808, обеспечивая при этом улучшенные характеристики и надёжность.

Модуль построен на демодуляции FM/PLL, поддерживает управление через SPI, обеспечивает чувствительность -90 дБм и стабилизированную работу даже в условиях перегрузки по сигналу. Благодаря высокой стабильности гетеродина (±100 кГц) и широкой полосе пропускания ПЧ (16,5 МГц), этот модуль обеспечивает стабильную и качественную видеосвязь.

Легкий вес — всего 4,5 г, компактный размер 28×23×3,5 мм, а также питание от 3,3–5,0 В делают его идеальным для интеграции в современные системы FPV-дронов.

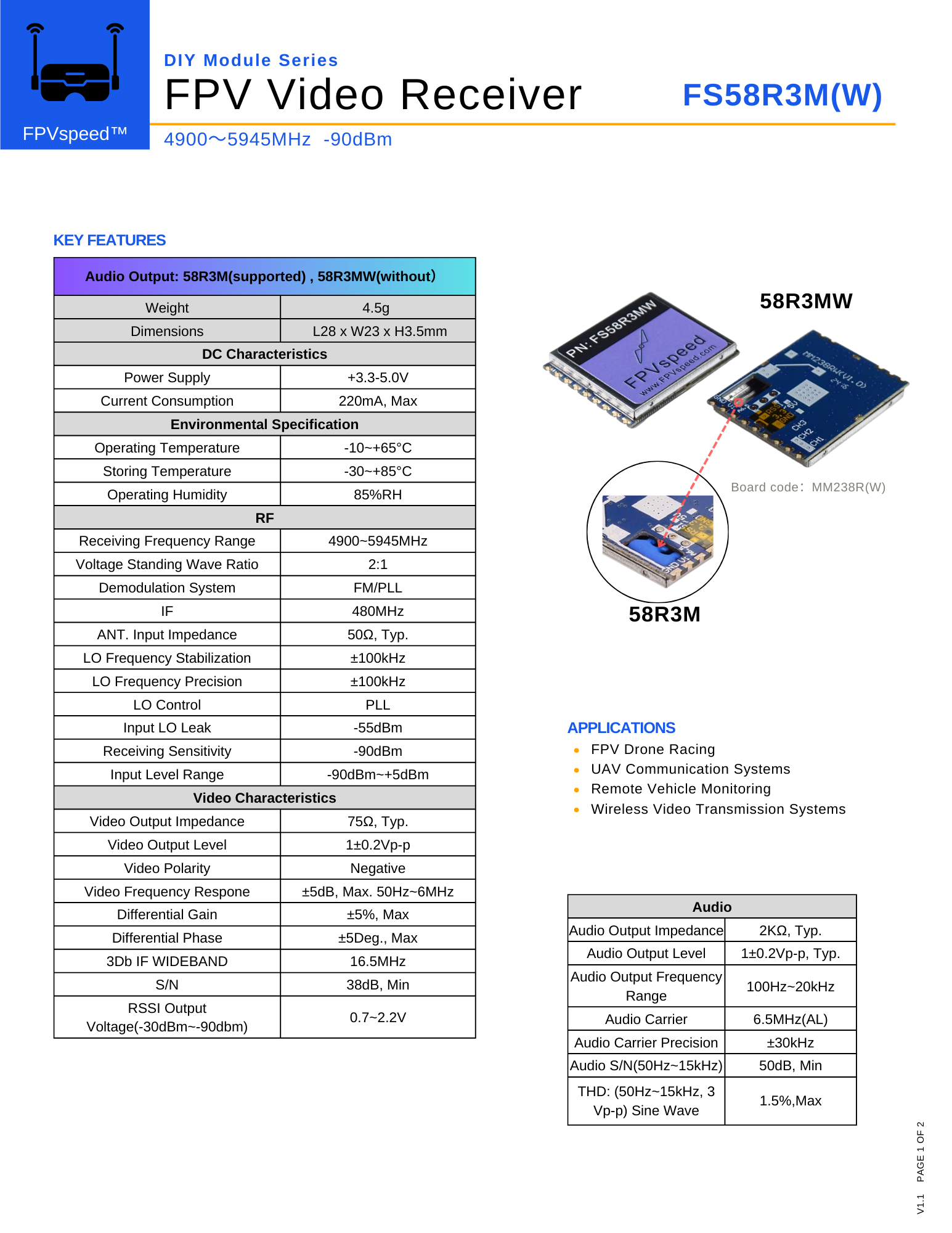

Характеристики:

• Аудиовыход: 58R3M — поддерживается, 58R3MW — нет
• Вес: 4,5 г
• Размеры: 28 × 23 × 3,5 мм
• Питание: +3,3–5,0 В
• Потребляемый ток: 220 мА (макс.)
• Рабочая температура: -10℃ ~ +65℃
• Температура хранения: -30℃ ~ +85℃
• Рабочая влажность: до 85% RH
• Диапазон частот приема: 4900–5945 МГц
• КСВН: 2:1
• Демодуляция: FM / PLL
• Промежуточная частота (ПЧ): 480 МГц
• Входное сопротивление антенны: 50 Ом, тип.
• Стабилизация частоты гетеродина: ±100 кГц
• Точность частоты гетеродина: ±100 кГц
• Управление гетеродином: PLL
• Утечка входного гетеродина: -55 дБм
• Чувствительность приема: -90 дБм
• Диапазон входного уровня: -90 дБм ~ +5 дБм
• Сопротивление видеовыхода: 75 Ом, тип.
• Уровень выходного видеосигнала: 1 ± 0,2 Впик-пик
• Полярность видео: Отрицательная
• Частотная характеристика видео: ±5 дБ, макс. (50 Гц ~ 6 МГц)
• Дифференциальное усиление: ±5%, макс.
• Дифференциальная фаза: ±5°, макс.
• Ширина полосы ПЧ (3 дБ): 16,5 МГц
• Отношение сигнал/шум (SNR): ≥38 дБ
• Выходное напряжение RSSI: 0,7 ~ 2,2 В (при -30 дБм ~ +90 дБм)

Этот модуль — отличная альтернатива RX5808 для профессиональных FPV-пилотов и разработчиков дронов. Он обеспечивает качественный приём сигнала, стабильную работу и простую интеграцию в любые системы.
