FPV полётный контроллер FPVspeed FSH743-W STM32H743 480 МГц с 7 UART, OSD и 3 BEC для БПЛА с фиксированным крылом

FPVspeed FSH743-W — это высокопроизводительный контроллер полета нового поколения, оптимизированный для дронов с фиксированным крылом, FPV-платформ и промышленных БПЛА.

Благодаря процессору STM32H743VIH6 с тактовой частотой 480 МГц, модуль обладает отличной вычислительной мощностью. Оснащён двойными гироскопами ICM42688-P и ICM42605, датчиком давления DPS310, OSD, компасом QMC5883, и поддержкой MicroSD BlackBox до 32 ГБ.

Контроллер поддерживает:

• 7 UART,
• 2 I2C,
• 1 CAN,

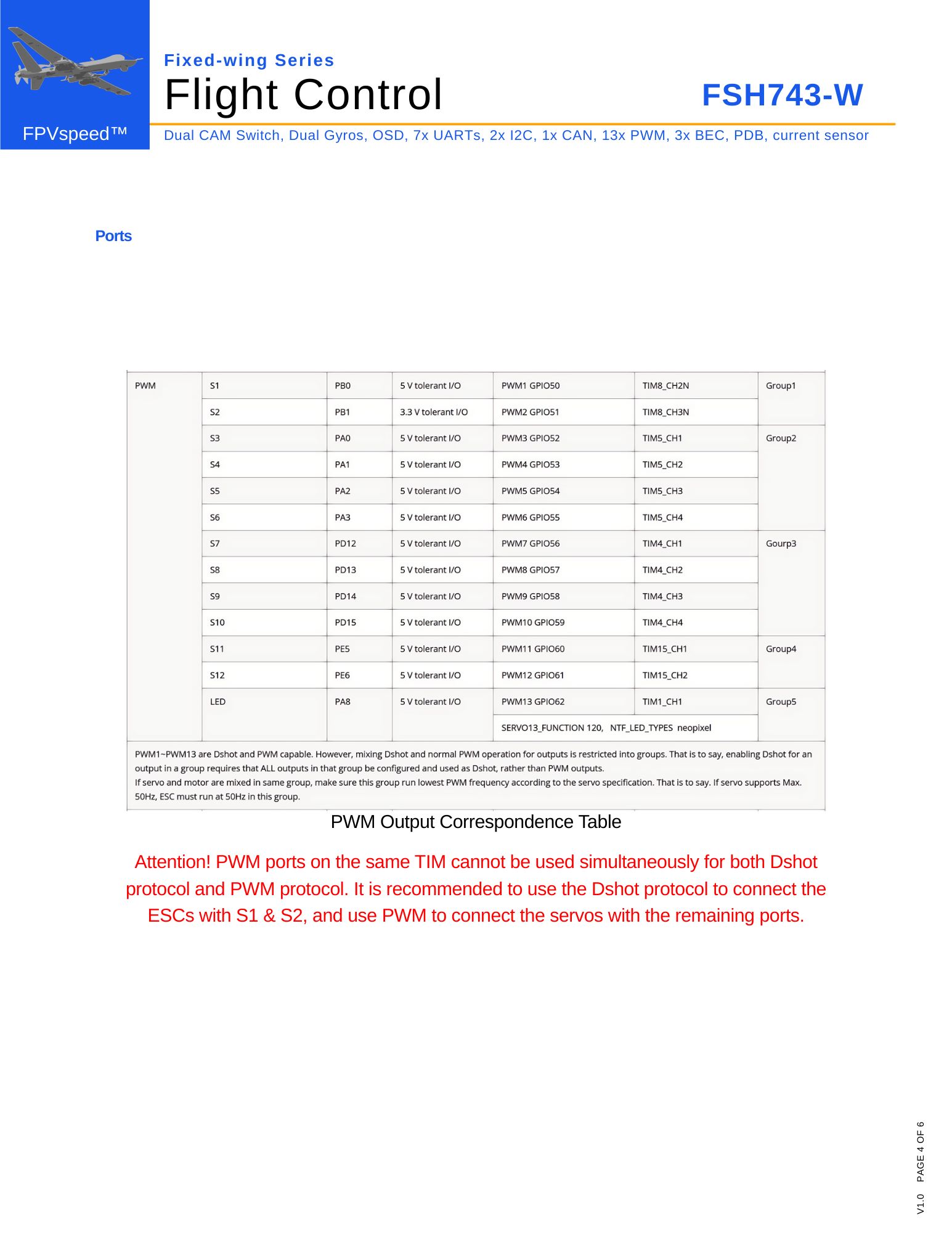

• 13 PWM-выходов,

• 4 аналоговых входа (VLT2, CURR2, ASPD, RSSI)
  и обладает полноценной поддержкой HD/Analog OSD.

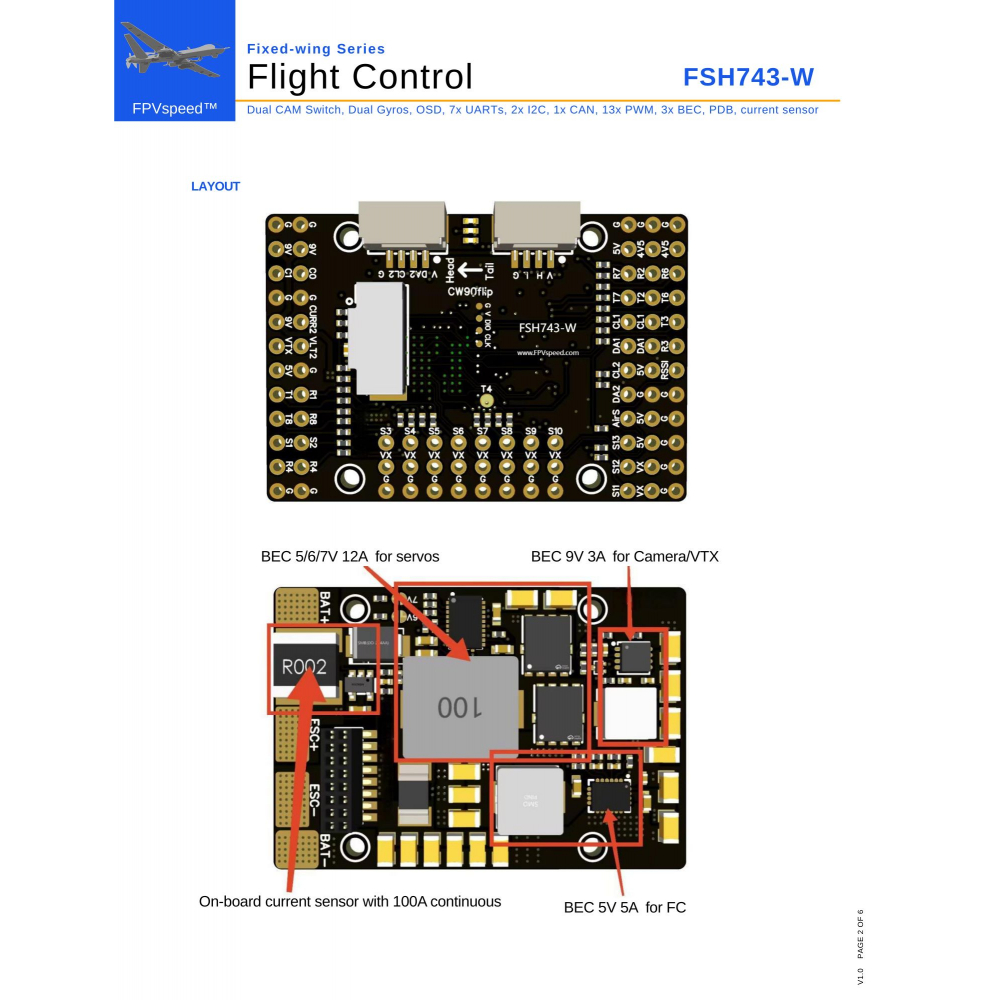

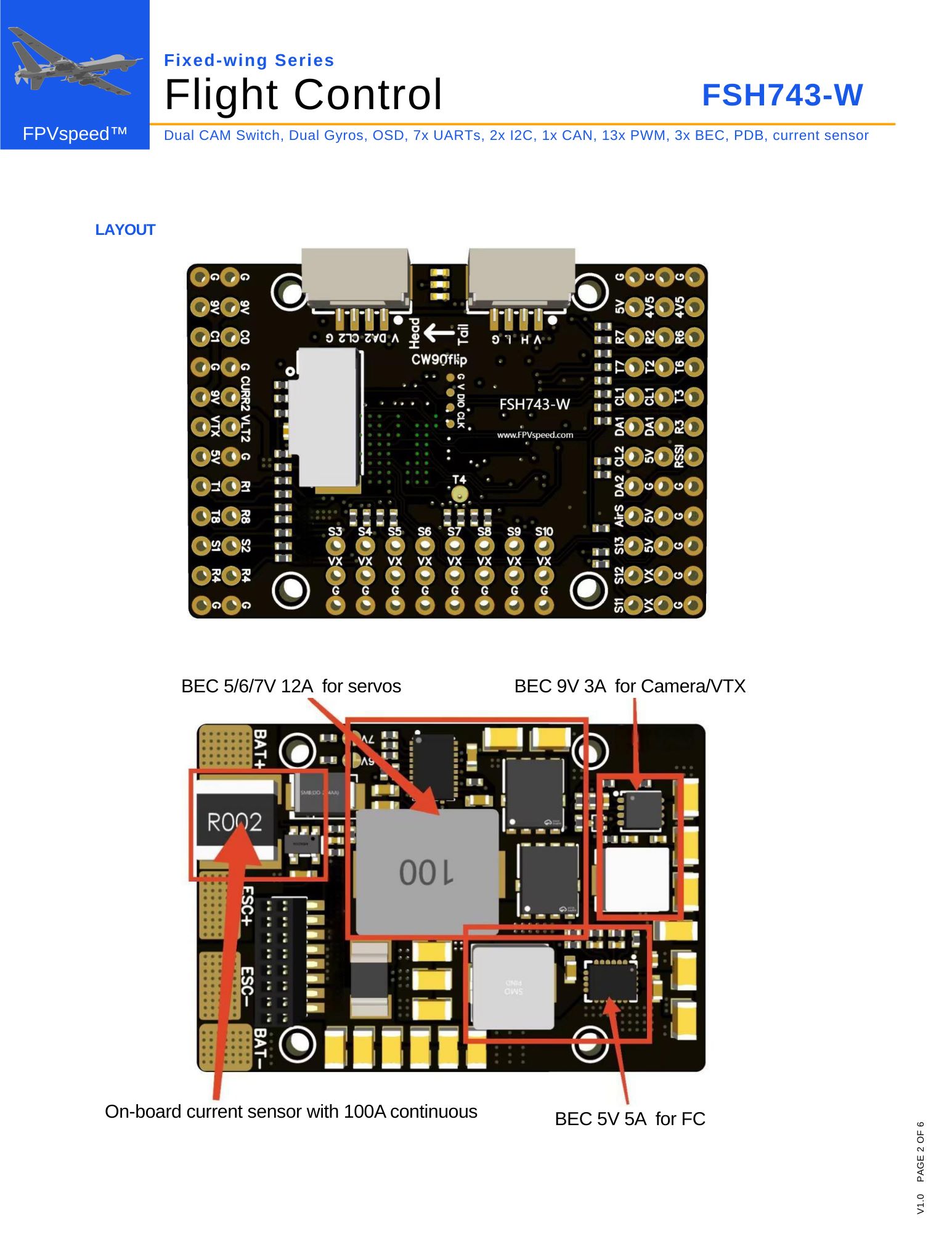

Он также оборудован 3-мя независимыми BEC:

• 5 В 5 А — для FC,
• 9 В 3 А — для камеры/VTX,
• до 12 А (5В, 6.2В или 7.4В) — для сервоприводов.

Также реализована поддержка Dual CAM Switch и USB расширителя с кнопкой загрузки.

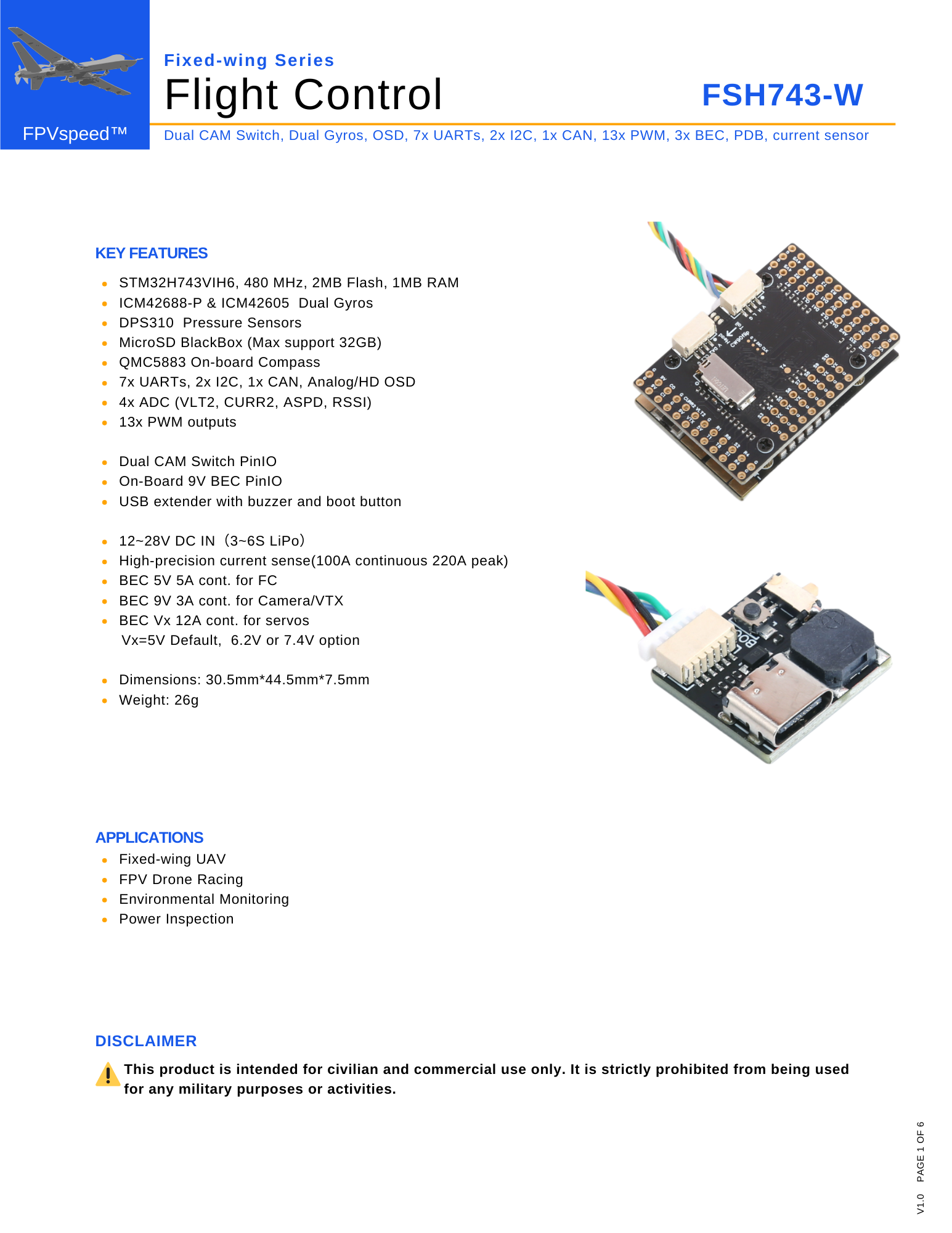

Технические характеристики:

• Процессор: STM32H743VIH6, 480 МГц, 2MB Flash, 1MB RAM
• Гироскопы: ICM42688-P + ICM42605 (Dual Gyro)
• Давление: DPS310
• Компас: QMC5883 on-board
• Память: MicroSD BlackBox (до 32 ГБ)

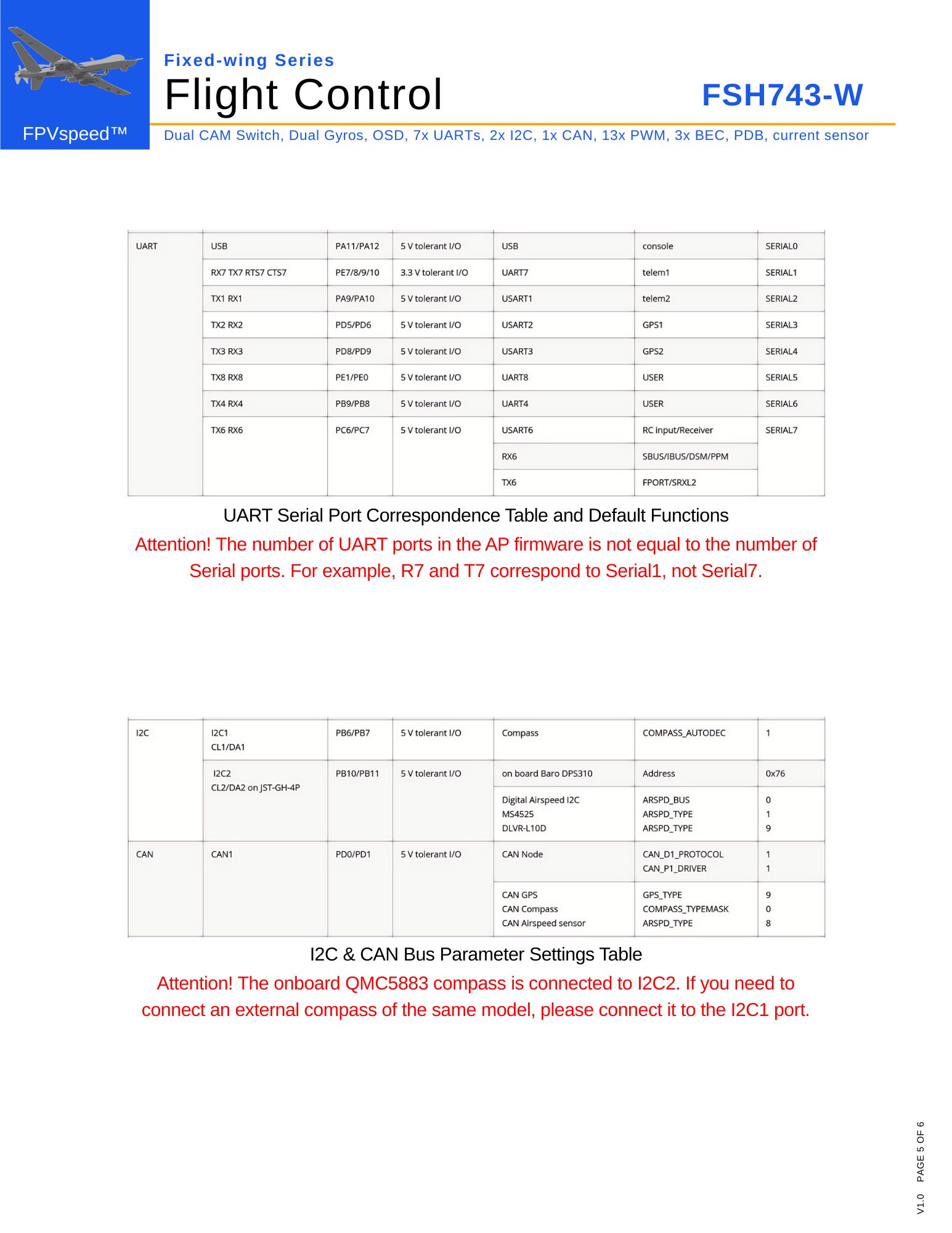

• Порты: 7x UART, 2x I2C, 1x CAN
• OSD: Поддержка аналогового и HD OSD
• ADC входы: 4x (VLT2, CURR2, ASPD, RSSI)
• PWM выходы: 13 каналов
• Вход питания: 12–28 В (3–6S LiPo)
• Сенсор тока: до 100 A, пик 220 A
• BEC для FC: 5 В 5 А
• BEC для камеры/VTX: 9 В 3 А
• BEC для сервоприводов: 5 В (по умолчанию), 6.2 В или 7.4 В до 12 А
• CAM Switch: Dual CAM Switch PinIO
• USB: USB расширитель с кнопкой загрузки
• Размеры: 30.5 × 44.5 × 7.5 мм
• Вес: 26 г

Применение:

• Дроны с фиксированным крылом
• FPV-дроны
• БПЛА для мониторинга окружающей среды
• Инспекционные платформы

Комплектация:

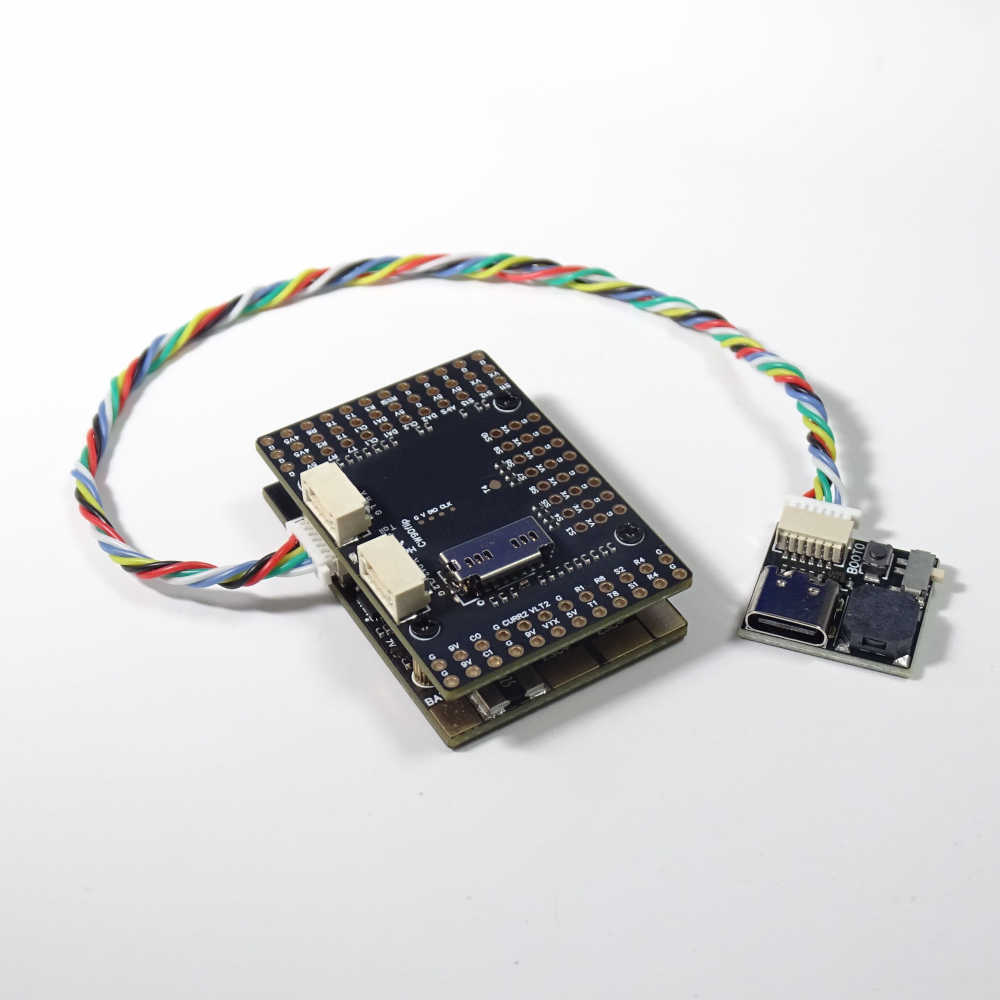

• 1 × Контроллер полета FSH743-W
• 1 × USB расширитель с кнопкой загрузки

• Кабели и разъёмы (в зависимости от комплектации)

Преимущества:

• Совместимость с ArduPilot / INAV
• Мощный MCU и двойные гироскопы
• Точное управление сервами и ESC
• Расширенные интерфейсы: UART, CAN, I2C
• Гибкое питание и мощные встроенные BEC
