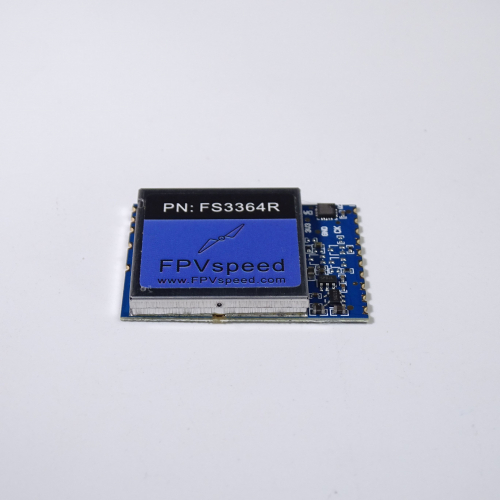

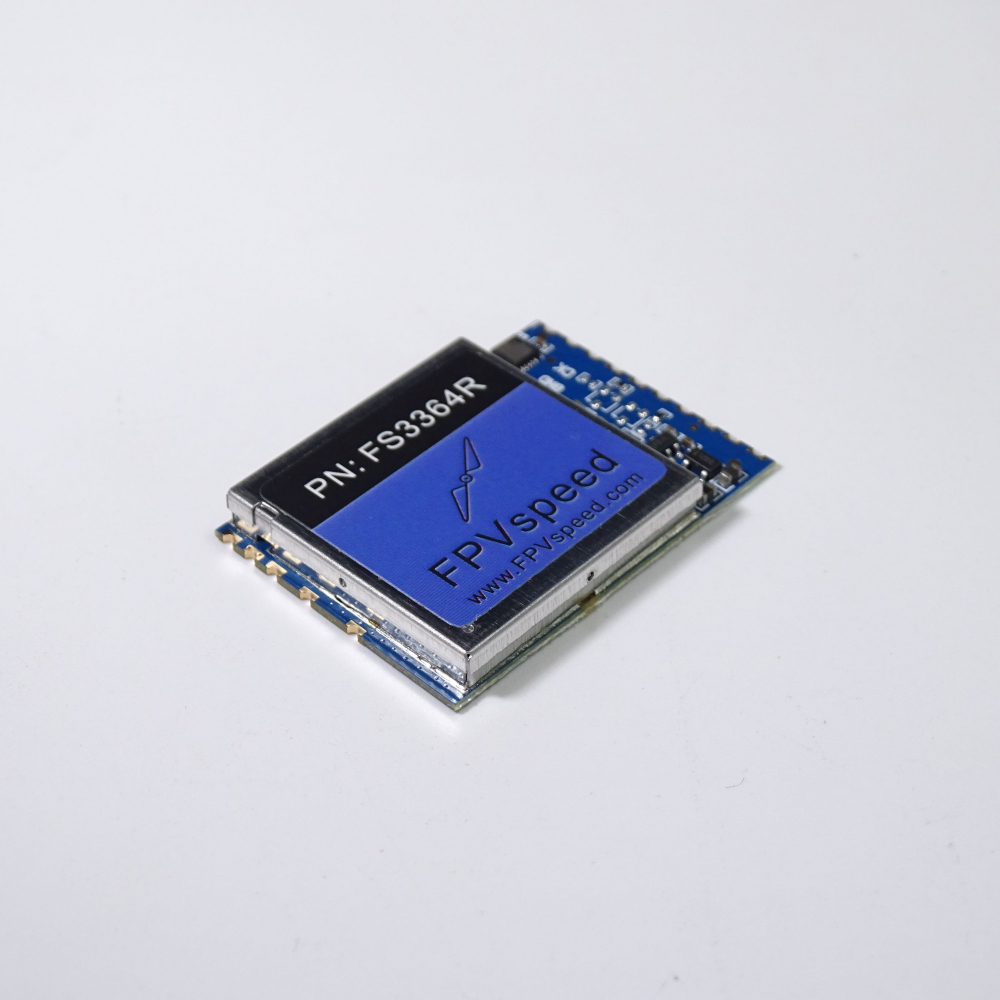

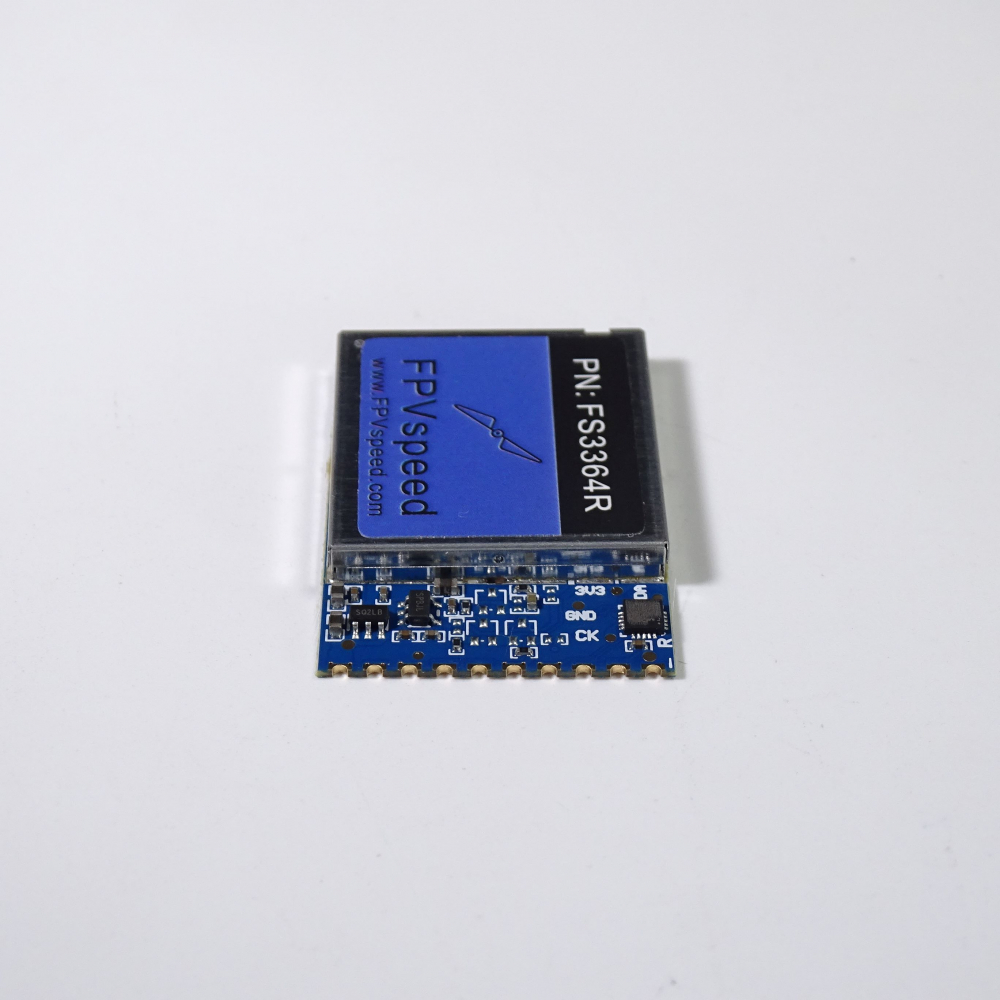

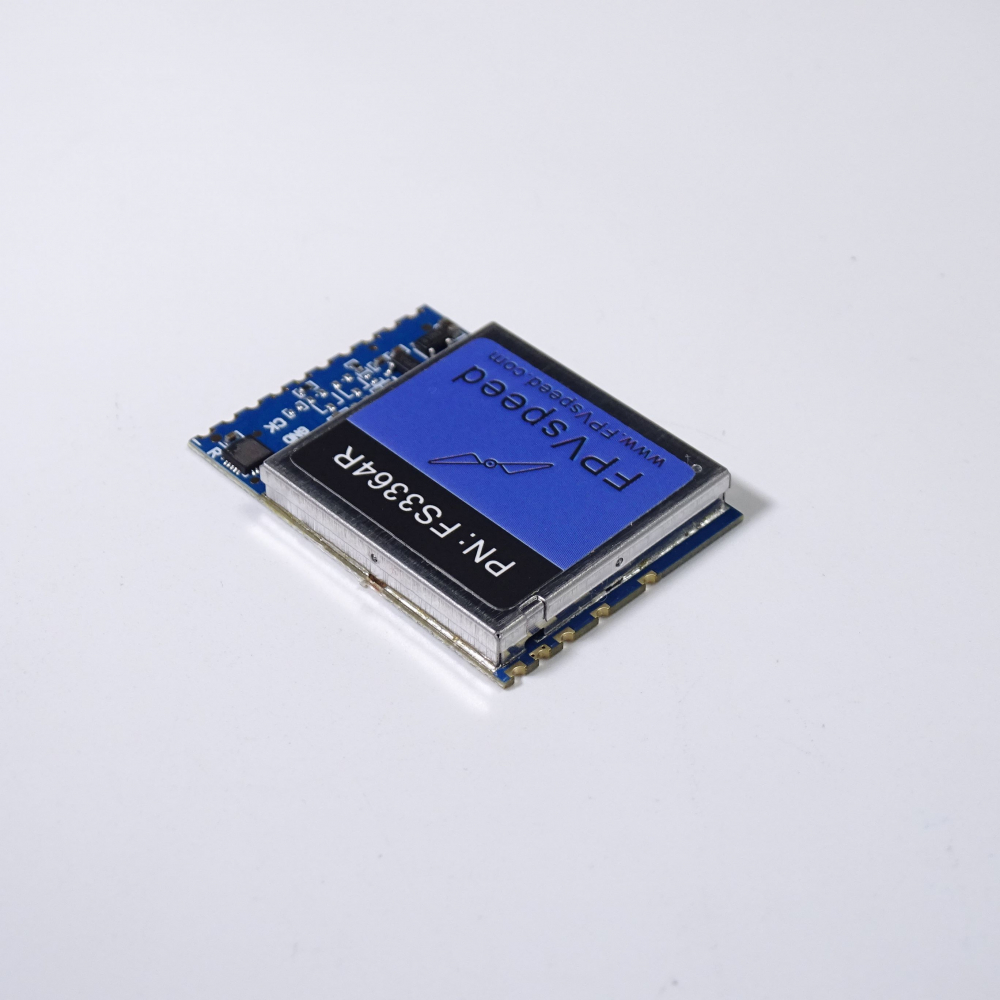

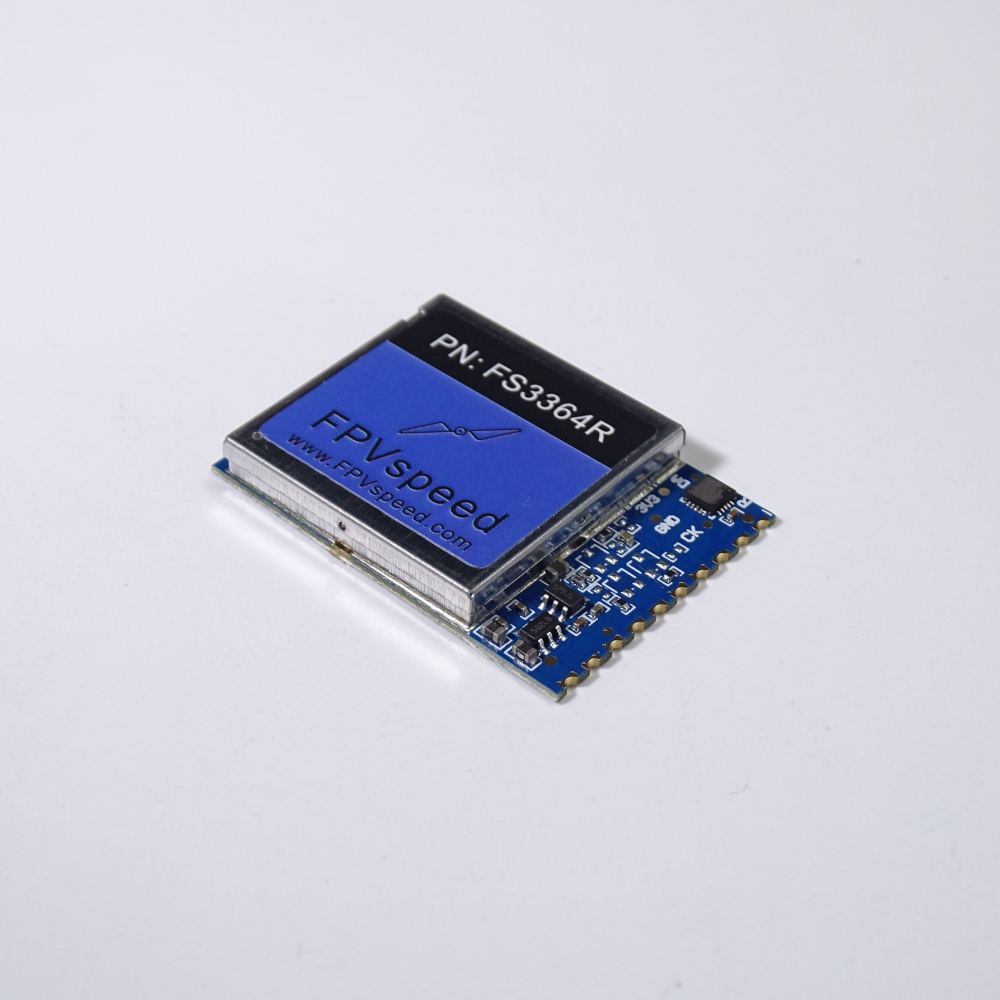

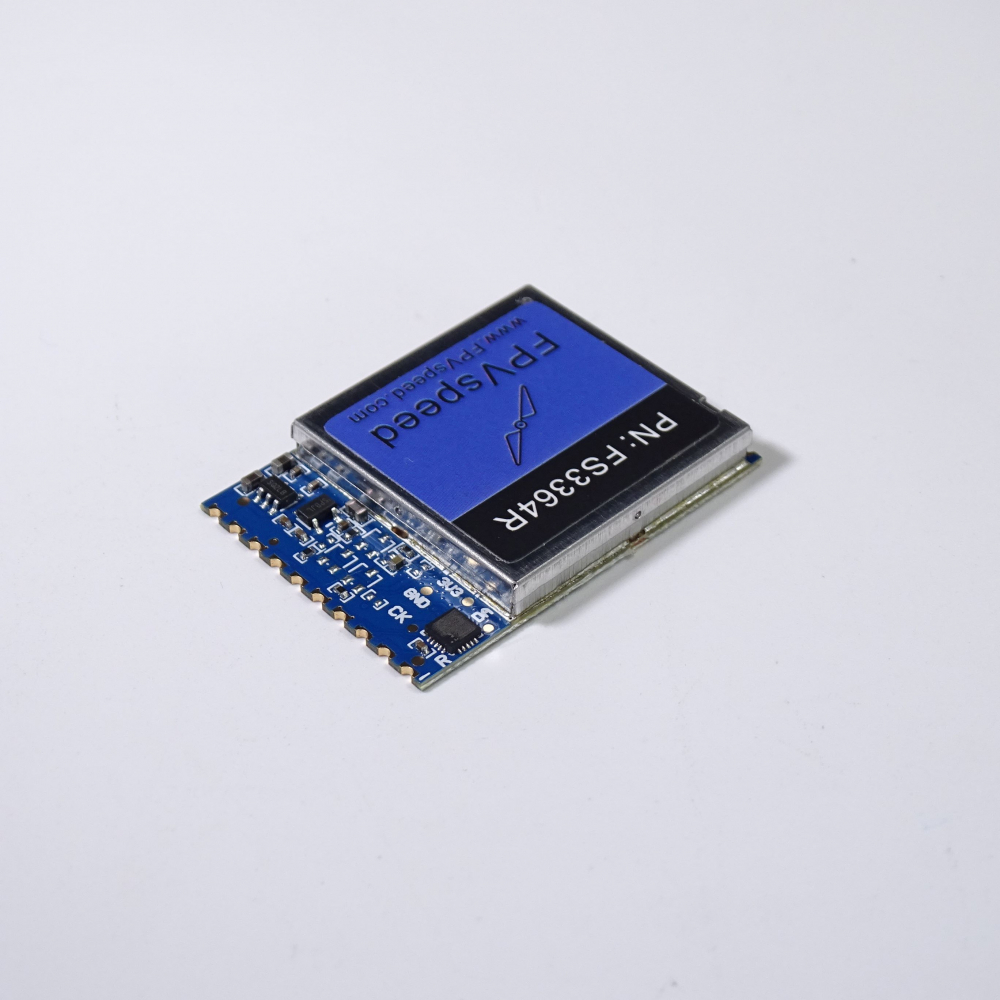

Видеоприёмник 3.3 ГГц 64 канала с питанием 5 В и чувствительностью −95 дБм FPVspeed FS3364R

FPVspeed FS3364R — это профессиональный 64-канальный видеоприемник с высокой чувствительностью и поддержкой диапазона 3060–3500 МГц. Модуль идеально подходит для DIY-проектов и FPV-систем, где важны стабильность сигнала, компактность и точность управления частотой.

Приёмник основан на системе демодуляции FM/PLL, имеет чувствительность -95 дБм ±2, встроенный RSSI-выход и поддержку частотного переключения через логические пины (S1, S2, S3 и CS1/2/3) либо паянные перемычки или DIP-переключатели.

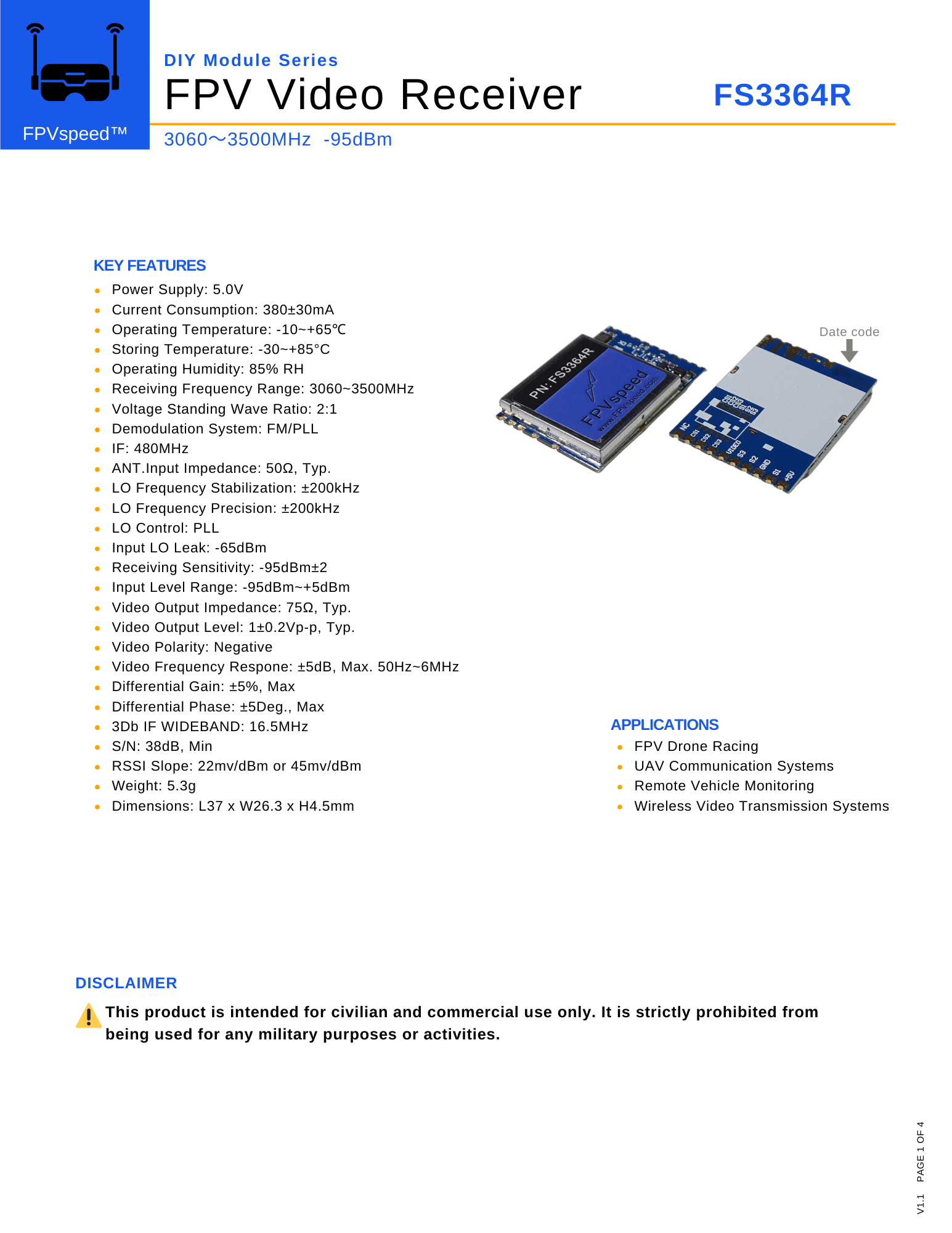

Характеристики:

• Питание: 5.0 В
• Потребление тока: 380 ± 30 мА
• Рабочая температура: -10℃ ~ +65℃
• Температура хранения: -30℃ ~ +85℃
• Относительная влажность: ≤ 85% RH
• Диапазон приема: 3060 ~ 3500 МГц
• КСВН: 2:1
• Демодуляция: FM / PLL
• Промежуточная частота (IF): 480 МГц
• Входное сопротивление антенны: 50 Ом
• Стабилизация частоты LO: ±200 кГц
• Точность LO: ±200 кГц
• Утечка LO: -65 дБм
• Чувствительность: -95 дБм ±2
• Импеданс видеовыхода: 75 Ом
• Уровень видео: 1.0 ± 0.2 В (Vp-p), тип.
• Полярность видеосигнала: Отрицательная
• Частотная характеристика видео: ±5 дБ (50 Гц ~ 6 МГц)
• Дифференциальное усиление: ±5 %, макс.
• Дифференциальная фаза: ±5°, макс.
• Ширина ПЧ 3 дБ: 16.5 МГц
• Отношение сигнал/шум (SNR): ≥38 дБ
• RSSI наклон: 22 мВ/дБм или 45 мВ/дБм
• Размеры: 37 × 26.3 × 4.5 мм
• Вес: 5.3 г

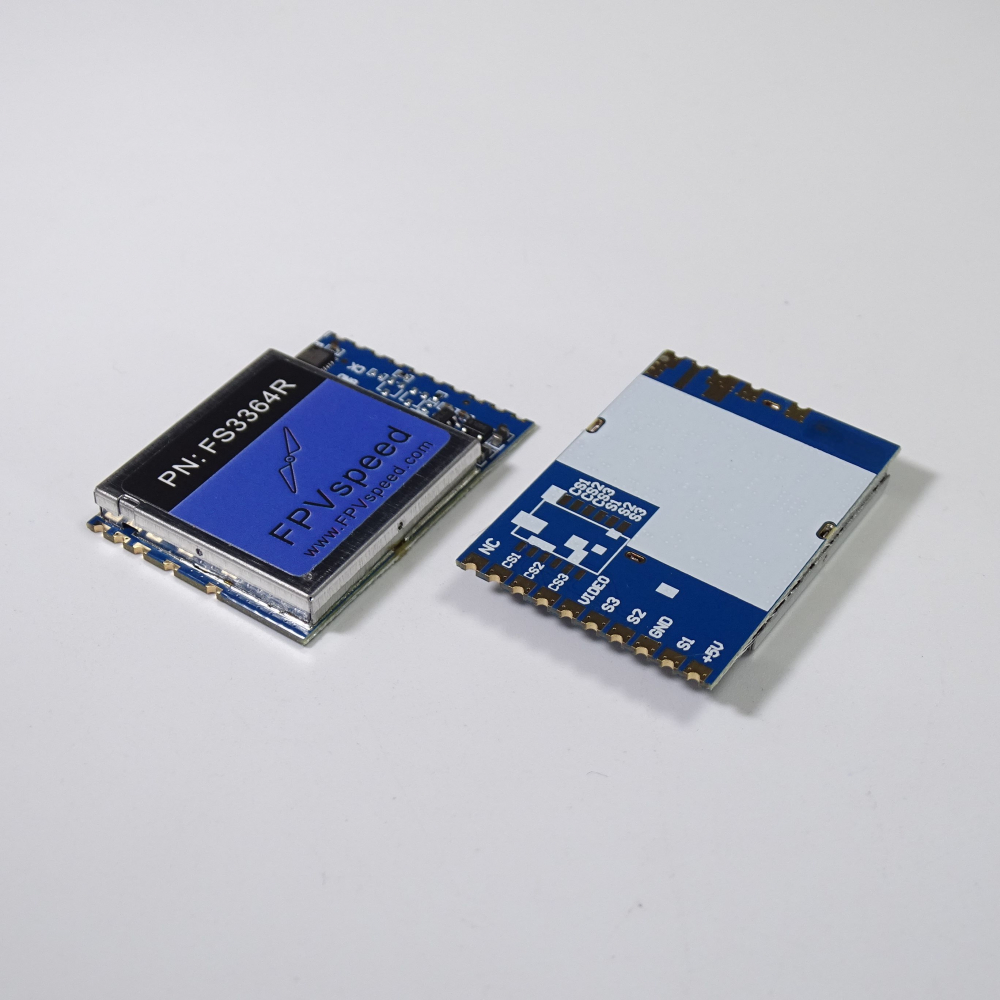

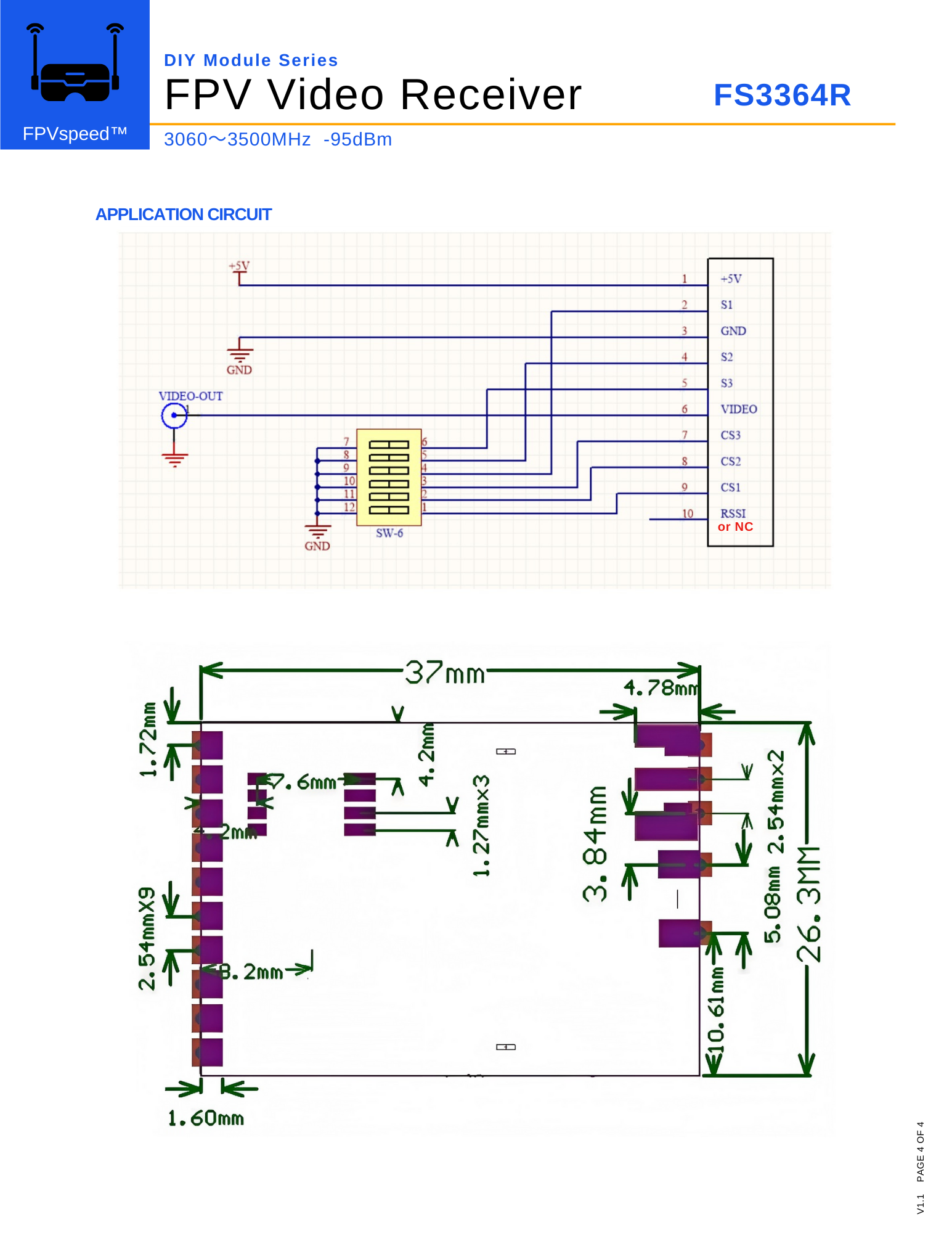

Назначение пинов (Pinout):

1. +5V IN
2. S1 (Frequency Select)
3. GND
4. S2
5. S3
6. Video Out
7. CS3
8. CS2
9. CS1
10. NC
11. GND
12. GND
13. GND
14. ANT IN
15. GND

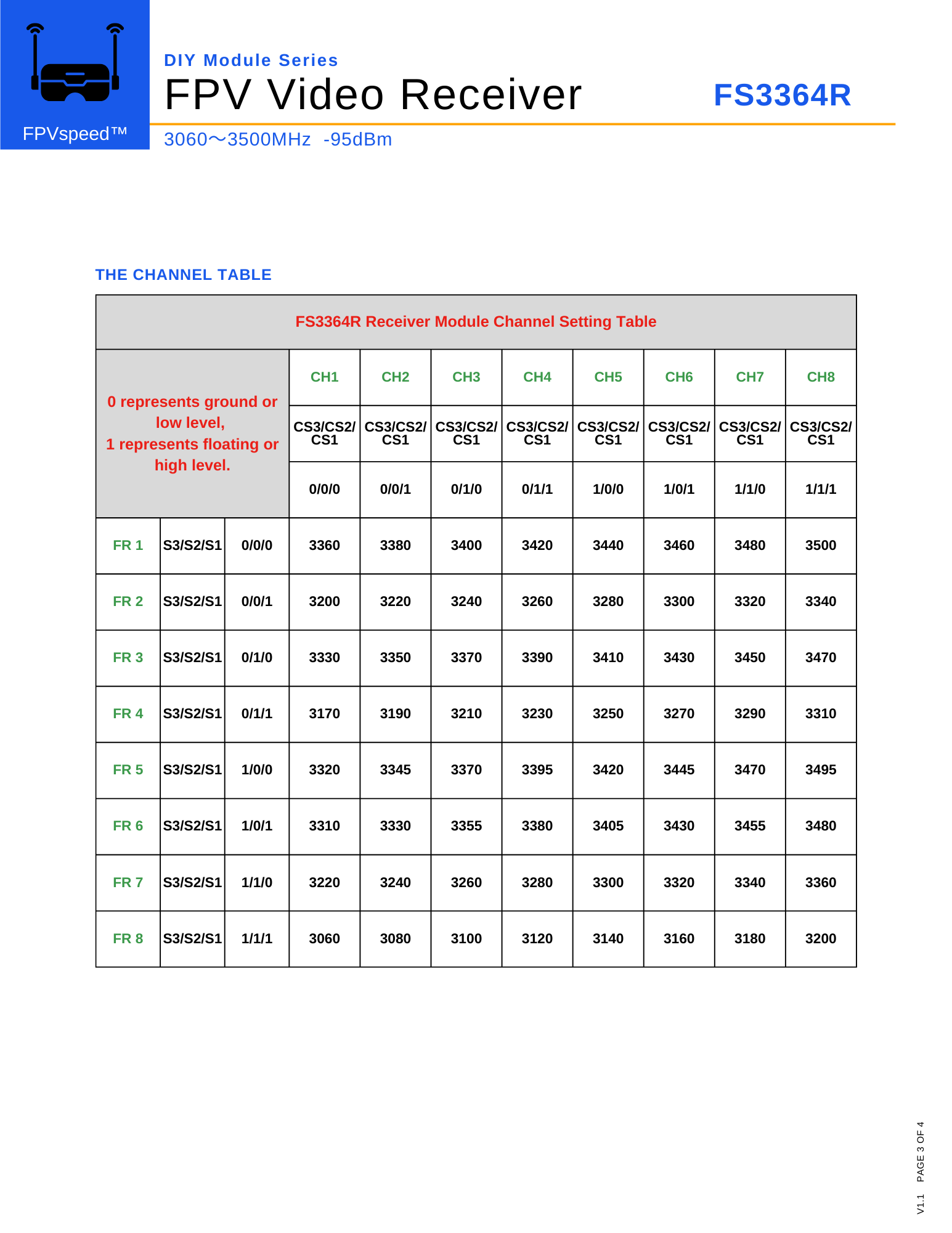

Таблица каналов (Channel Table):

Каналы переключаются комбинацией сигналов на S3/S2/S1 и CS3/CS2/CS1.

Применение:

• FPV дроны
• Системы беспроводной видеопередачи
• Мониторинг транспорта
• DIY-проекты и радиоинженерия
