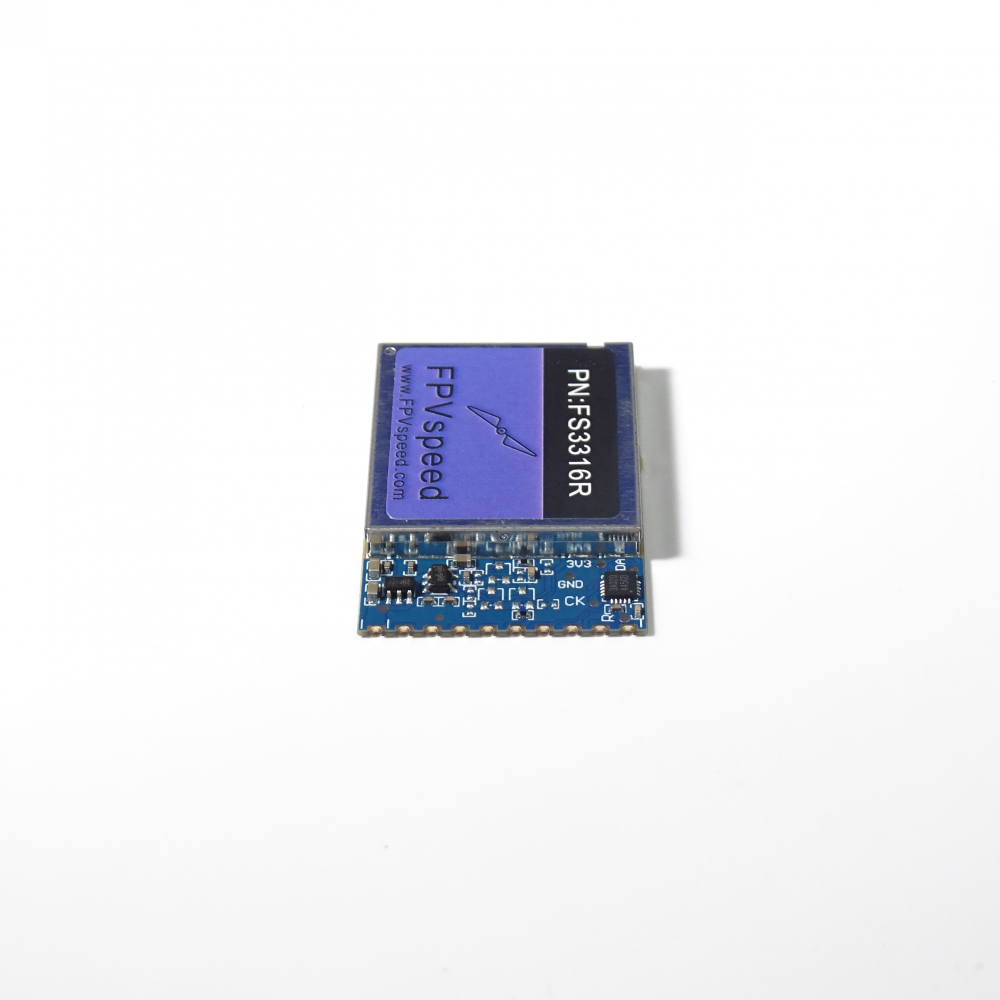

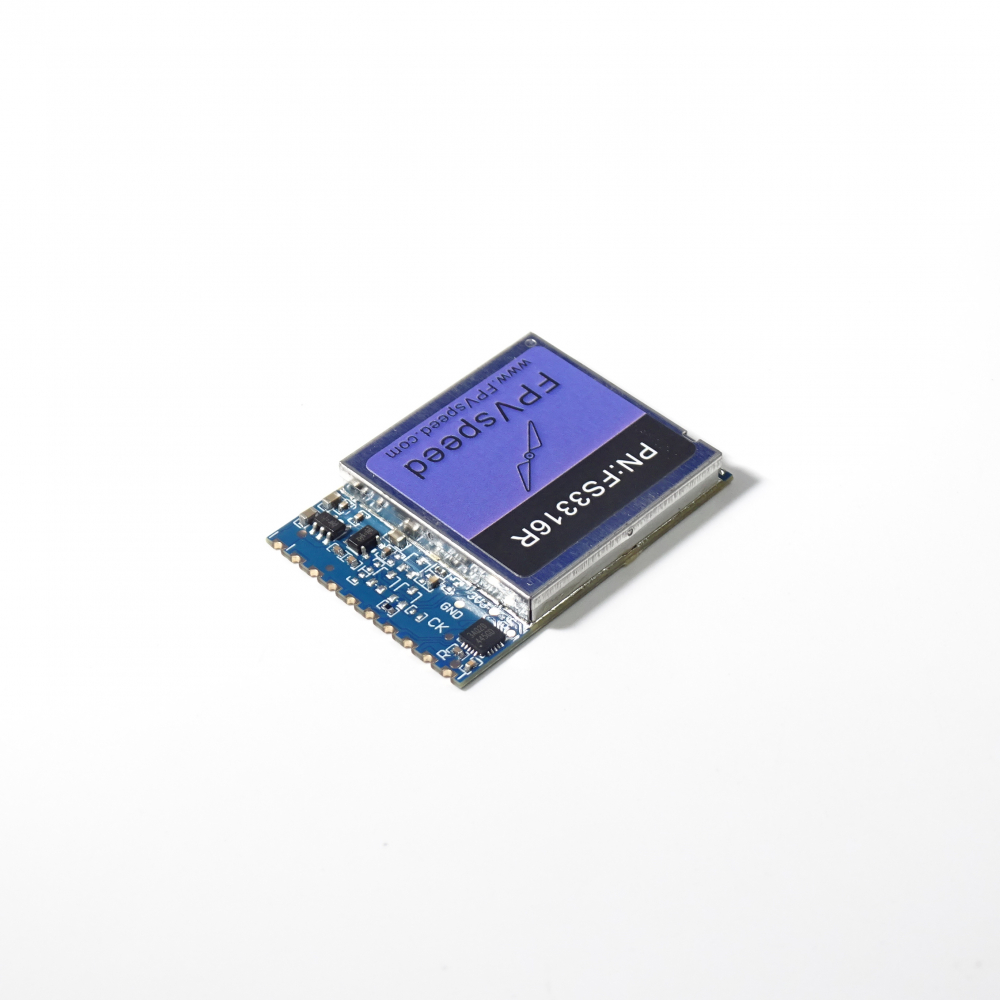

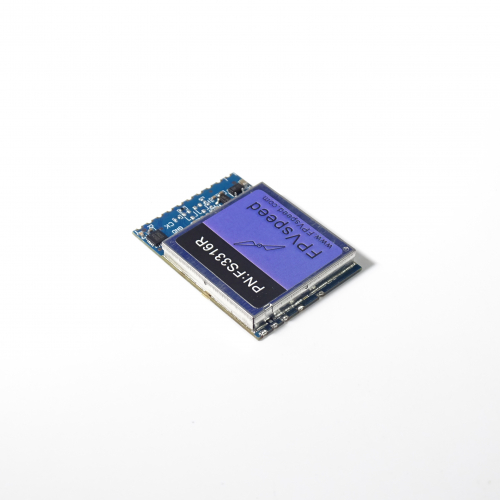

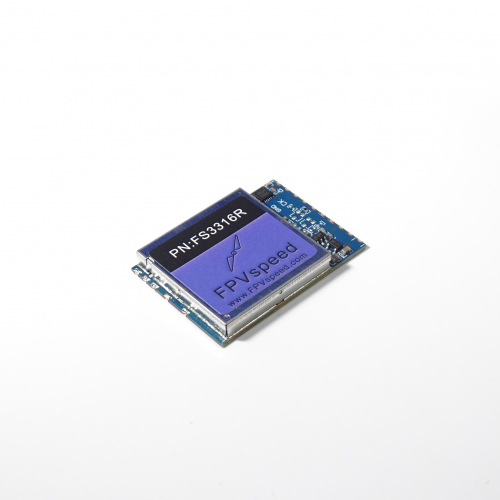

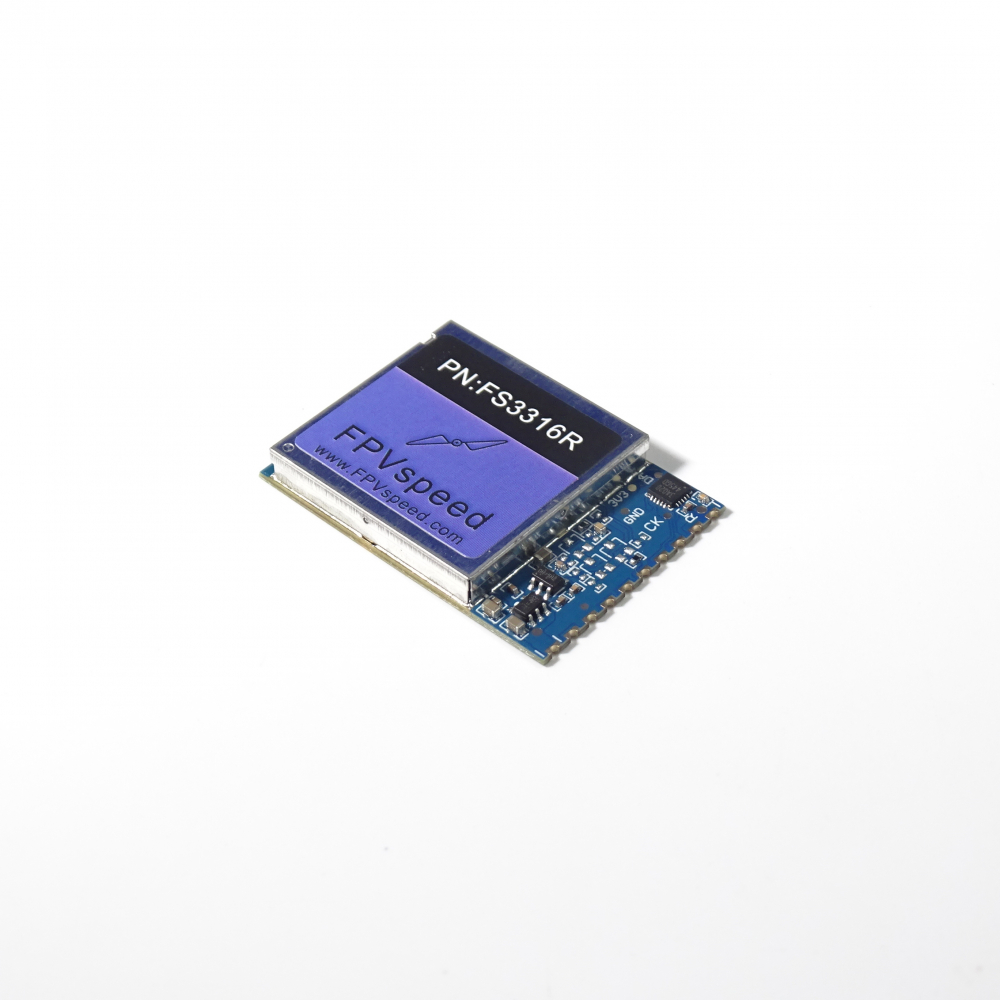

FPV видеоприёмник FPVspeed FS3316R 3170–3470 МГц с высокой чувствительностью −95 дБм и RSSI

FPVspeed FS3316R — это высокочастотный аналоговый видеоприемник, работающий в диапазоне 3170–3470 МГц, предназначенный для систем беспроводной видеопередачи, FPV-дронов, мониторинга транспорта и других радиочастотных приложений. Он обеспечивает чувствительность -95 дБм, демодуляцию FM/PLL, стабильность частоты ±200 кГц и поддержку RSSI.

Модуль имеет широкую полосу ПЧ 16.5 МГц, низкий уровень утечки гетеродина, стабильную работу в сложных условиях и удобное управление через логические входы (CS1/2/3 и S1). Частоты задаются с помощью встроенной таблицы конфигураций.

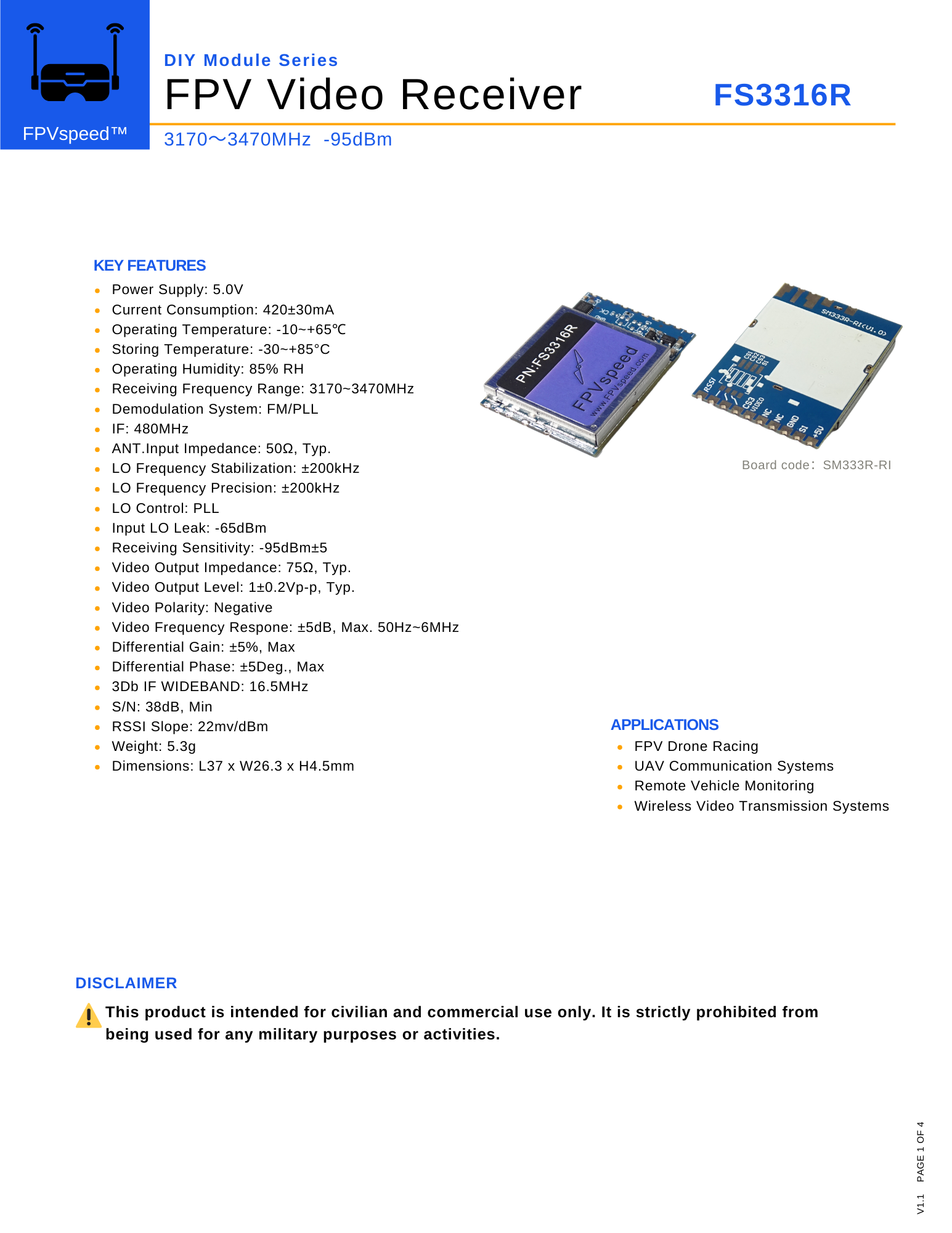

Характеристики:

• Питание: 5.0 В
• Потребляемый ток: 420 ± 30 мА
• Рабочая температура: -10℃ ~ +65℃
• Температура хранения: -30℃ ~ +85℃
• Рабочая влажность: до 85% RH
• Диапазон приема: 3170 ~ 3470 МГц
• Демодуляция: FM / PLL
• Промежуточная частота (IF): 480 МГц
• Входное сопротивление антенны: 50 Ом, тип.
• Стабилизация частоты LO: ±200 кГц
• Управление гетеродином: PLL
• Утечка входного LO: -65 дБм
• Чувствительность приема: -95 дБм ± 5
• Сопротивление видеовыхода: 75 Ом, тип.
• Уровень видеовыхода: 1 ± 0.2 Впик-пик, тип.
• Полярность видео: Отрицательная
• Частотный отклик видео: ±5 дБ (50 Гц ~ 6 МГц)
• Дифференциальное усиление: ±5 %, макс.
• Дифференциальная фаза: ±5°, макс.
• Ширина полосы ПЧ (3 дБ): 16.5 МГц
• Отношение сигнал/шум (SNR): ≥38 дБ
• RSSI наклон: 22 мВ/дБм
• Вес: 5.3 г
• Размеры: 37 × 26.3 × 4.5 мм

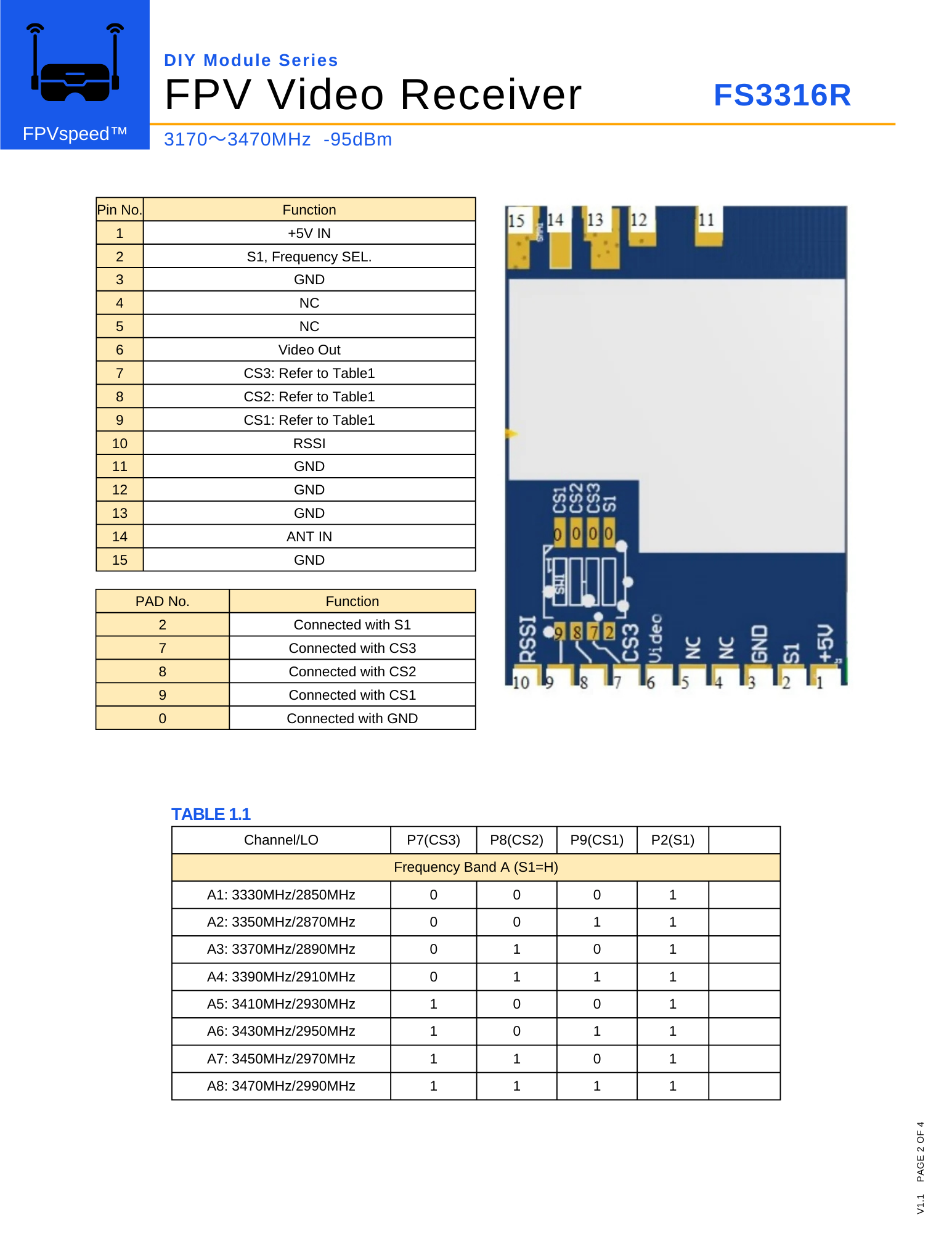

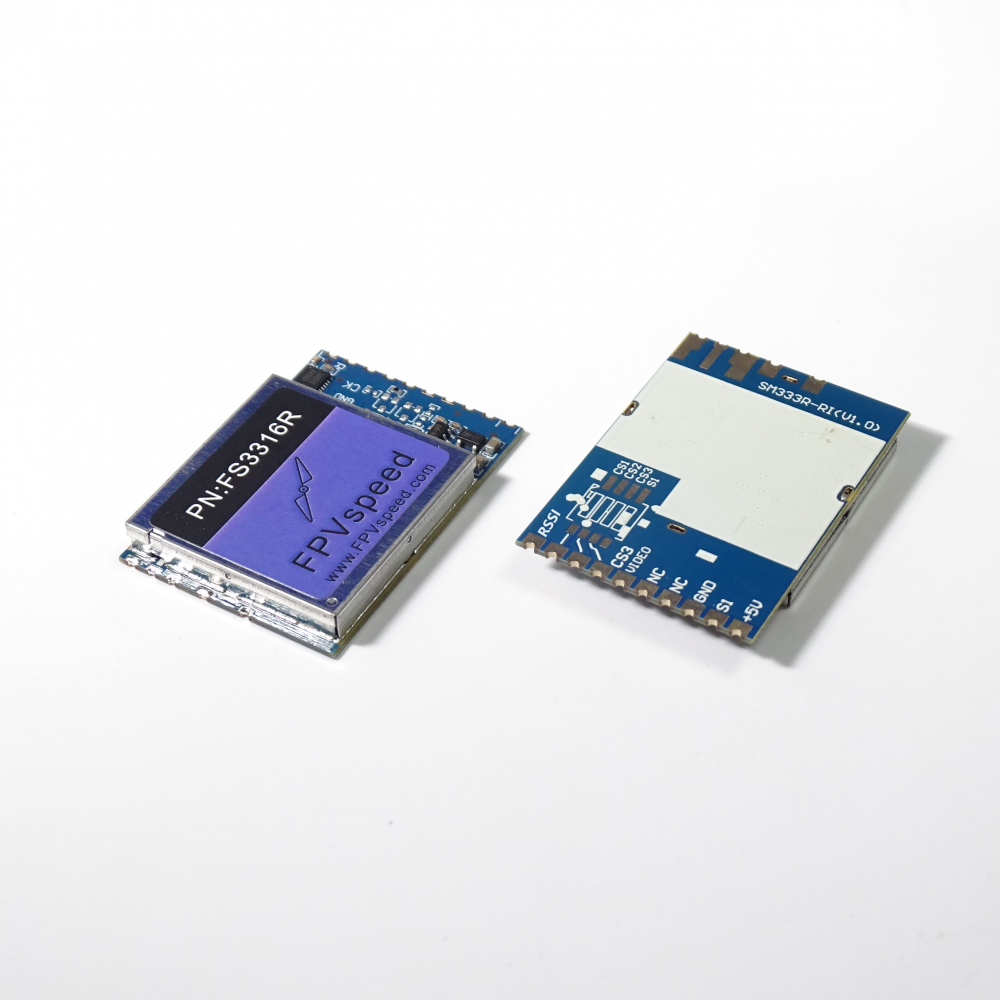

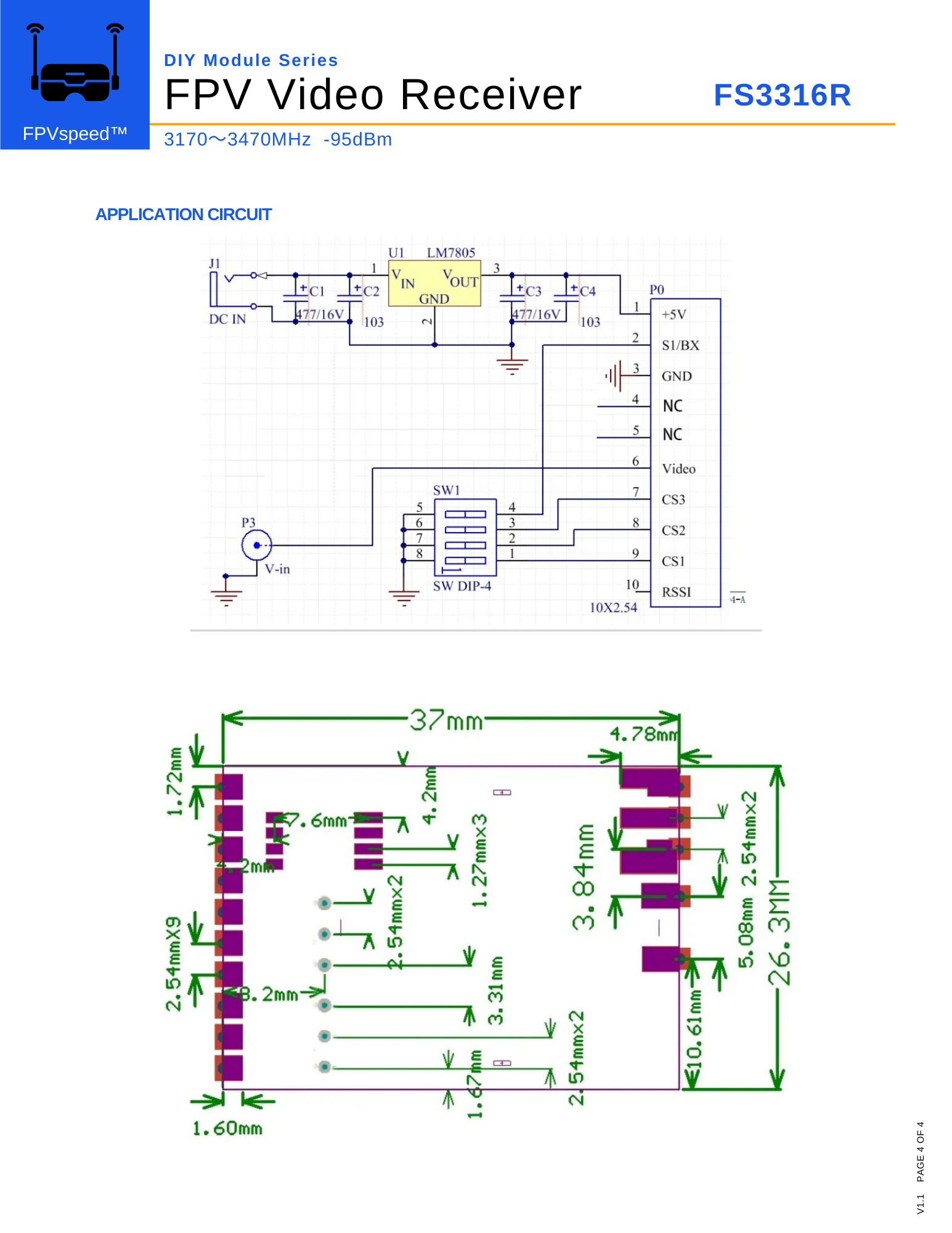

Назначение пинов (Pinout):

1. +5V IN
2. S1 (выбор диапазона)
3. GND
4. NC
5. NC
6. Video Out
7. CS3
8. CS2
9. CS1
10. RSSI
11. GND
12. GND
13. GND
14. ANT IN
15. GND

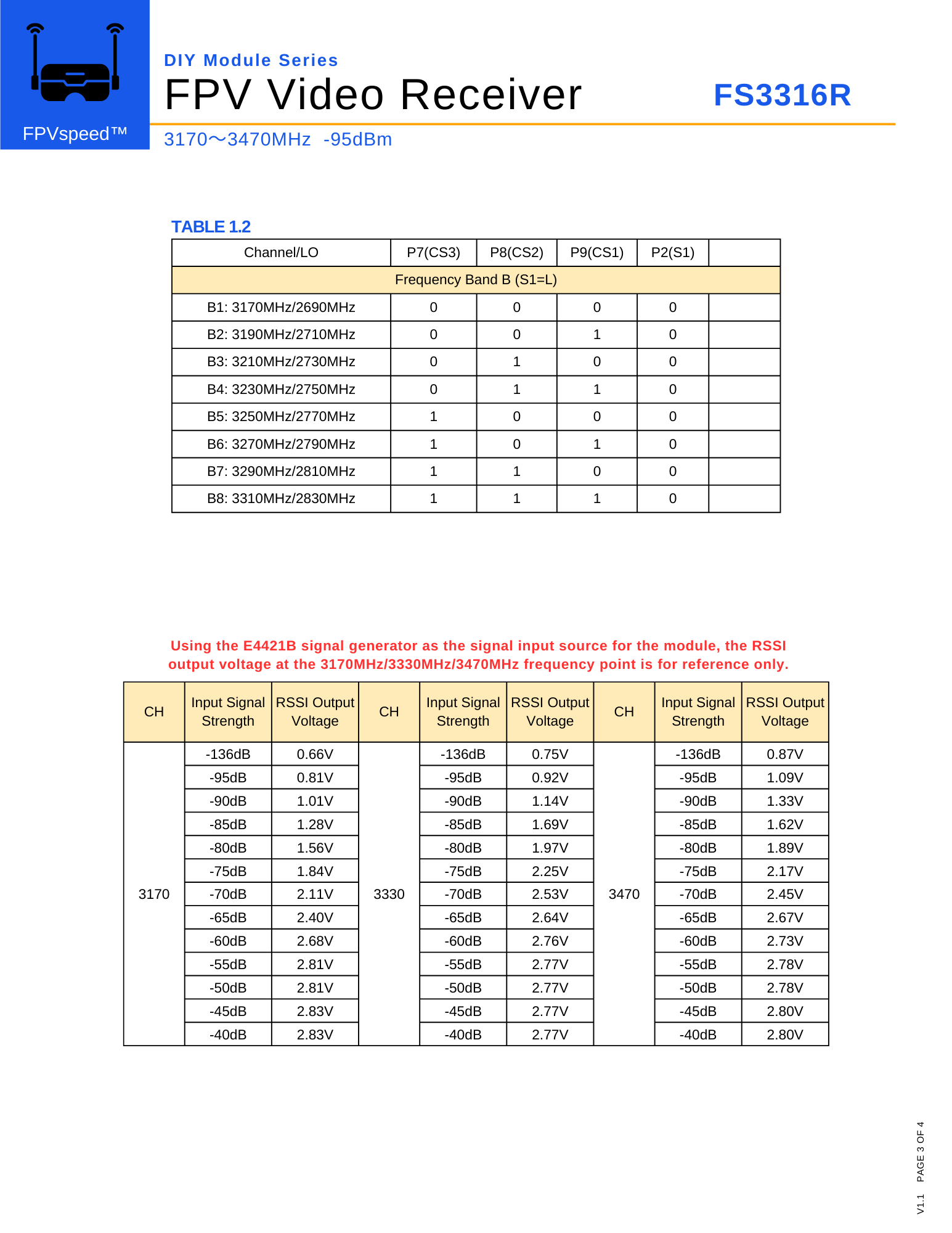

Частотные таблицы:

Таблица A (S1=H):

Таблица B (S1=L):

Области применения:

• FPV-дроны
• Системы беспроводной видеопередачи
• Мониторинг транспорта
• Радиочастотные проекты и DIY
