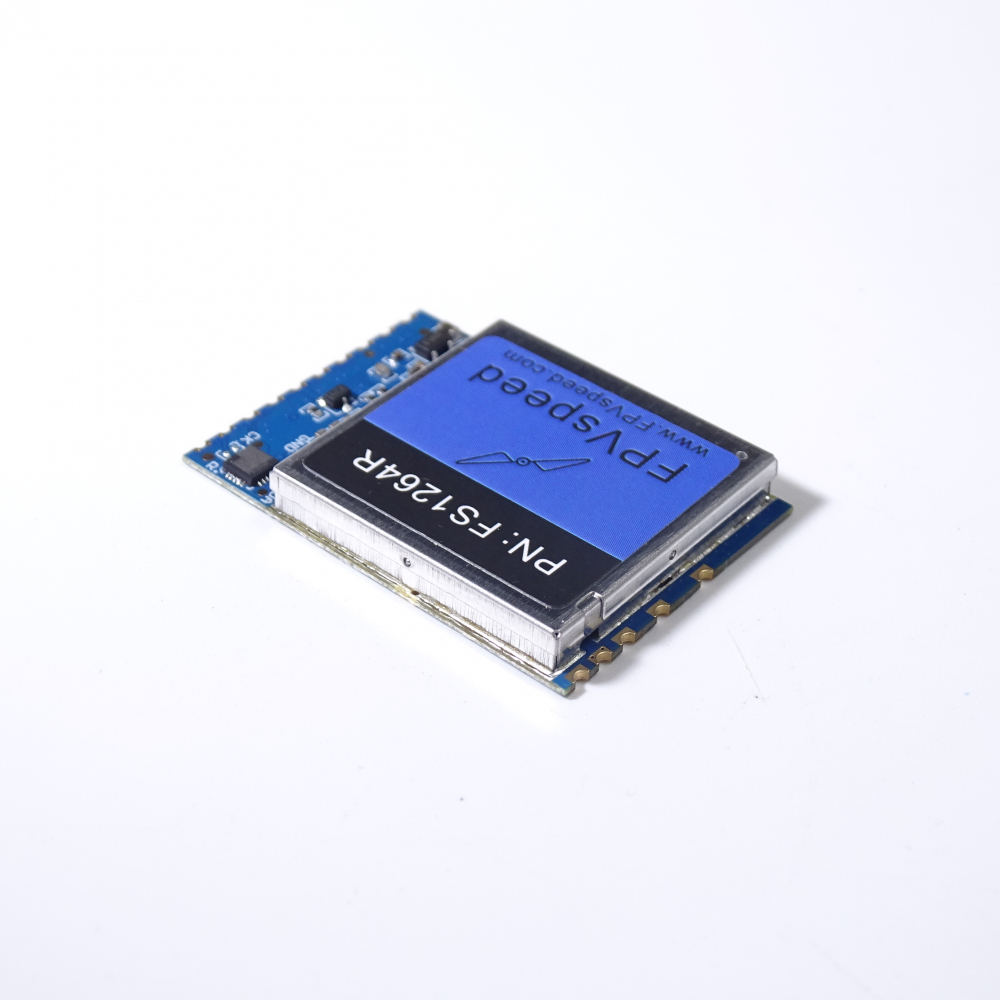

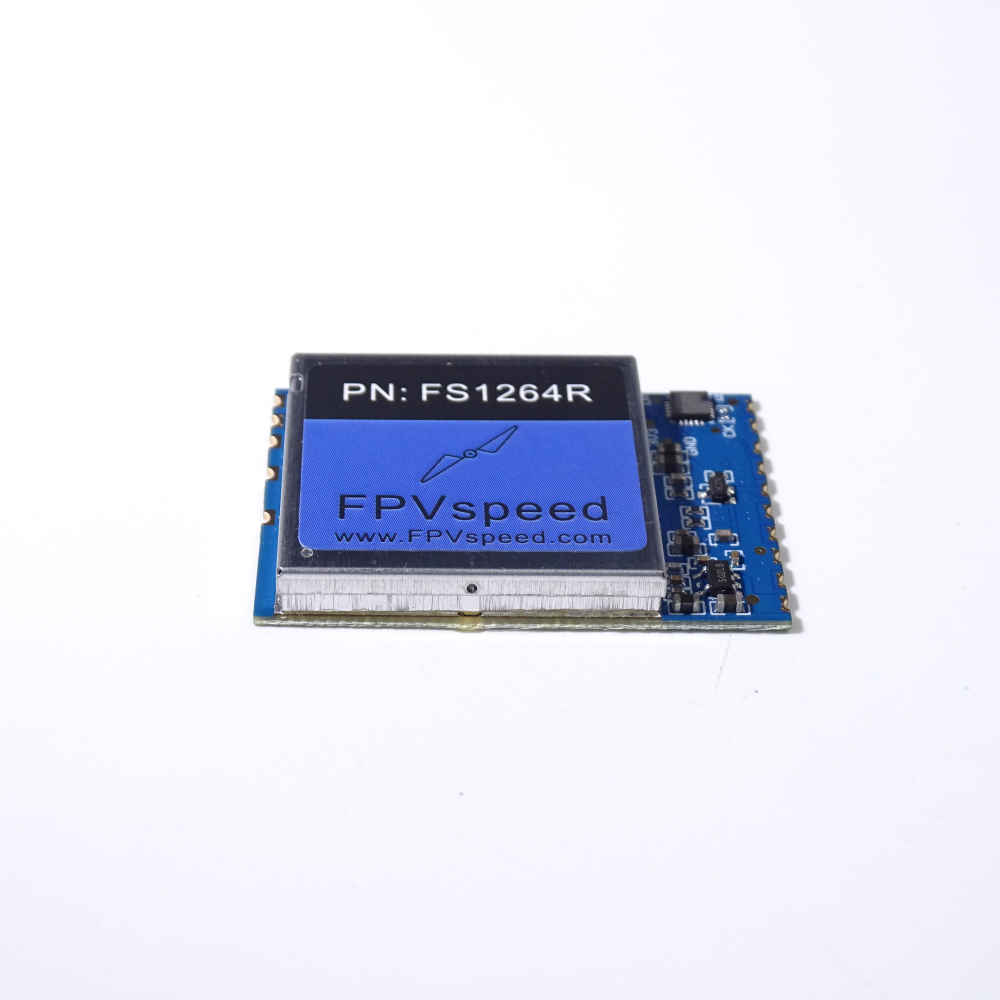

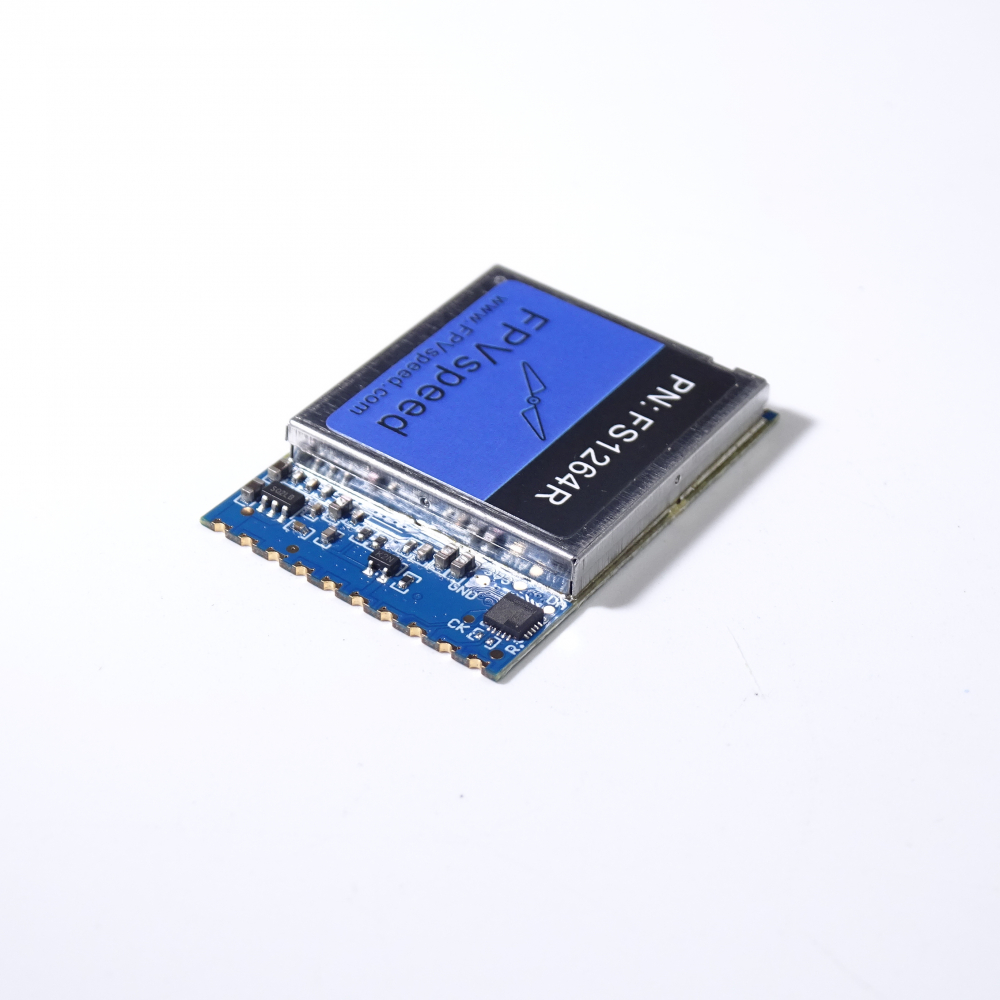

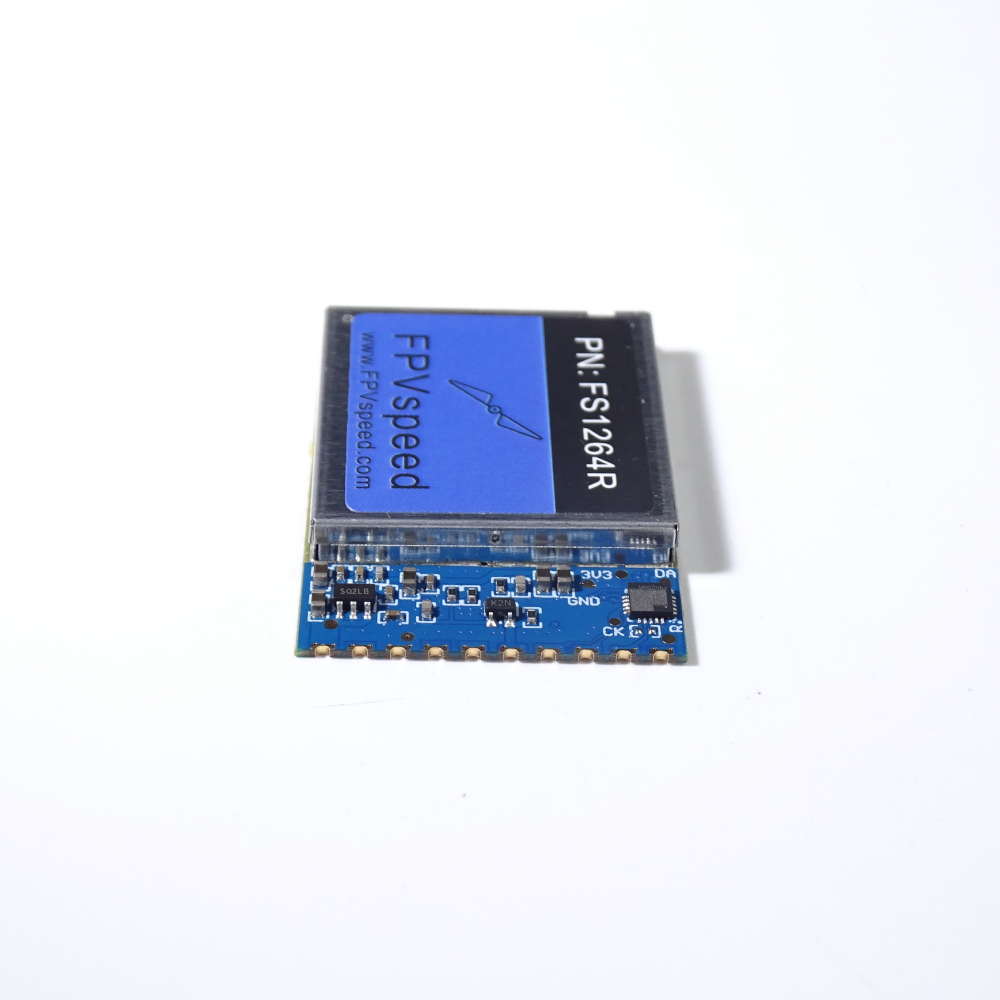

FPV видеоприёмник FPVspeed FS1264R 1080–2200 МГц 64 канала с поддержкой RSSI и FM/PLL

FPVspeed FS1264R — это высокочувствительный модуль беспроводного видеоприема с поддержкой 64 каналов в диапазоне 1080–2200 МГц. Разработанный для интеграции в DIY-проекты, FPV-дроны и системы видеонаблюдения, он сочетает высокую производительность, компактные размеры и широкую функциональность.

Модуль обеспечивает демодуляцию FM/PLL, чувствительность до -95 дБм, стабильность гетеродина ±100 кГц, а также поддержку RSSI с выходным напряжением до 1,28 В. Частоты и режимы работы переключаются через пайку на 1,27-мм DIP-площадках или по сигналам управления.

Отлично подходит для FPV-дронов, тестирования сигналов, радиомониторинга и других высокочастотных применений, где важны стабильность, компактность и точность приёма.

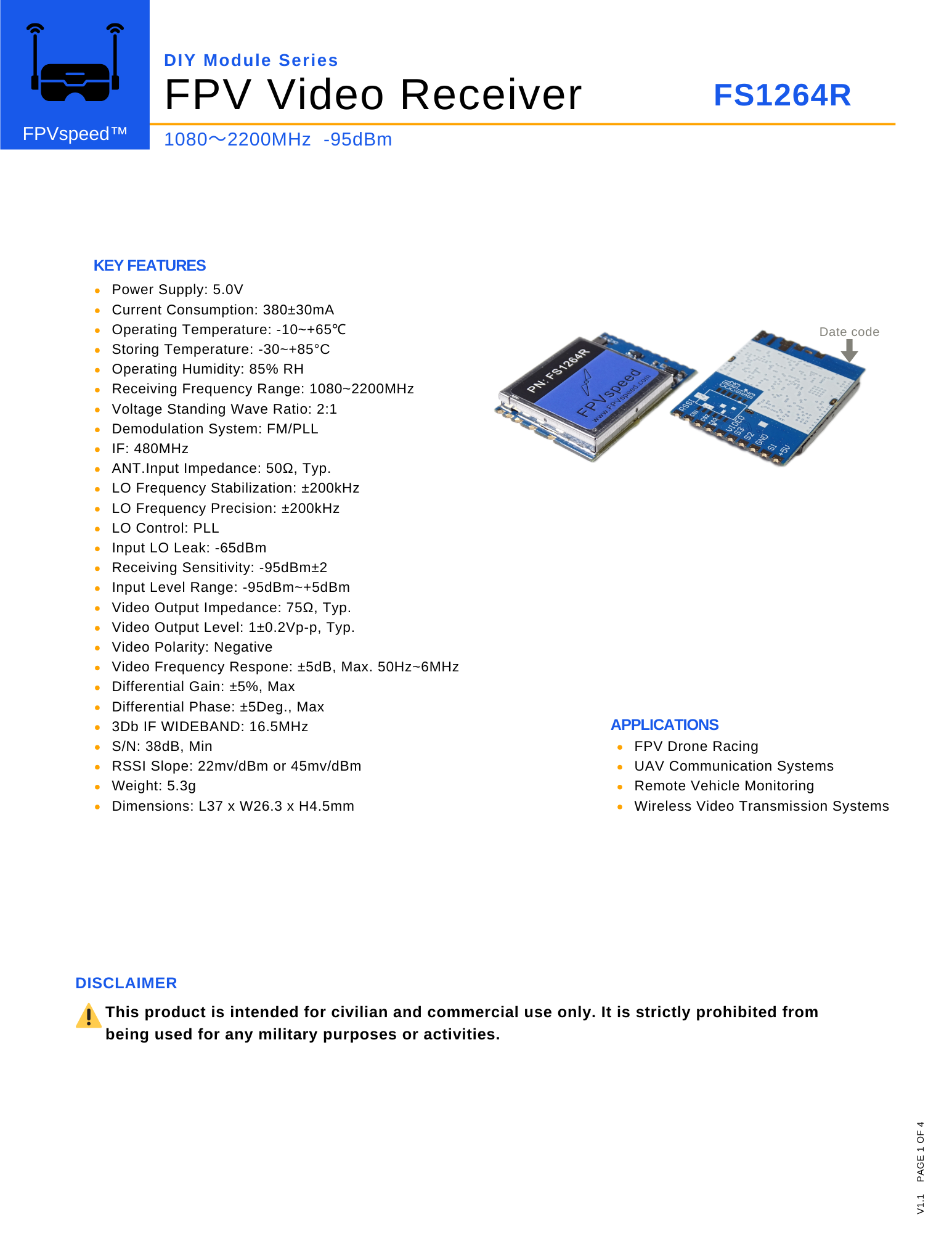

Характеристики:

• Питание: 5.0 В
• Потребляемый ток: 380 ± 30 мА
• Рабочая температура: -10℃ ~ +65℃
• Температура хранения: -30℃ ~ +85℃
• Рабочая влажность: до 85% RH
• Частотный диапазон приема: 1080 ~ 2200 МГц
• Количество каналов: 64
• Демодуляция: FM / PLL
• Промежуточная частота (IF): 480 МГц
• Входное сопротивление антенны: 50 Ом, тип.
• Стабилизация частоты гетеродина: ±100 кГц
• Точность частоты LO: ±200 кГц
• Управление LO: PLL
• Утечка гетеродина: -65 дБм
• Чувствительность приема: -95 дБм ± 2
• Диапазон входного уровня: -95 дБм ~ +5 дБм
• Сопротивление видеовыхода: 75 Ом, тип.
• Уровень видеосигнала: 1 ± 0.2 В (Vp-p), тип.
• Полярность видеосигнала: Отрицательная
• Частотная характеристика видео: ±5 дБ (50 Гц ~ 6 МГц), макс.
• Дифференциальное усиление: ±5 %, макс.
• Дифференциальная фаза: ±5°, макс.
• Ширина ПЧ (3 дБ): 16.5 МГц
• Отношение сигнал/шум: ≥38 дБ
• Выходное напряжение RSSI (-30…+90 дБм): 0.7 ~ 2.2 В
• RSSI наклон: 22 мВ/дБм или 45 мВ/дБм
• Размеры: 37 × 26.3 × 4.5 мм
• Вес: 5.3 г

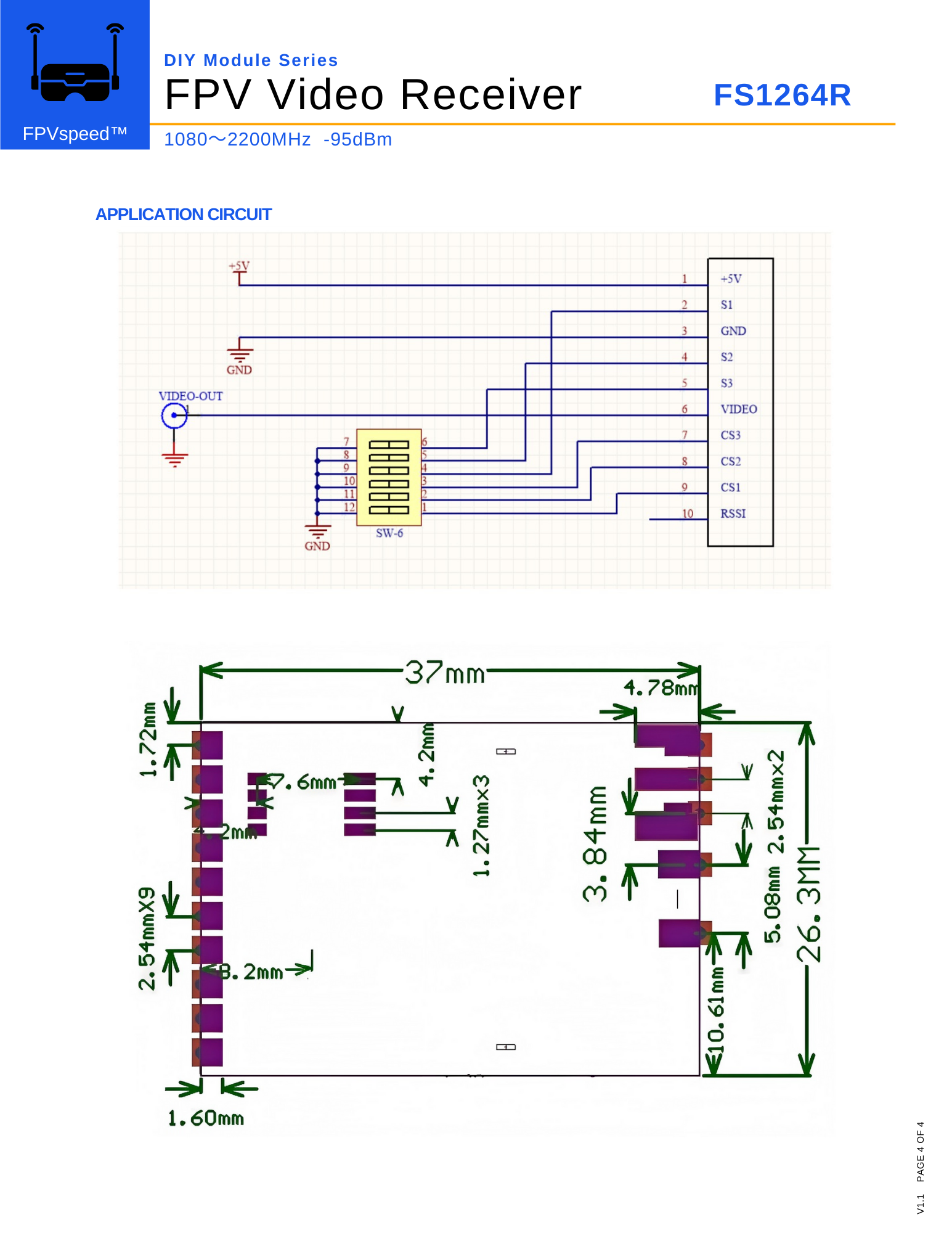

Назначение пинов (Pinout):

1. +5V IN

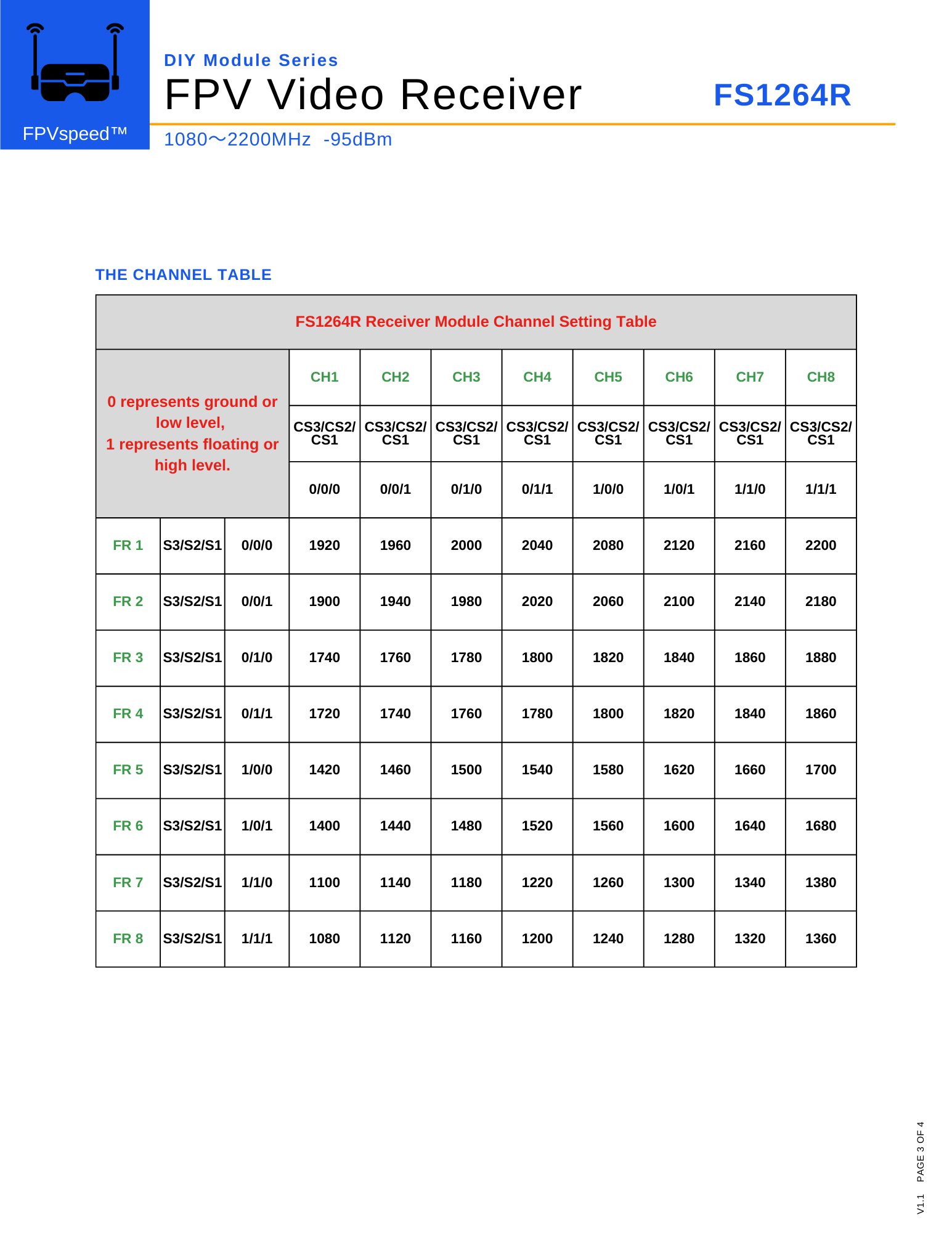

2. S1, выбор частоты
3. GND
4. S2, выбор частоты
5. S3, выбор частоты
6. Video Out
7. CS3 (перемычка/таблица)
8. CS2
9. CS1
10. RSSI
11. GND
12. GND
13. GND
14. ANT IN
15. GND

Области применения:

• FPV-дроны
• Системы беспроводной видеопередачи
• Радиомониторинг транспорта
• DIY-проекты и вторичная разработка
