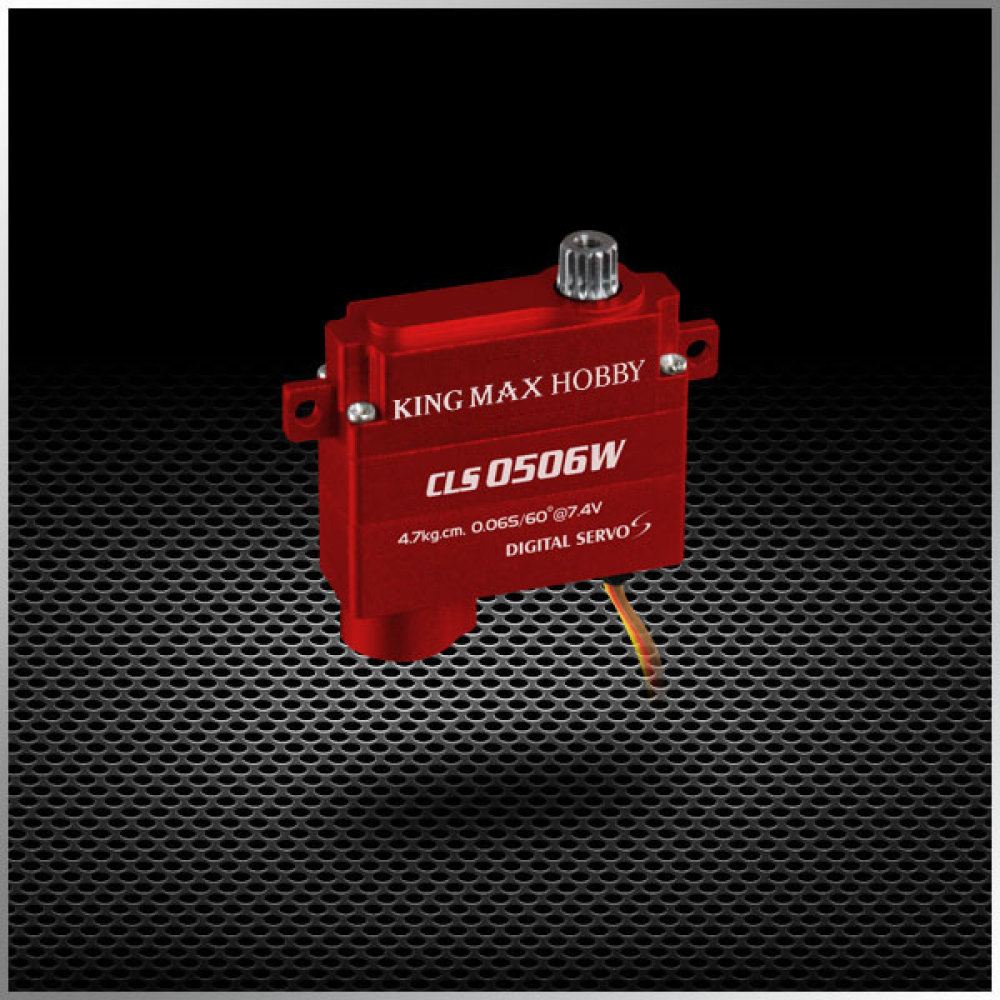

CLS0506W цифровой wing серво с coreless мотором и стальными шестернями

CLS0506W — ультракомпактный цифровой сервопривод для крыльевых систем, обладающий малым весом всего 9.8 г и высокой скоростью отклика. Устройство оснащено coreless мотором, прочными стальными шестернями и надёжным корпусом из CNC-алюминия. Для плавного и точного движения конструкция дополнена двумя шариковыми подшипниками. Серво работает в диапазоне напряжений 5.0–8.4 В и выдаёт крутящий момент до 4.7 кг·см при 7.4 В. Благодаря высокой скорости (0.058 с/60° при 8.4 В) и миниатюрным габаритам 23.5×8×20 мм, он идеально подходит для крыльевых установок самолётов, планеров и компактных FPV-дронов.

Характеристики

• Тип шестерен: Steel gear.

• Сплайн: Mini 15T.

• Мотор: Coreless motor.

• Подшипники: 2BB.

• Мёртвая зона: 2 мкс по умолчанию.

• Влагозащита: Нет.

• Напряжение питания: DC 5.0–8.4 В.

• Номинальное рабочее напряжение: DC 7.4 В.

• Рабочая частота: 1520 мкс и 330 Гц.

• Рабочий угол: ±63° при 800–2200 мкс.

• Рабочая температура: −10 °C до +50 °C.

• Температура хранения: −20 °C до +60 °C.

• Скорость при 5.0 В: 0.10 с/60°.

• Скорость при 6.0 В: 0.08 с/60°.

• Скорость при 7.4 В: 0.06 с/60°.

• Скорость при 8.4 В: 0.058 с/60°.

• Крутящий момент удержания 7.4 В: 4.7 кг·см.

• Максимальный рабочий крутящий момент 7.4 В: 2.6 кг·см.

• Номинальный крутящий момент 5.0 В: 1.0 кг·см.

• Номинальный крутящий момент 6.0 В: 1.3 кг·см.

• Номинальный крутящий момент 7.4 В: 1.7 кг·см.

• Номинальный крутящий момент 8.4 В: 1.9 кг·см.

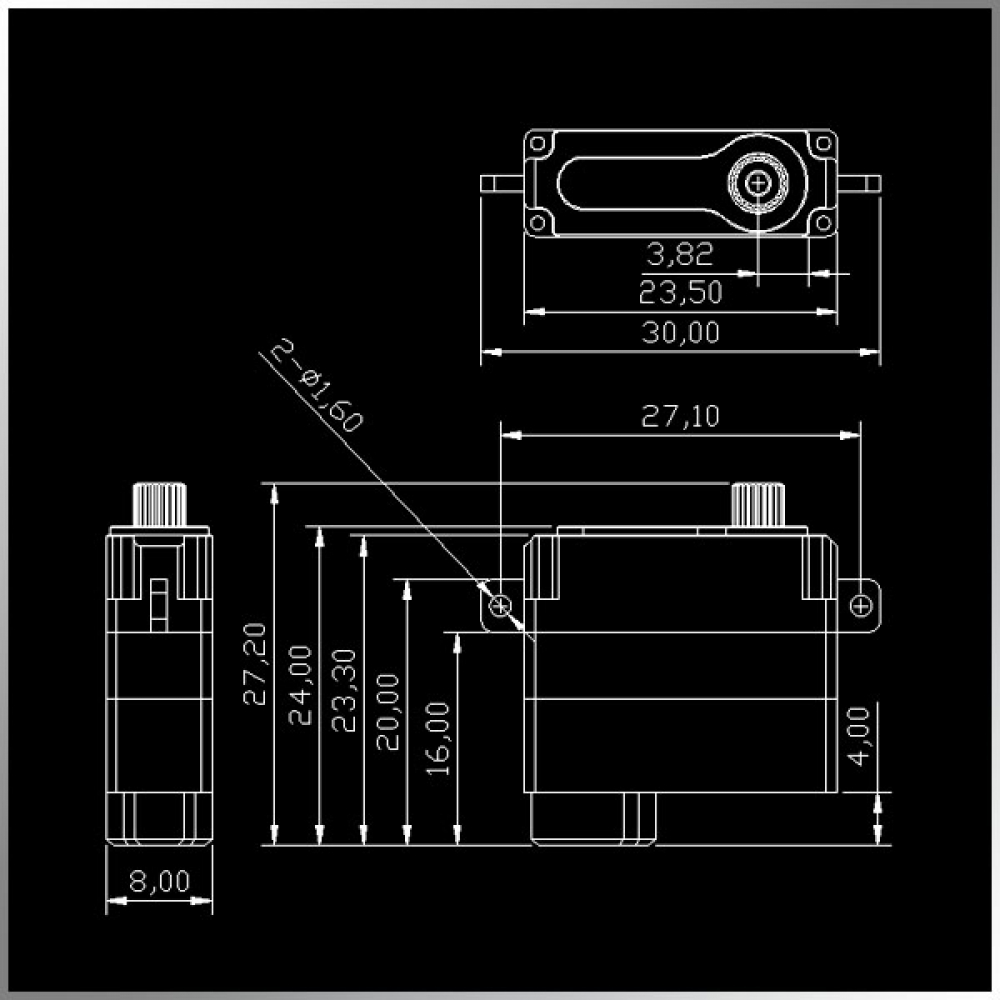

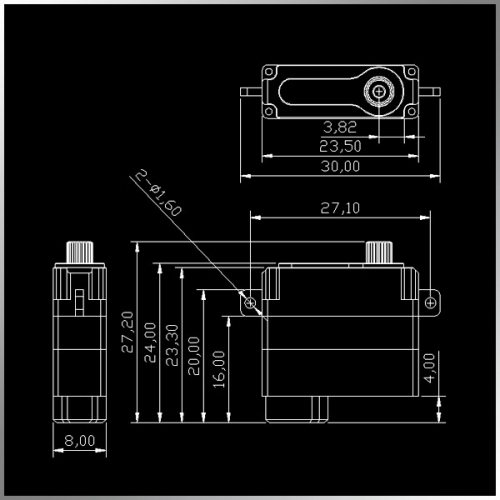

• Габариты: 23.5×8×20 мм.

• Вес: 9.8 г.

• Длина провода: JR 100 мм.

• Материал корпуса: CNC-алюминий.

Комплектация

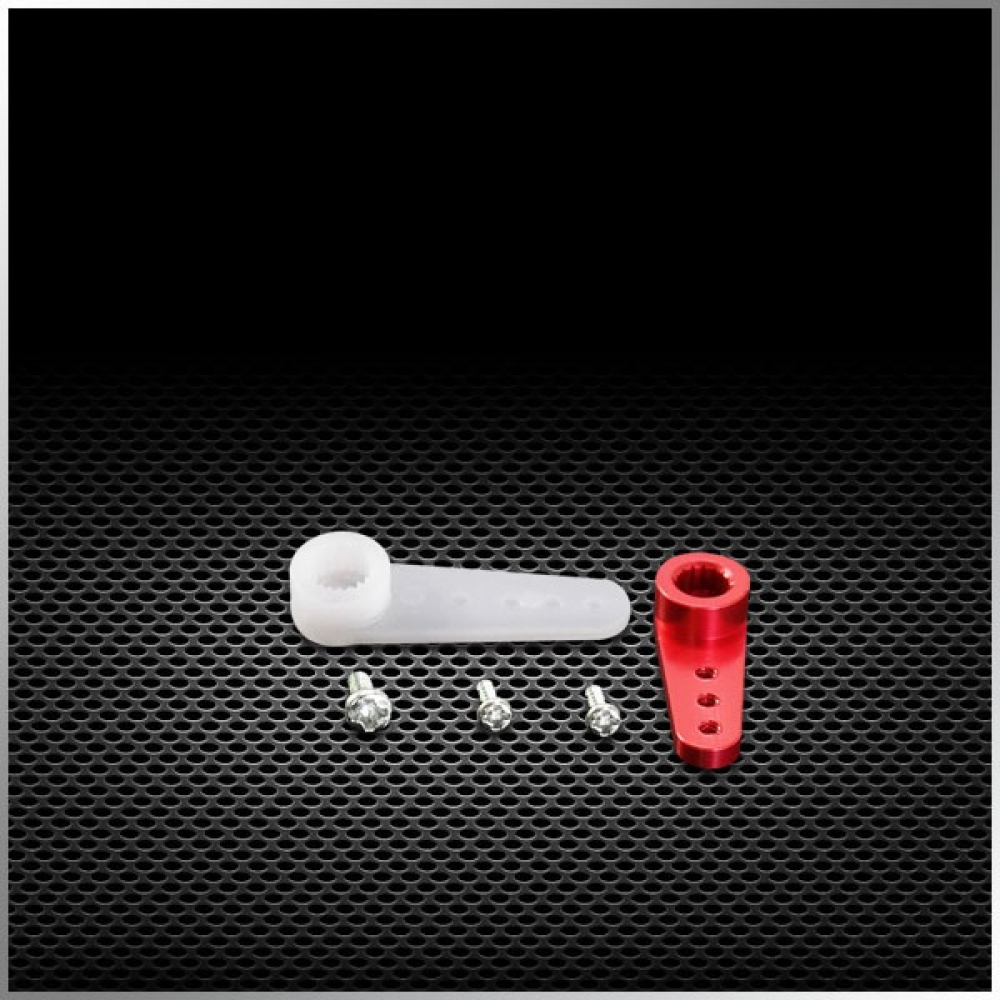

В комплект входит сервопривод CLS0506W и стандартный набор аксессуаров CLS0506W-001. Дополнительно доступен комплект CLS0506W-002 с шестернями, валами и двумя подшипниками (без моторной шестерни).

Меры безопасности

1. Используйте устройство только в диапазоне напряжений 5.0–8.4 В.

2. Не допускайте попадания влаги, так как влагозащита отсутствует.

3. Избегайте блокировки вала под нагрузкой.

4. Не превышайте допустимые механические нагрузки.

Отказ от ответственности

Производитель и продавец не несут ответственность за повреждения, вызванные использованием вне рекомендованных условий, неправильной установкой или модификациями.
Перед применением проверяйте совместимость с вашим оборудованием и проектом.

Преимущества

1. Минимальный вес — всего 9.8 г при высокой надёжности.

2. Coreless мотор обеспечивает плавность и стабильность работы.

3. Стальные шестерни для долговечности.

4. Два шариковых подшипника повышают точность движения.
5. Высокая скорость отклика 0.058 с/60° для точных манёвров.

6. Идеален для крыльевых систем и компактных моделей.
