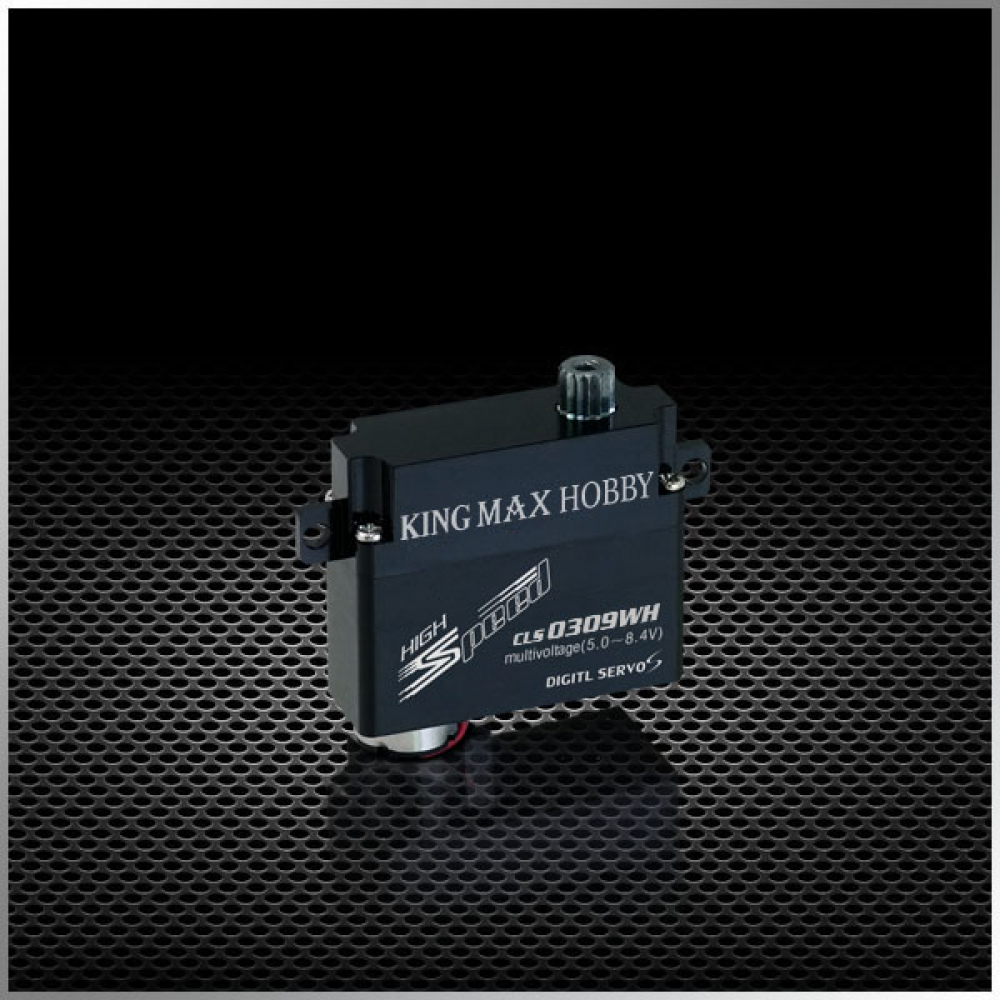

Микро цифровой серво CLS0309WH высокого напряжения с металлическими шестернями и coreless мотором

Цифровой серво CLS0309WH специально разработан для применения в условиях, где важны минимальные размеры и малый вес при сохранении высокой производительности. Его полностью металлические шестерни из меди и титана обеспечивают прочность, а coreless мотор даёт высокую скорость отклика. При напряжении 8.4 В серво развивает 5 кг·см усилия с откликом всего 0.06 сек/60°. Благодаря компактному размеру и весу всего 8.6 г он идеально подходит для FPV и микро авиамоделей.

Характеристики

• Сплайн: Mini 15T

• Подшипники: 2BB

• Мотор: Coreless мотор

• Материал шестерён: Металл (медь + титан)

• Корпус: CNC алюминиевый

• Толщина корпуса: 8 мм

• Мёртвая зона: 2μs по умолчанию

• Влагозащита: Нет

• Рабочее напряжение: DC3.5–8.4 В

• Рабочая частота: 1520μs/330hz

• Скорость при 3.5 В: 0.16 сек/60°

• Скорость при 5.0 В: 0.10 сек/60°

• Скорость при 6.0 В: 0.08 сек/60°

• Скорость при 7.4 В: 0.07 сек/60°

• Скорость при 8.4 В: 0.06 сек/60°

• Крутящий момент 3.5 В: 2.0 кг·см (27.78 oz/in)

• Крутящий момент 5.0 В: 3.0 кг·см (41.67 oz/in)

• Крутящий момент 6.0 В: 4.0 кг·см (55.56 oz/in)

• Крутящий момент 7.4 В: 4.5 кг·см (62.50 oz/in)

• Крутящий момент 8.4 В: 5.0 кг·см (69.45 oz/in)

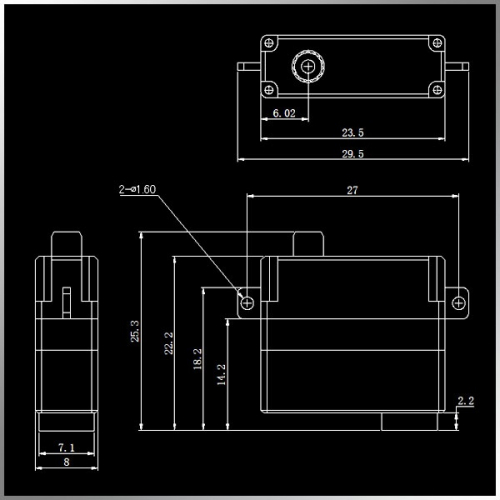

• Размеры: 23.5 × 8 × 20 мм

• Вес: 8.6 г

• Длина провода: 120 мм

Комплектация

Сервопривод CLS0309WH

Дополнительные аксессуары:

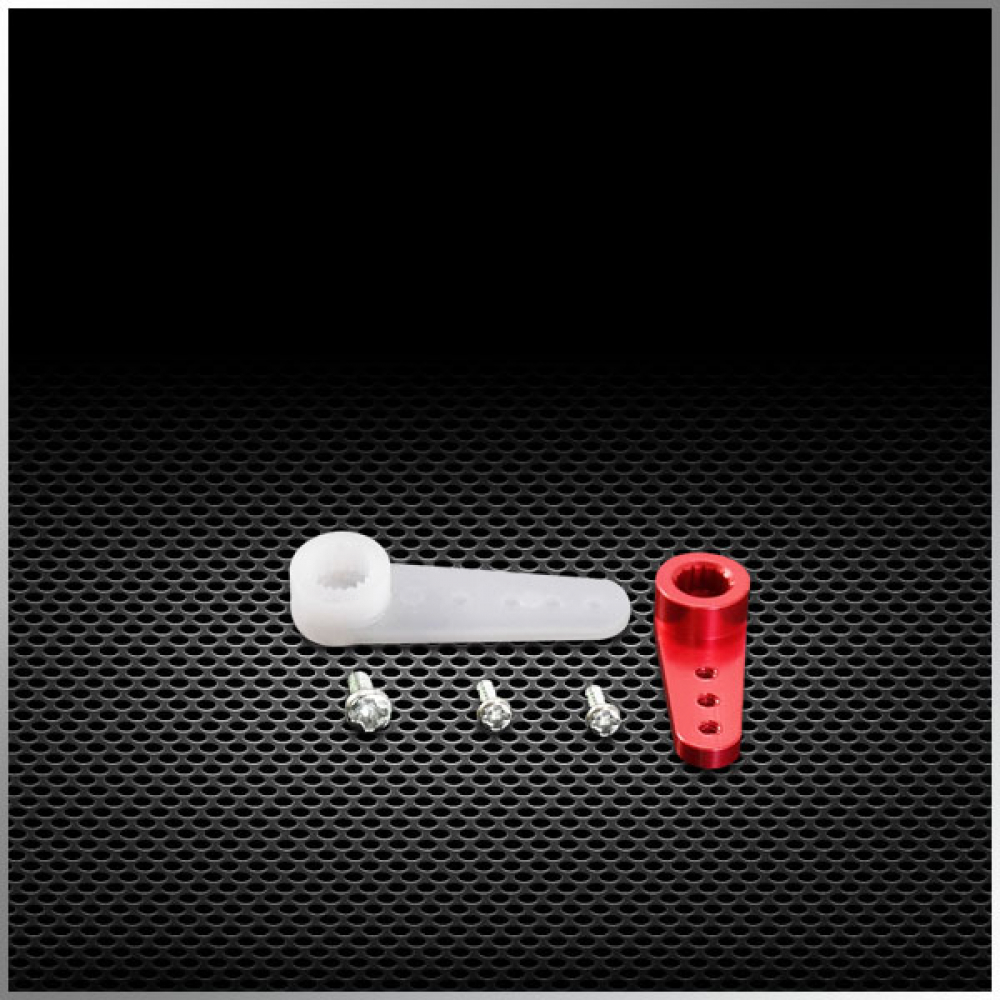

• CLS0309W-001 — комплект аксессуаров

• CLS0309W-002 — набор шестерён (шестерни, валы и 2 подшипника, без моторной шестерни)

Меры безопасности

1. Используйте серво только в указанном диапазоне напряжений.

2. Не подвергайте воздействию влаги.

3. Избегайте механических перегрузок при установке.

Отказ от ответственности

Продавец и производитель не несут ответственности за повреждения, вызванные неправильной установкой, эксплуатацией вне характеристик или перегрузкой устройства.

Преимущества

1. Компактный вес всего 8.6 г для микро моделей.

2. Крутящий момент до 5 кг·см при напряжении 8.4 В.

3. Ультратонкий корпус 8 мм для установки в ограниченные пространства.

4. Металлические шестерни из меди и титана для прочности и долговечности.

5. Coreless мотор и двойные подшипники для плавности и быстрого отклика.
