Микро цифровой серво C308H мультинвольтажный с металлическими шестернями и coreless мотором

Цифровой серво C308H создан для применения в микро моделях и FPV, где важны компактность и минимальный вес. Его стальные шестерни обеспечивают надёжность, а coreless мотор и двойные подшипники дают стабильность и плавность работы. При 7.4 В серво развивает 2.5 кг·см усилия с откликом 0.08 сек/60°, сохраняя при этом вес всего 9 г. Ультратонкий корпус толщиной 6 мм делает установку возможной даже в самых ограниченных пространствах.

Характеристики

• Сплайн: Mini 10T

• Подшипники: 2BB

• Мотор: Coreless мотор

• Материал шестерён: Сталь

• Корпус: CNC алюминиевый

• Толщина корпуса: 6 мм

• Мёртвая зона: 2μs по умолчанию

• Влагозащита: Нет

• Рабочее напряжение: DC3.5–8.4 В

• Номинальное рабочее напряжение: DC 7.4 В

• Рабочая частота: 1520μs/330hz

• Рабочий угол: ±63° @ 800us–2200us

• Рабочая температура: –10℃ ~ +50℃

• Температура хранения: –20℃ ~ +60℃

• Скорость при 3.5 В: 0.17 сек/60°

• Скорость при 5.0 В: 0.13 сек/60°

• Скорость при 6.0 В: 0.10 сек/60°

• Скорость при 7.4 В: 0.08 сек/60°

• Скорость при 8.4 В: 0.07 сек/60°

• Крутящий момент 7.4 В (макс.): 2.5 кг·см (34.72 oz/in)

• Максимальное рабочее усилие 7.4 В: 1.0 кг·см (13.89 oz/in)

• Номинальное усилие 3.5 В: 0.45 кг·см (6.25 oz/in)

• Номинальное усилие 5.0 В: 0.65 кг·см (9.02 oz/in)

• Номинальное усилие 6.0 В: 0.77 кг·см (10.69 oz/in)

• Номинальное усилие 7.4 В: 0.96 кг·см (13.33 oz/in)

• Номинальное усилие 8.4 В: 1.1 кг·см (15.27 oz/in)

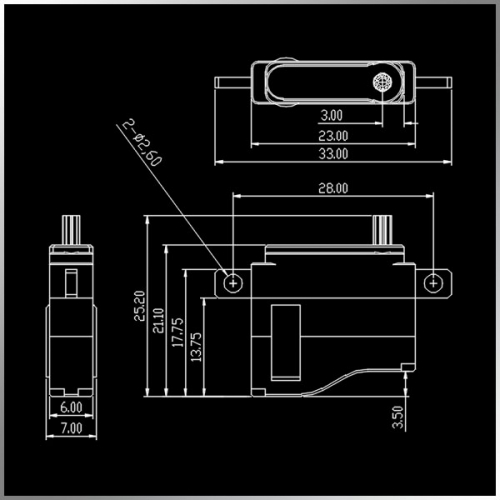

• Размеры: 23 × 6 × 21.6 мм

• Вес: 9 г

• Длина провода: JR 180 мм

Комплектация

Сервопривод C308H

Дополнительные аксессуары:

• C308H-001 — комплект аксессуаров

• C308H-002 — набор шестерён (шестерни, валы и 2 подшипника, без моторной шестерни)

Меры безопасности

1. Используйте серво только в пределах допустимого диапазона напряжений.

2. Не допускайте попадания влаги и перегрузок.

3. Не допускайте перегрева при длительной эксплуатации.

Отказ от ответственности

Продавец и производитель не несут ответственности за поломки и повреждения, вызванные неправильной установкой, эксплуатацией вне характеристик или перегрузкой устройства.

Преимущества

1. Ультратонкий корпус 6 мм позволяет устанавливать в ограниченных местах.

2. Вес всего 9 г делает его идеальным для микро моделей.

3. Coreless мотор обеспечивает быстрый отклик и стабильность.

4. Стальные шестерни гарантируют долговечность и надёжность.

5. Поддержка мультинвольтажа 3.5–8.4 В для универсального применения.
