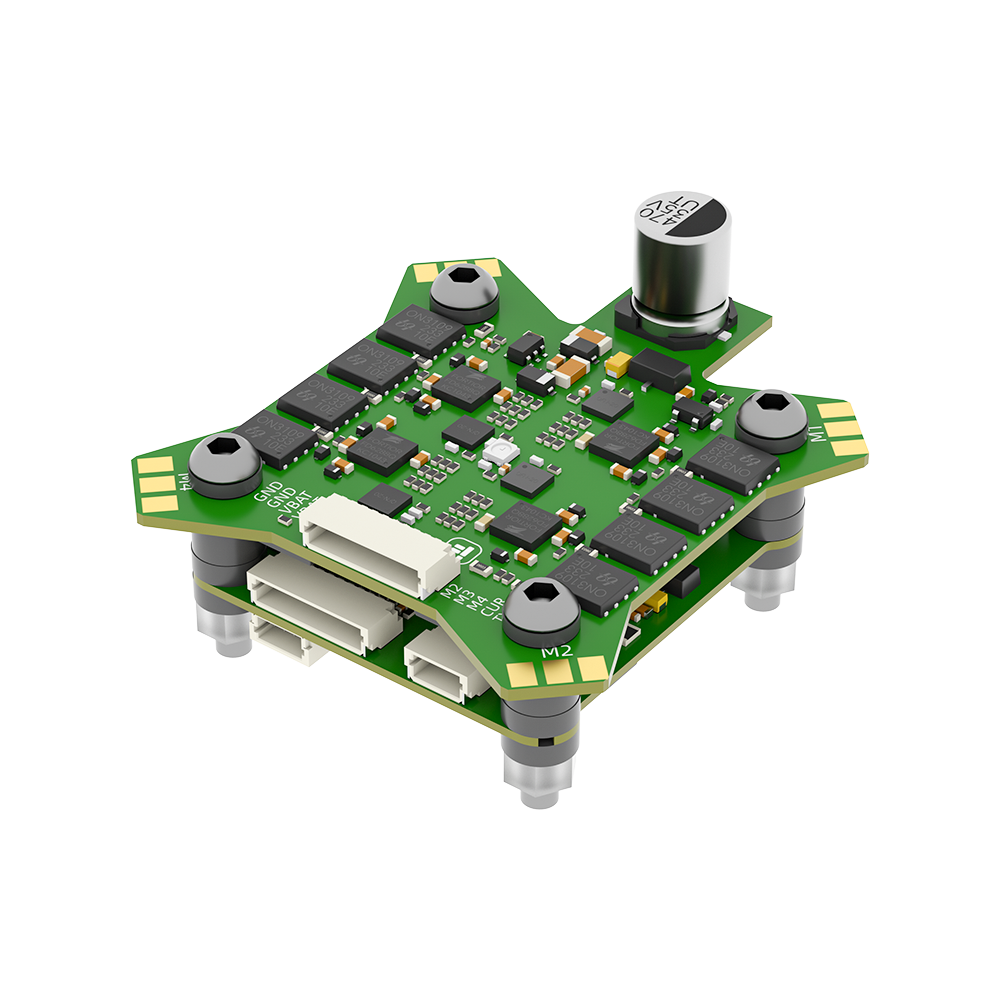

Стек полётного контроллера F7 с регулятором скорости 4-в-1 55A 2–6S BLITZ F7 E55S для FPV-дронов

Стек полётного контроллера F7 с регулятором скорости 4-в-1 55A 2–6S BLITZ F7 E55S разработан для обеспечения высокой производительности, надежности и совместимости с современными FPV-дронами.

FC Особенности:

• Усовершенствованная схема, высококачественные компоненты и низкий уровень помех.

• Разъём DJI HD VTX (Plug-and-Play, без пайки)

• Светодиоды-индикаторы для отладки

• LC фильтр на борту

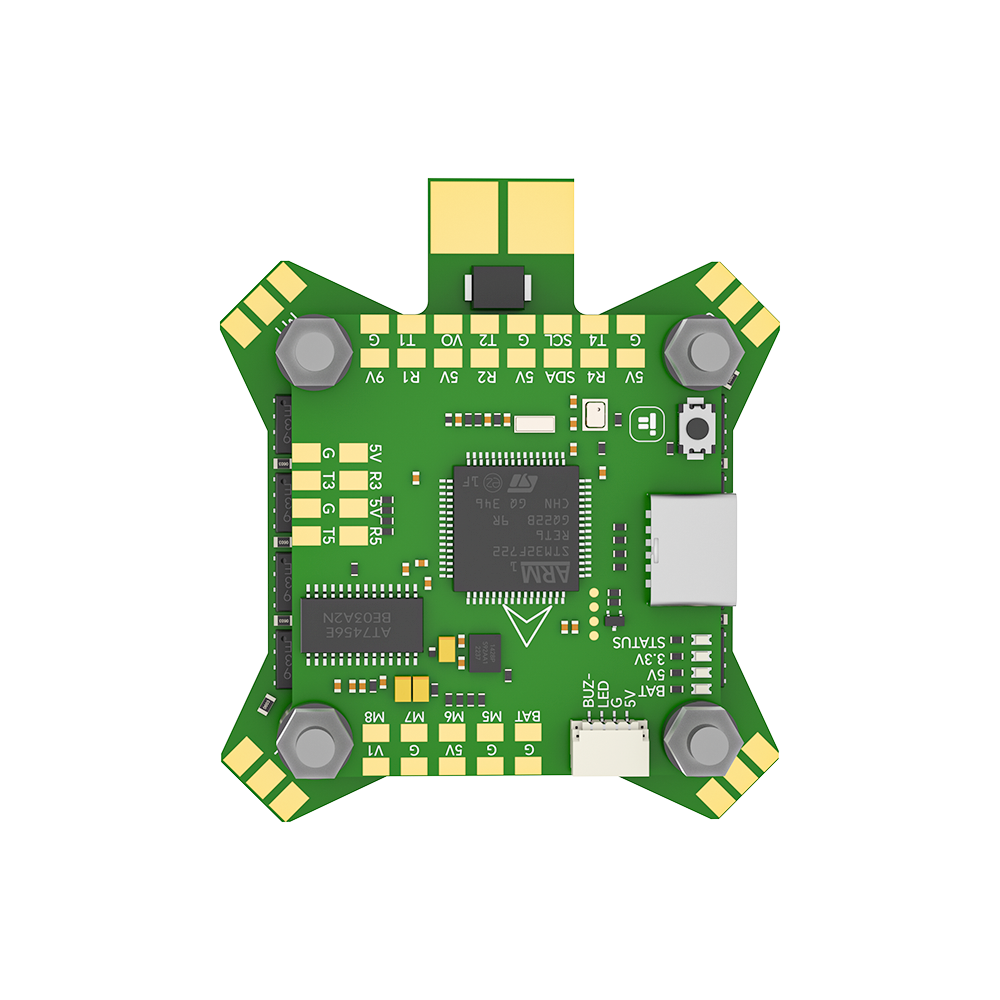

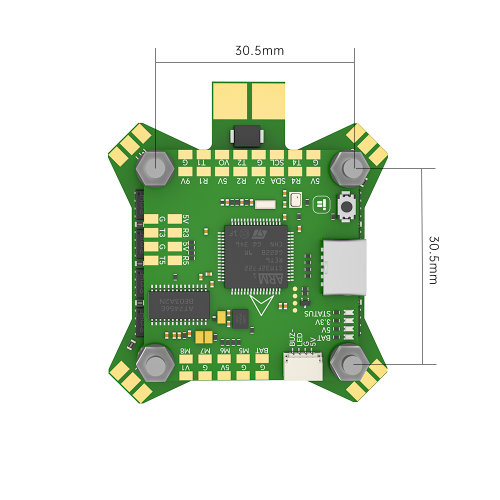

Характеристики полетного контроллера:

• MCU: STM32F722

• Гироскоп: ICM42688

• Барометр: DPS310

• OSD: AT7456E

• Память: 32MB Blackbox

• UART: 6

• Выходы моторов: 4 (SH1.0)

• I2C: SDA / SLA

• Поддержка VTX протоколов: Smartaudio / IRC Tramp

• LED-контроллер: Да

• Пищалка: Да

• Прошивка: IFRC-IFLIGHT_BLITZ_F722

• Монтаж: 30.5×30.5мм / 4мм

• Размер: 36.5×35мм

• Вес: 7.8г

• BEC: 5V 2.5A / 9V 2A

Рекомендации по подключению:

1. UART1 — для VTX (HD/аналог)

2. UART2 — приёмник

3. UART3/4/5 — для GPS или других сенсоров

4. UART6 — телеметрия ESC

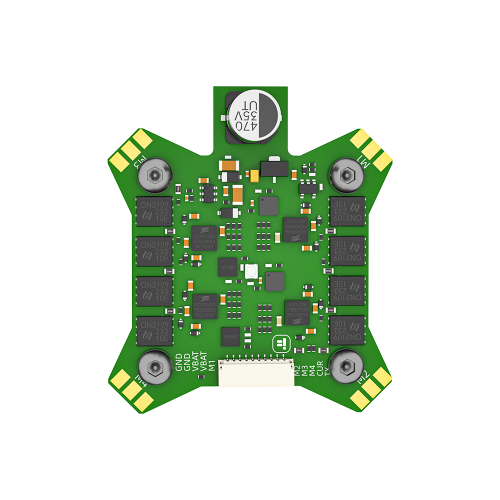

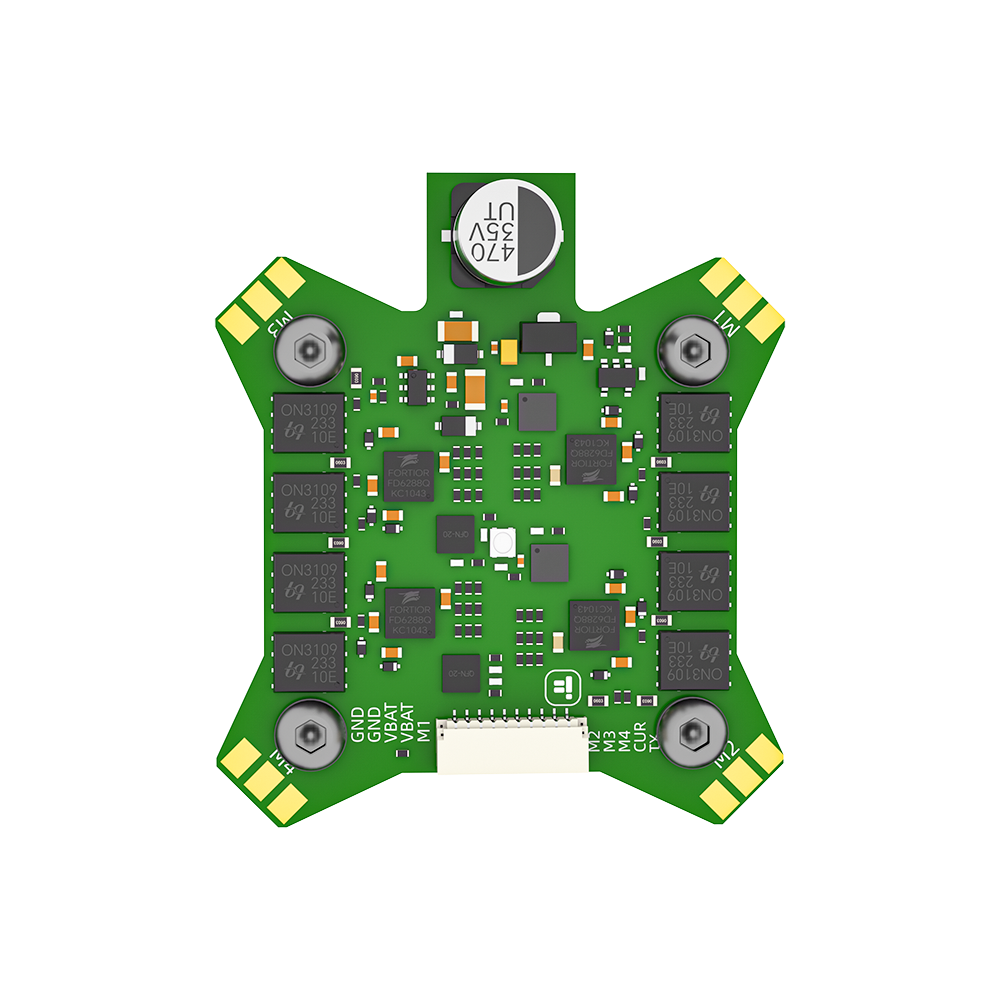

Характеристики ESC:

• Монтаж: 30.5×30.5мм / 4мм

• Вес: 14.7г

• Питание: 2–6S LiPo

• MCU: BB21

• Постоянный ток: 55A

• Пиковый ток: 65A

• Датчик тока: Да

• BEC: Нет

• Частота: 200

• Поддержка протоколов: DShot150/300/600, MultiShot, OneShot

• Прошивка: Q-H-25 16.7 (BlheliS) / Bluejay Q-H-25

Комплектация:

• 1 × Полетный контроллер BLITZ F7 V1.2

• 1 × ESC BLITZ E55S 4-IN-1 55A 2-6S

• 1 × Набор винтов

• 1 × Проводной комплект

Меры безопасности:

Перед использованием убедитесь, что все соединения надёжны, и соблюдайте полярность питания. Используйте дополнительные конденсаторы при установке на 7–10 дюймовые дроны.

Отказ от ответственности:

Условия производителя:

Производитель и продавец не несут ответственности за неправильную установку или использование оборудования.

Преимущества:

1. Высокопроизводительный стек для FPV-сборок

2. Совместимость с DJI

3. Простота установки

4. Качественные компоненты

5. Точная телеметрия и стабильная работа
