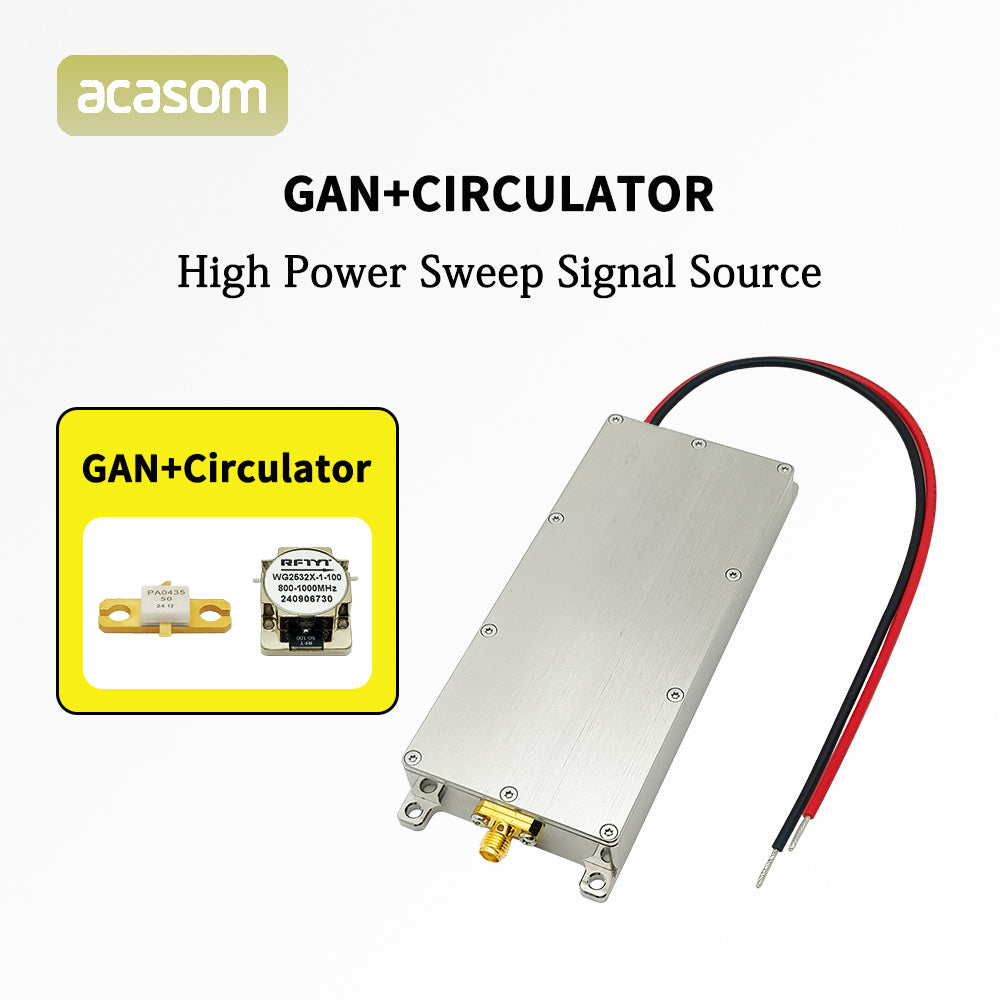

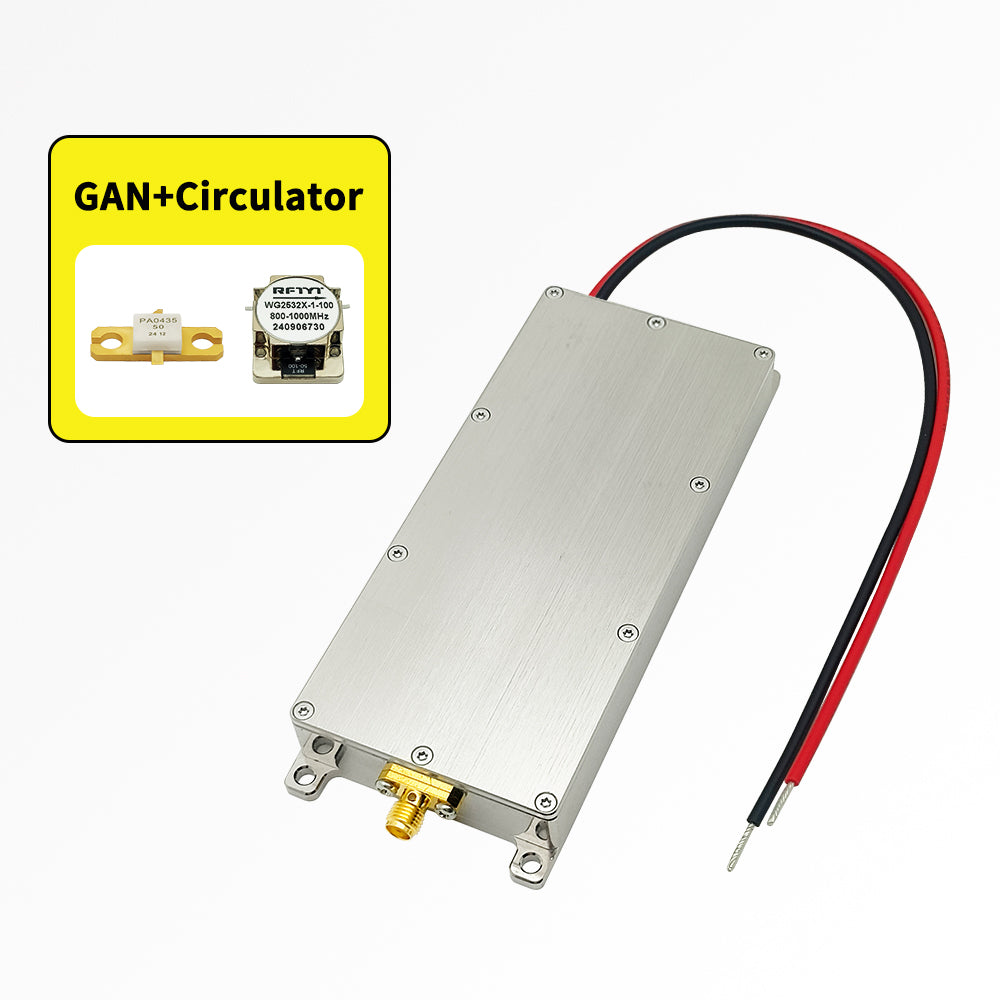

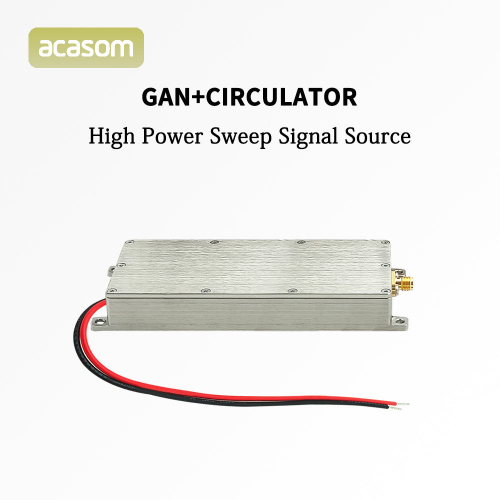

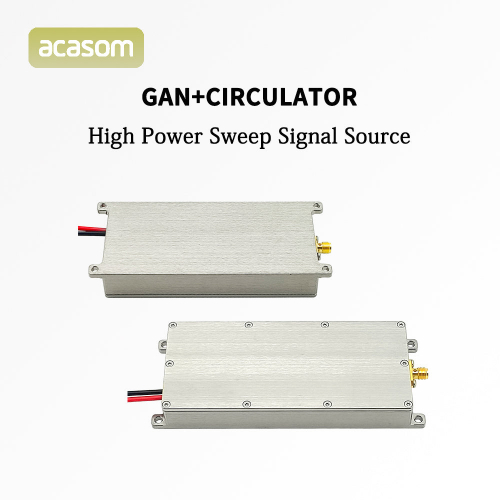

ACASOM 960–1100 МГц 60 Вт GaN модуль подавления с циркулятором и изолятором

Модуль ACASOM 960–1100 МГц 60 Вт GaN создан для интеграции в профессиональные антидрон-системы и для защиты критической инфраструктуры. В основе модуля современная GaN (Gallium Nitride) технология, дающая преимущество по эффективности и стабильности в условиях длительной работы по сравнению с LDMOS-архитектурами. Конструктив модуля предусматривает керамическую трубчатую компоновку для эффективного терморегулирования и одновременно алюминиевый корпус для дополнительного отвода тепла и механической прочности. Модуль поддерживает регулируемый диапазон мощности в линейке производителя от 10 Вт до 100 Вт, что позволяет адаптировать устройство под скрытные мобильные операции или стационарные высокомощные комплексы. Интеллектуальная open-circuit защита предотвращает повреждение при разомкнутой нагрузке. По спецификации модуль имеет интерфейс RF SMA-F, питание через провод 15 см красный/чёрный, и рассчитан на работу при широком диапазоне температур. Рекомендуемые меры для надёжной эксплуатации: использовать источник питания 28 В / 5 А, обеспечить активный теплоотвод (радиатор или вентилятор) и всегда соблюдать правильный порядок подключения — сначала прикрутить антенну, затем подключать питание. Все характеристики и возможности приведены для легитимных оборонных и охранных применений и требуют соблюдения международных правил и лицензирования конечного пользователя.

Характеристики

• Диапазон частот: 960–1100 МГц

• Рабочее напряжение: 28 В

• Неравномерность (Flatness): ±0.5 дБ

• Выходная мощность: 60 Вт, 48 дБм

• Ток потребления: 4.2 А при 35 В

• Эффективность: 45% при 48 дБм

• Состояние индикатора (LED): красный

• Рабочая температура: от −30 °C до +85 °C

• Температура хранения: от −40 °C до +150 °C

• Рабочая влажность: менее 95% RH

• RF-порт: SMA-F

• Разъём питания: провод красный/чёрный 15 см
• Материал корпуса: алюминий

• Размеры корпуса: 132×53×17 мм

• Масса нетто: 0.25 кг

Комплектация

Источник свип-сигнала 1 шт

Меры безопасности

1. Перед использованием соблюдайте указанный диапазон напряжений от 5.0 до 8.4 В.

2. Не используйте в условиях повышенной влажности, поскольку влагозащита отсутствует.

3. Следите за корректной установкой рычагов и сплайна 25T и не превышайте заявленные нагрузки.

Отказ от ответственности

Все спецификации и возможности описаны исключительно для легитимных оборонных, охранных и профессиональных применений и подлежат соблюдению международных правил и требований к лицензированию конечного пользователя. Модуль предоставляется как радиочастотный компонент для интеграции в специализированные системы; пользователь несёт ответственность за корректную установку, обеспечение охлаждения, надёжное питание и соблюдение законодательства своей страны. Производитель и продавец не несут ответственности за ущерб, причинённый в результате неправильной установки, эксплуатации вне заявленных параметров или нарушения правовых норм.

Преимущества

1. GaN-технология обеспечивает высокую энергоэффективность и стабильность при длительных нагрузках.

2. Выходная мощность 60 Вт (48 дБм) расширяет зону подавления для тактических и стационарных задач.

3. Open-circuit защита повышает отказоустойчивость и безопасность эксплуатации.

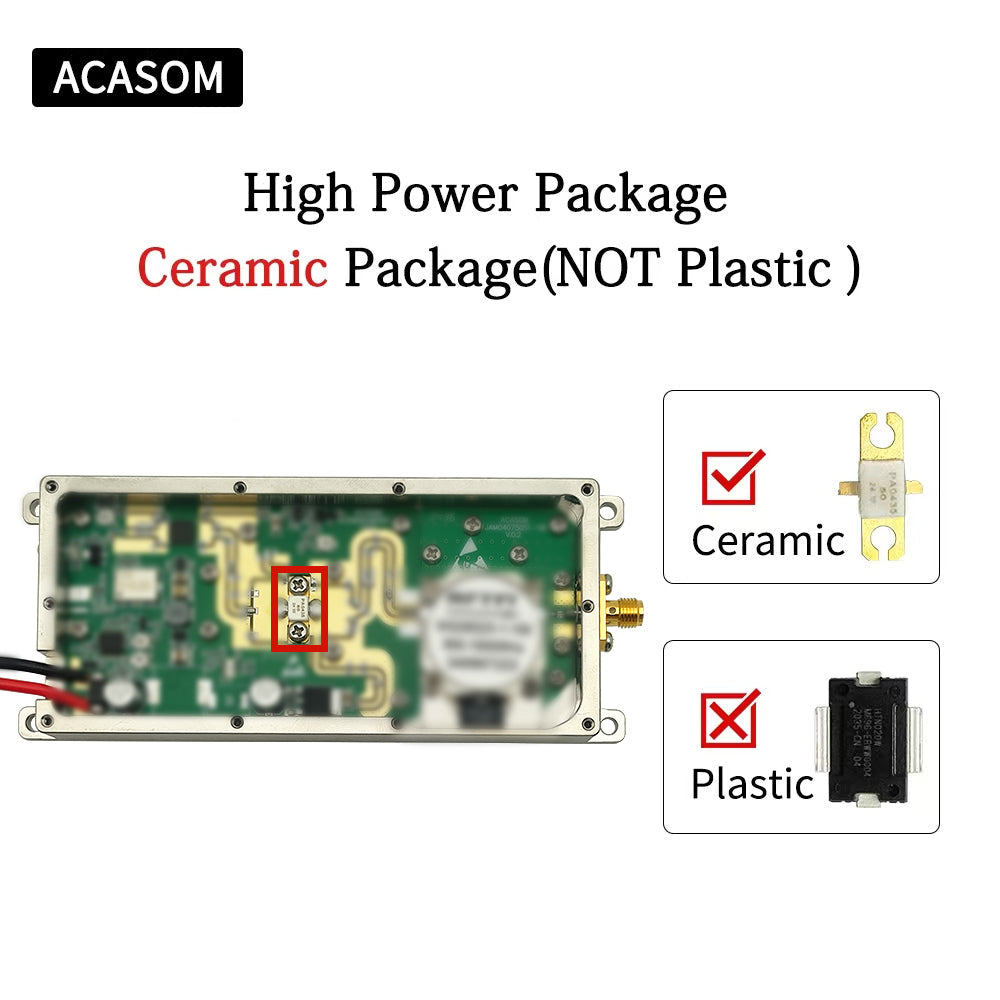

4. Комбинация керамической трубчатой компоновки и алюминиевого корпуса улучшает теплоотвод и долговечность.

Применение

• Охрана периметра и защита критической инфраструктуры.

• Создание зон запрета полётов и тактическое подавление беспилотников в диапазоне 960–1100 МГц.

• Интеграция в мобильные тактические комплексы и стационарные средства подавления.
