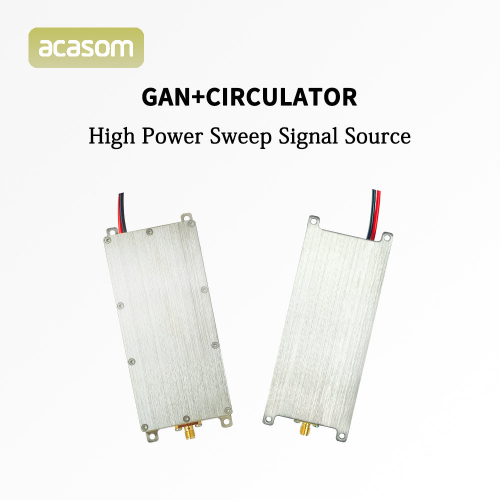

Модуль подавления дронов 700–830 МГц 60 Вт с циркулятором и изолятором на технологии GaN ACASOM

Модуль подавления дронов 700–830 МГц 60 Вт с циркулятором и изолятором на технологии GaN предназначен для эффективного подавления FPV и коммерческих дронов, включая популярные платформы DJI и Autel. Использование технологии Gallium Nitride обеспечивает высокую энергоэффективность, сниженное потребление тока и повышенную плотность мощности при компактном исполнении. В сравнении с LDMOS решениями GaN демонстрирует устойчивость под тяжёлой нагрузкой и в жёстких условиях эксплуатации.

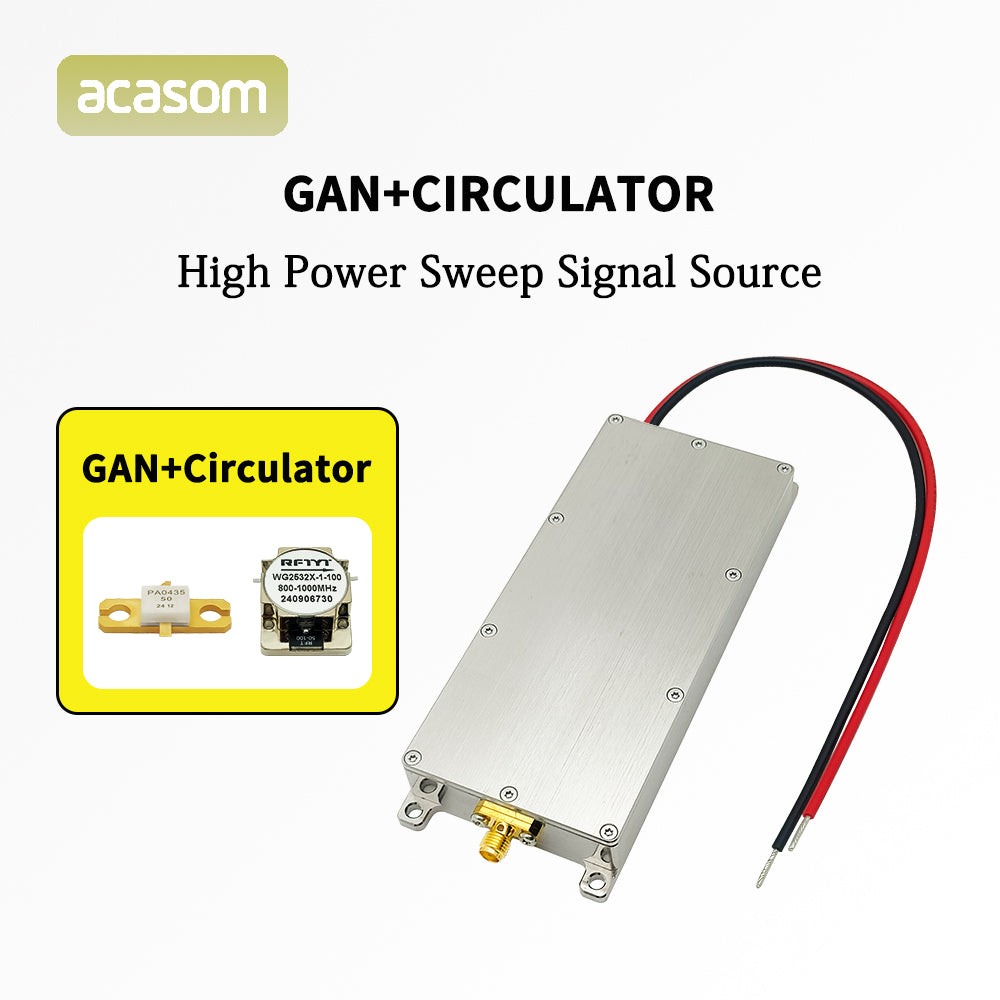

Модуль поддерживает конфигурируемую мощность от 10 до 100 ватт, что упрощает адаптацию под переносные полевые комплекты и стационарные системы. Керамический трубчатый кожух повышает эффективность теплоотвода, алюминиевый корпус способствует долгосрочной стабильности. Встроенная защита от обрыва нагрузки предотвращает повреждения при работе без согласованной нагрузки. Состояние отображается красным LED индикатором.

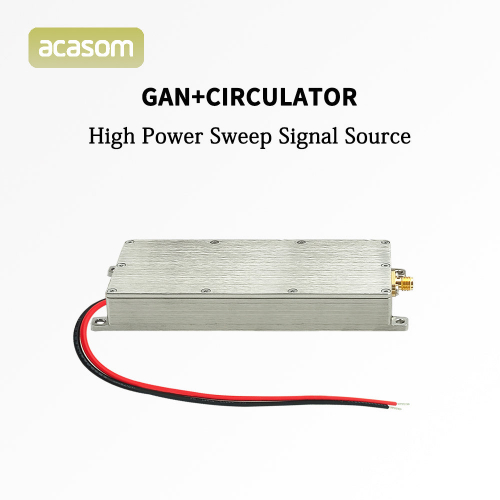

Рабочий диапазон от 700 до 830 мегагерц ориентирован на перекрытие критически важных каналов управления и телеметрии для обеспечения режима зоны без полётов. Интерфейсы включают RF порт SMA F и силовой ввод через красный и чёрный провод длиной пятнадцать сантиметров. Корпус алюминиевый. Размер корпуса сто тридцать два на пятьдесят три на семнадцать миллиметров. Масса нетто ноль целых двадцать пять сотых килограмма.

Электрические и климатические параметры по предоставленным данным включают рабочее напряжение двадцать восемь вольт, выходную мощность шестьдесят ватт сорок восемь дБм, ток четыре целых две десятых ампера при двадцати восьми вольтах, эффективность сорок пять процентов при сорока восьми дБм и неравномерность амплитудно частотной характеристики плюс минус ноль целых пять десятых дБ. Рабочая температура от минус тридцати до плюс восьмидесяти пяти градусов Цельсия. Температура хранения от минус сорока до плюс ста пятидесяти градусов Цельсия. Допустимая относительная влажность менее девяноста пяти процентов.

Эксплуатационные примечания включают использование источника питания двадцать восемь вольт пять ампер, обеспечение эффективного теплоотвода радиатором или вентилятором и обязательную установку антенны до подачи питания.

Характеристики

• Частотный диапазон: от 700 до 830 МГц.

• Рабочее напряжение: 28 В.

• Неравномерность АЧХ: плюс минус 0.5 дБ.

• Выходная мощность: 60 Вт 48 дБм.

• Ток: 4.2 А при 28 В.

• Коэффициент полезного действия: 45 процентов при 48 дБм.

• Состояние LED: красный.

• Рабочая температура: от минус 30 до плюс 85 градусов Цельсия.

• Температура хранения: от минус 40 до плюс 150 градусов Цельсия.

• Рабочая влажность: менее 95 процентов RH.

• RF порт: SMA F.

• Разъём питания: провод красный и чёрный длиной 15 сантиметров.

• Материал корпуса: алюминий.

• Размер корпуса: 132 на 53 на 17 миллиметров.

• Масса нетто: 0.25 килограмма.

• Конфигурируемая мощность: от 10 до 100 ватт согласно описанию.

• Конструктивные особенности: керамический трубчатый кожух для улучшенного теплоотвода.

• Защита: встроенная защита от обрыва нагрузки.

Комплектация

Источник свип сигнала одна штука.

Меры безопасности

1. Перед использованием соблюдайте указанный диапазон напряжений от 5.0 до 8.4 В.

2. Не используйте в условиях повышенной влажности, поскольку влагозащита отсутствует.

3. Следите за корректной установкой рычагов и сплайна 25T и не превышайте заявленные нагрузки.

Отказ от ответственности

Применение оборудования для подавления может регулироваться местным законодательством. Покупатель самостоятельно обеспечивает правомерность использования и соблюдение норм. Характеристики и внешний вид зависят от конфигурации и условий применения и могут быть изменены производителем без предварительного уведомления.

Преимущества

1. GaN технология обеспечивает высокую энергоэффективность и устойчивость под нагрузкой.

2. Компактные размеры и небольшой вес упрощают интеграцию в переносные и стационарные комплексы.

3. Керамический кожух и алюминиевый корпус улучшают теплоотвод и долговременную стабильность.

4. Гибкая настройка мощности от 10 до 100 ватт под разные задачи.

5. Встроенная защита от обрыва нагрузки повышает надёжность.

Применение

• Охрана периметра и защита чувствительных объектов.

• Организация режима зоны без полётов на промышленных и инфраструктурных площадках.

• Интеграция в переносные полевые комплекты и стационарные системы противодействия UAV.

• Использование для защиты стратегических и энергетических объектов.

• Комплекты быстрого развёртывания для временных периметров безопасности.

• Интеграция в мобильные платформы для патрулирования и охраны мероприятий.
