Модуль подавления сигнала дронов 700–830 МГц 50 Вт на технологии GaN с возможностью настройки ACASOM

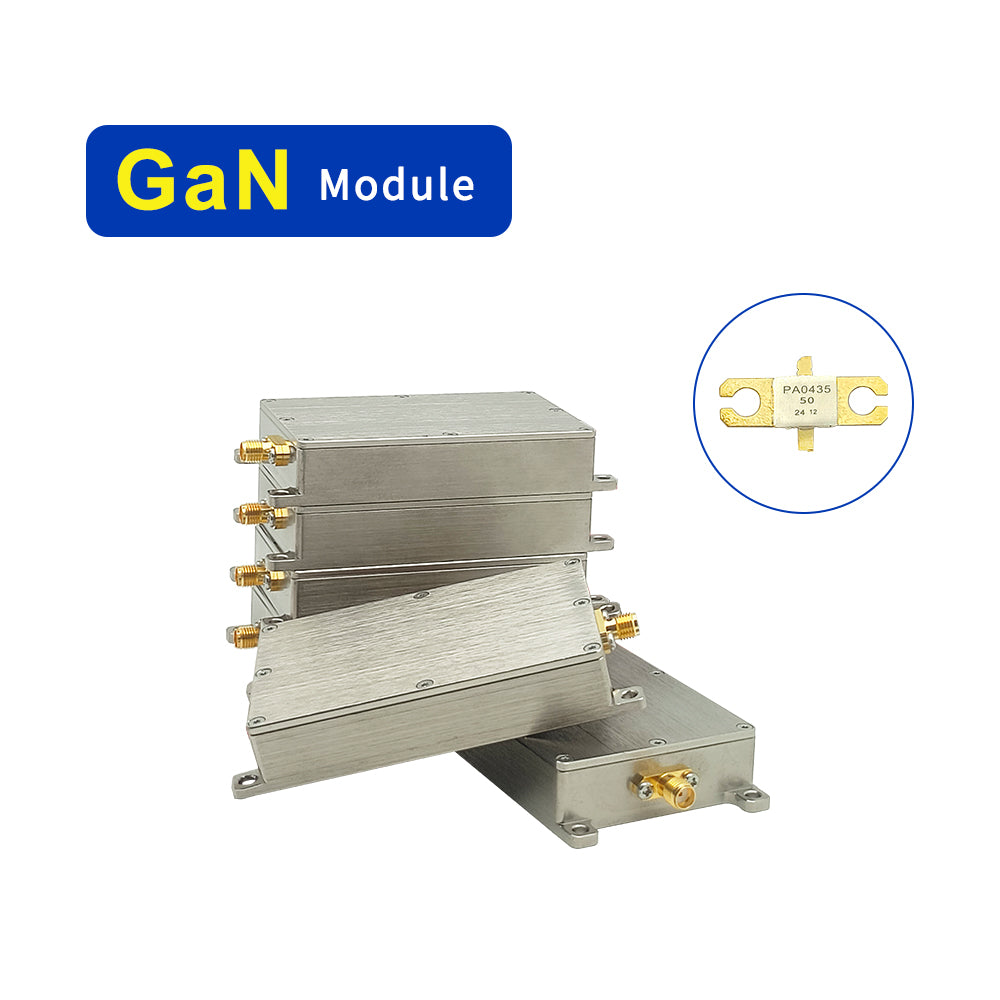

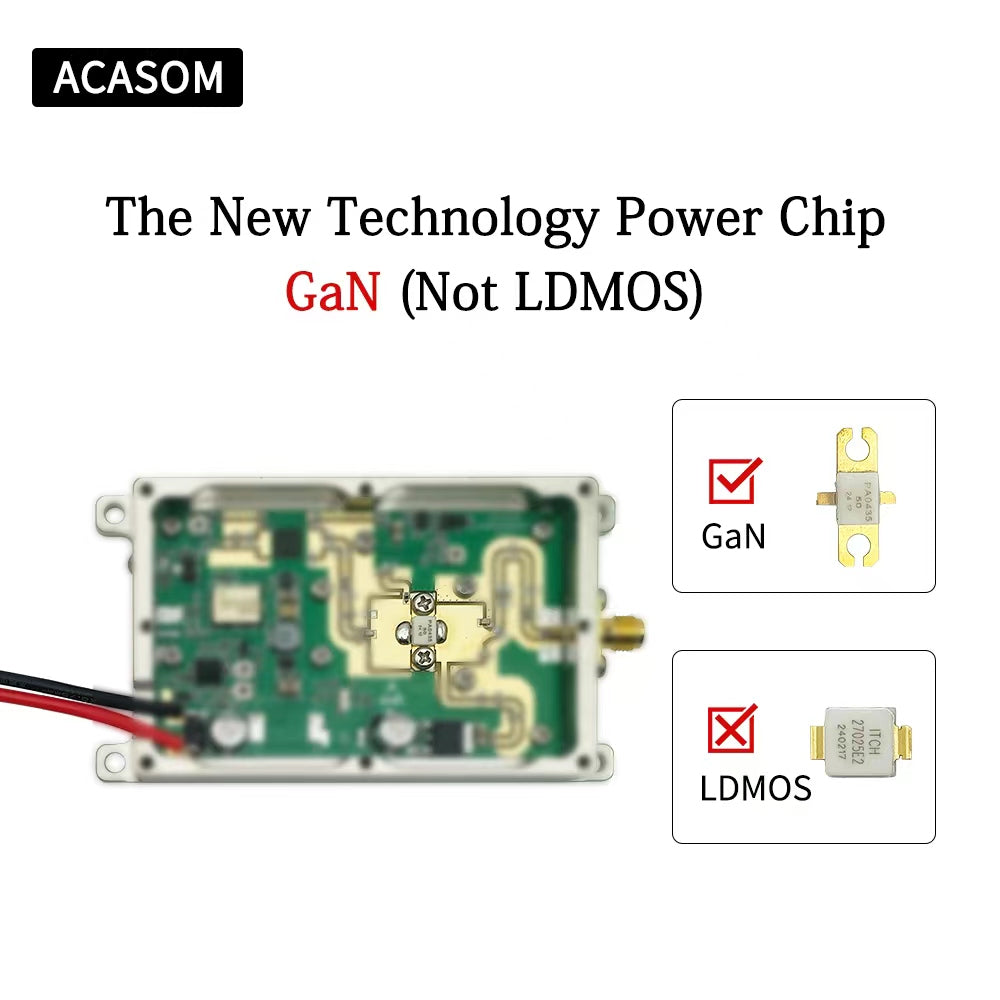

Модуль подавления сигнала дронов 700–830 МГц 50 Вт на технологии GaN с возможностью настройки ACASOM разработан как мощное и эффективное решение для подавления сигналов UAV в диапазоне 700–830 МГц. Применение нитрида галлия обеспечивает высокую рабочую эффективность, снижает ток потребления и повышает выходную мощность в сравнении с LDMOS, сохраняя компактные габариты и высокую плотность мощности.

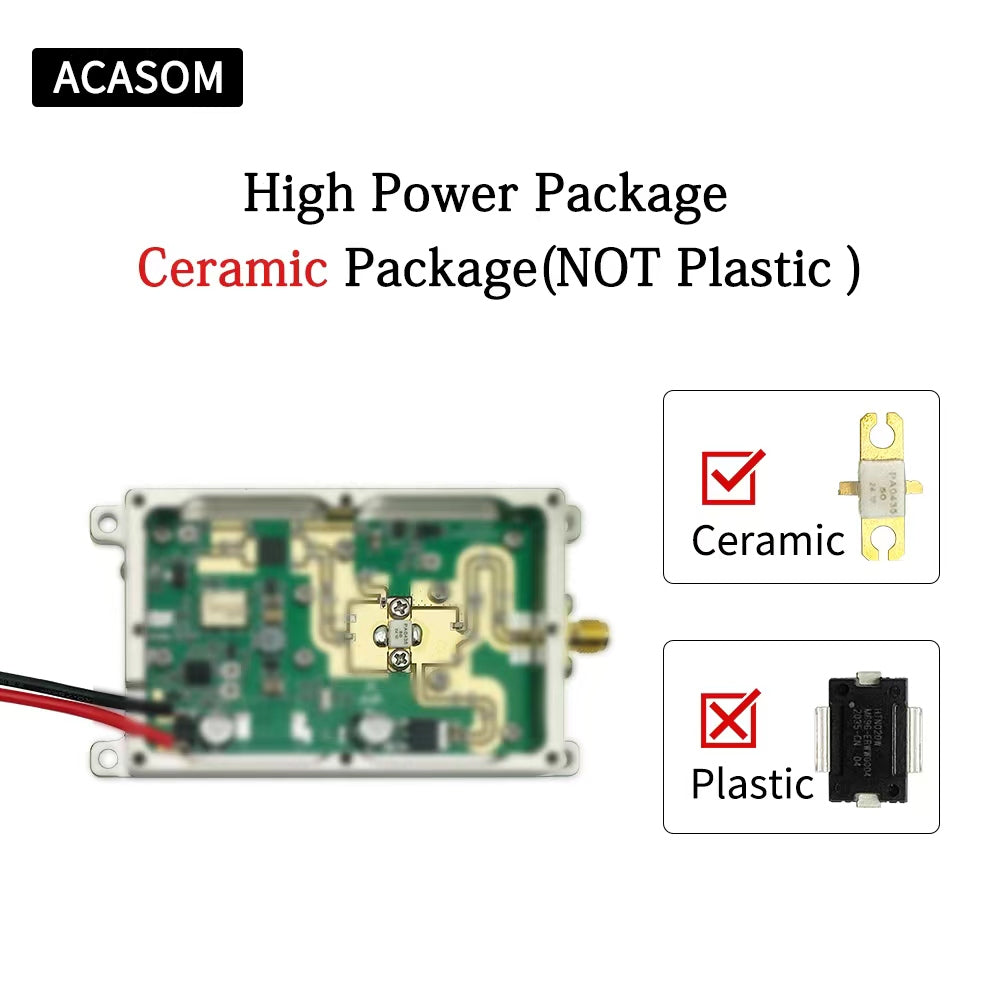

Три ключевых преимущества GaN над LDMOS отражены в конструкции модуля. Высокая эффективность работы позволяет получать больше мощности при меньших энергозатратах. Керамический трубчатый кожух усиливает теплоотвод и повышает стабильность длительной работы. Способность функционировать в состоянии разомкнутой нагрузки предотвращает повреждение чипа и увеличивает ресурс.

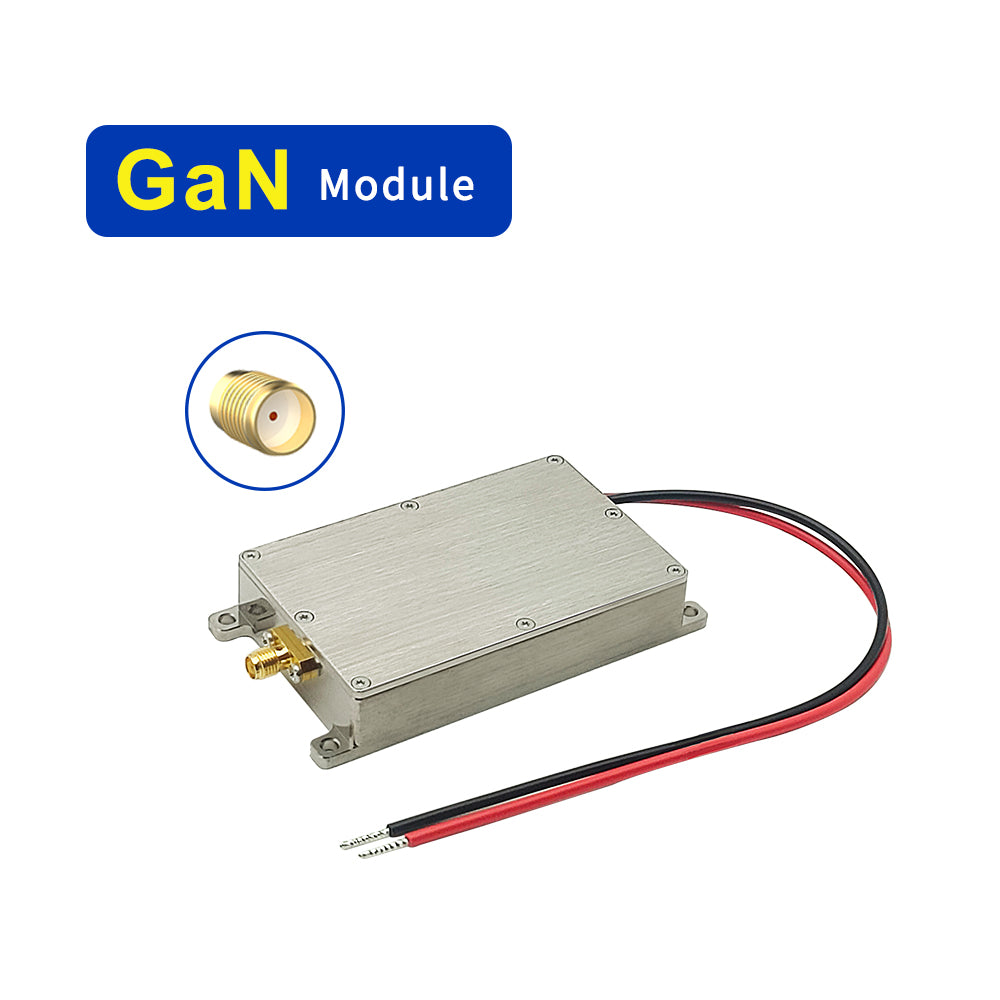

Модуль настраиваемый по выходной мощности 10 Вт, 20 Вт, 30 Вт, 40 Вт, 50 Вт, 60 Вт, что упрощает подбор под локальное или расширенное покрытие в системах обеспечения безопасности, обороны и общественной безопасности. Конструктив включает выход SMA-F, силовой ввод красно-чёрным проводом длиной 15 сантиметров и алюминиевый корпус.

Электрические параметры по предоставленным данным. Частотный диапазон 700–830 МГц. Рабочее напряжение 28 В. Неравномерность АЧХ ±0.5 дБ. Выходная мощность 47 дБм. Ток 4.30 А при 28 В на 47 дБм. Эффективность 45 процентов при 47 дБм. Индикатор состояния LED красный. Рабочая температура от минус 30 до плюс 85 градусов Цельсия. Температура хранения от минус 40 до плюс 150 градусов Цельсия. Допустимая относительная влажность менее 95 процентов. Габариты 96×53×17 миллиметров. Масса нетто 0.15 килограмма.

Эксплуатационные заметки. Используйте источник питания 28 В 5 А. Обеспечьте теплоотвод радиатором или вентилятором. Антенну прикрутите до подачи питания. В комплект входит источник свип-сигнала одна штука.

Характеристики

• Частотный диапазон: 700–830 МГц.

• Рабочее напряжение: 28 В.

• Неравномерность АЧХ: ±0.5 дБ.

• Выходная мощность: 47 дБм.

• Ток: 4.30 А при 28 В на 47 дБм.

• Коэффициент эффективности: 45 процентов при 47 дБм.

• Состояние LED: красный.

• Рабочая температура: от минус 30 до плюс 85 градусов Цельсия.

• Температура хранения: от минус 40 до плюс 150 градусов Цельсия.

• Рабочая влажность: менее 95 процентов RH.

• RF порт: выход SMA-F.

• Разъём питания: провод красный и чёрный длиной 15 сантиметров.

• Материал корпуса: алюминий.

• Размер корпуса: 96×53×17 мм.

• Масса нетто: 0.15 кг.

• Настраиваемая мощность: 10 Вт, 20 Вт, 30 Вт, 40 Вт, 50 Вт, 60 Вт.

• Конструктивные особенности: керамический трубчатый кожух, устойчивость к работе в режиме разомкнутой нагрузки.

Комплектация

Источник свип сигнала одна штука.

Меры безопасности

1. Перед использованием соблюдайте указанный диапазон напряжений от 5.0 до 8.4 В.

2. Не используйте в условиях повышенной влажности, поскольку влагозащита отсутствует.

3. Следите за корректной установкой рычагов и сплайна 25T и не превышайте заявленные нагрузки.

Отказ от ответственности

Применение оборудования для подавления может регулироваться местным законодательством. Покупатель самостоятельно обеспечивает правомерность использования и соблюдение норм. Характеристики и внешний вид зависят от конфигурации и условий применения и могут быть изменены производителем без предварительного уведомления.

Преимущества

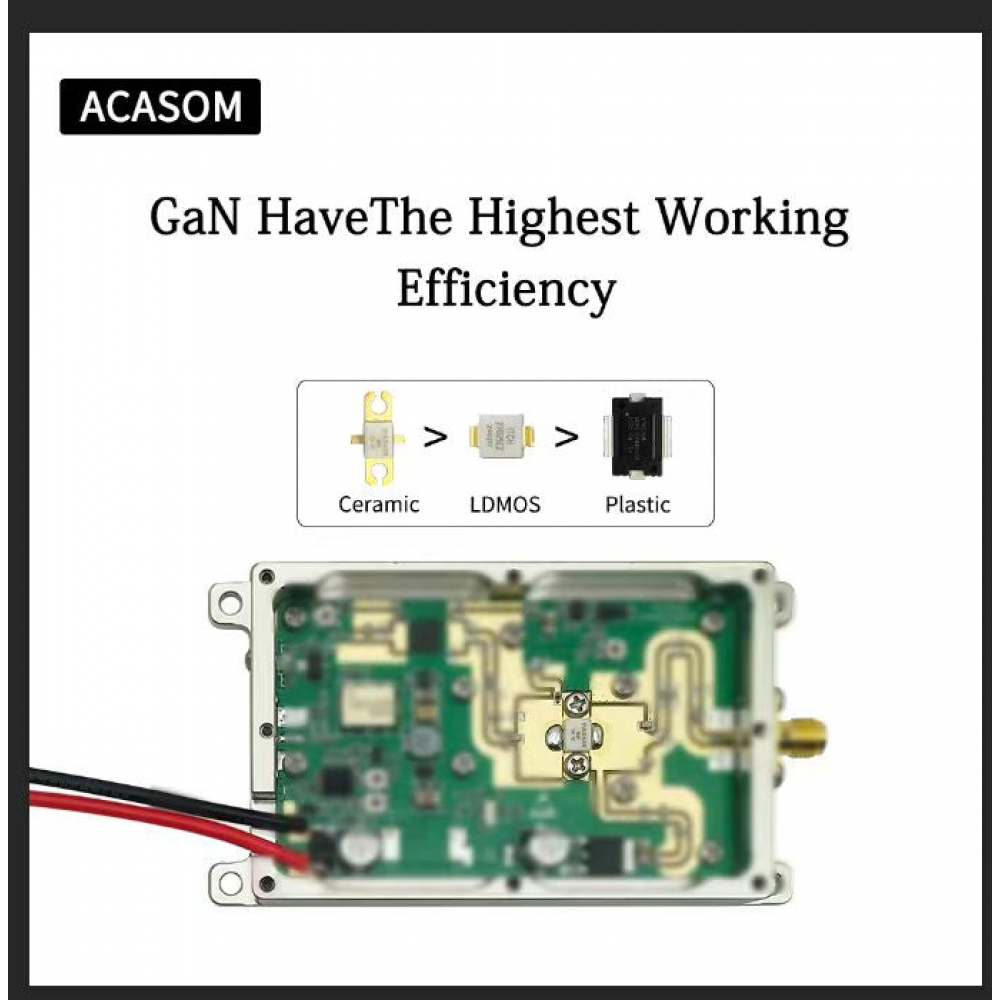

1. GaN обеспечивает высокую эффективность и повышенную выходную мощность при меньшем потреблении.

2. Компактный алюминиевый корпус и керамический кожух способствуют надёжному теплоотводу.

3. Работа в режиме разомкнутой нагрузки помогает защитить чип и увеличить срок службы.

4. Гибкая настройка мощности 10–60 Вт под локальные и расширенные зоны подавления.

5. Индикатор LED красный для оперативного контроля состояния.

Применение

• Охрана периметра и защита чувствительных объектов.

• Организация режима зоны без полётов на промышленных и инфраструктурных площадках.

• Интеграция в переносные полевые комплекты и стационарные системы противодействия UAV.

• Использование для защиты стратегических и энергетических объектов.

• Комплекты быстрого развёртывания для временных периметров безопасности.

• Интеграция в мобильные платформы для патрулирования и охраны мероприятий.

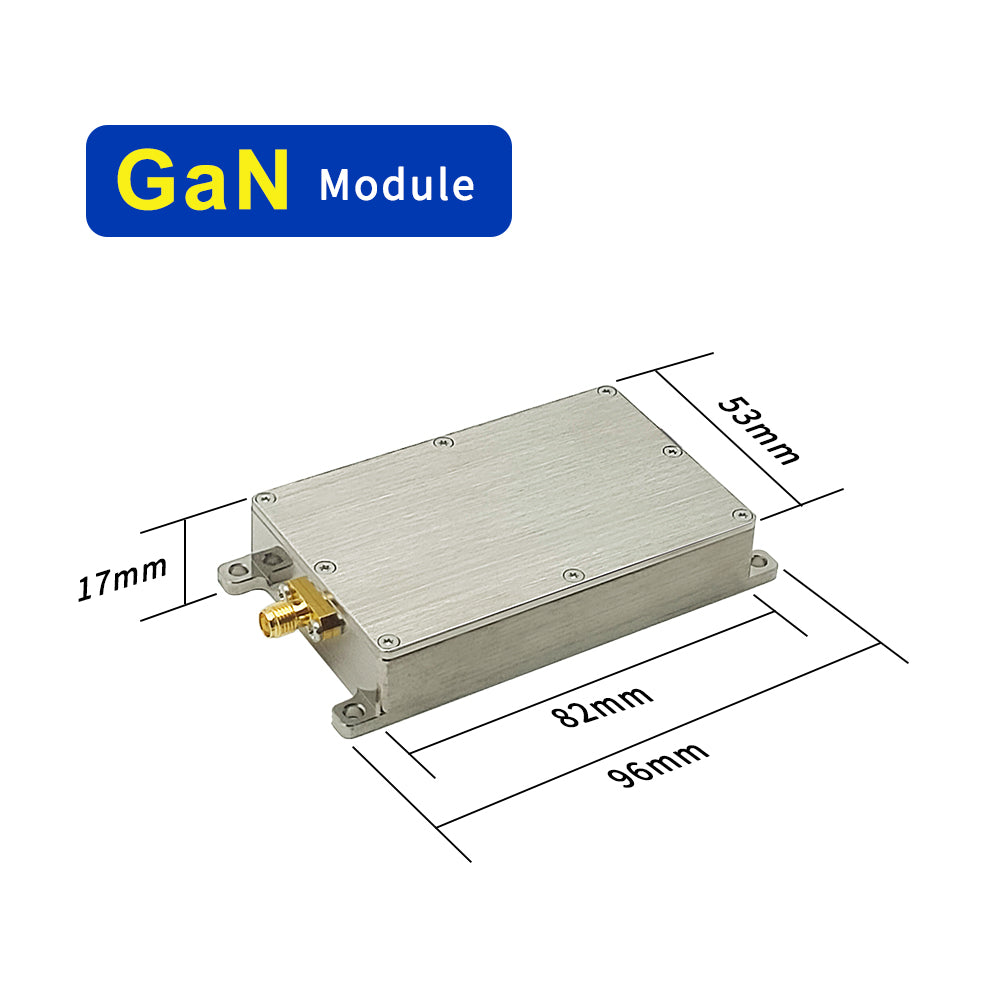

Размер
