Усилитель мощности ACASOM RF 3 до 4 ГГц 50 и 60 Вт для FPV и WiFi только TX

Усилитель мощности RF 3 до 4 ГГц 50 и 60 Вт ACASOM только TX — высокочастотный усилитель, предназначенный для работы в диапазоне 3–4 ГГц. Устройство функционирует только в канале передачи, без приема. Выходная мощность составляет 47 и 48 дБм (50 и 60 Вт).

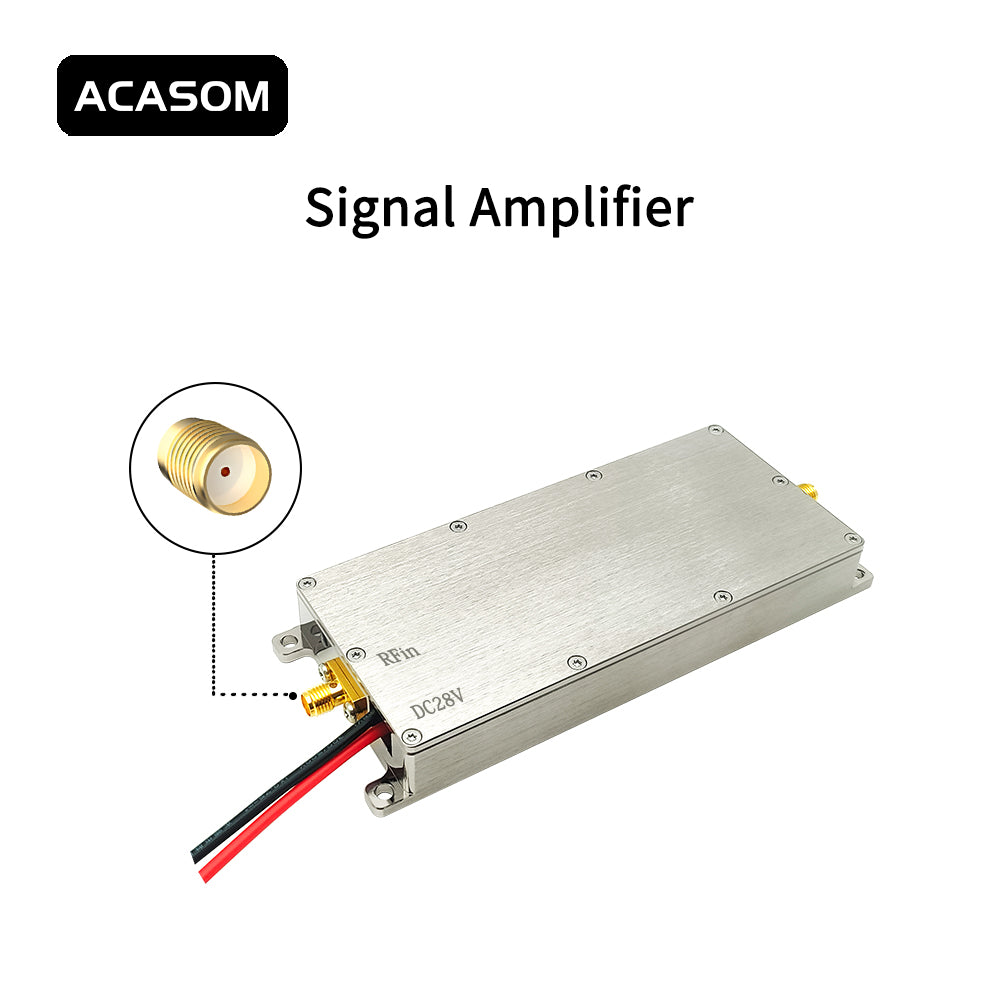

Конструкция выполнена в алюминиевом корпусе, встроен красный LED индикатор, вход и выход оснащены SMA Female разъемами, питание подается через кабель 15 см (красный/черный).
Номинальное напряжение питания — 28 В, ток потребления — 3.6 А при 47 дБм и 4.2 А при 48 дБм. Усиление — 40±1 дБ, ровность характеристики — ±0.5 дБ, входное согласование — -15 дБ. КПД устройства достигает 45% при максимальной мощности.

Диапазон рабочих температур — от -30 до +85 °C, хранения — от -40 до +150 °C, влажность эксплуатации — <95% RH. Размеры корпуса — 132×53×17 мм, масса — 0.21 кг. Производитель отмечает, что выходная мощность достигает 47 дБм при входе 10–11 дБм, при усилении по умолчанию 37 дБ.

Согласно примечанию, необходим блок питания 24 В / 4 А. Для надежной работы требуется теплоотвод с использованием радиатора или вентилятора. Подключение должно выполняться в строгом порядке: сначала антенна, затем питание, затем источник сигнала. Производитель ACASOM поддерживает индивидуальную настройку мощности.

Характеристики

• Диапазон частот: 3–4 ГГц

• Рабочее напряжение: 28 В

• Коэффициент усиления S21: 40±1 дБ

• Входное согласование S11: -15 дБ

• Ровность амплитудной характеристики: ±0.5 дБ

• Выходная мощность: 47/48 дБм (50/60 Вт)

• Ток потребления: 3.6А при 28В и 47 дБм, 4.2А при 28В и 48 дБм

• Эффективность: 45% при 47/48 дБм

• LED индикация: красный свет

• Рабочая температура: -30…+85 °C

• Температура хранения: -40…+150 °C

• Влажность эксплуатации: <95% RH

• Разъемы RF: вход SMA Female, выход SMA Female

• Разъем питания: кабель 15 см (красный/черный)

• Материал корпуса: алюминий

• Размеры корпуса: 132×53×17 мм

• Вес нетто: 0.21 кг

• Особенности: выход до 47 дБм при входной мощности 10–11 дБм, усиление по умолчанию 37 дБ

• Рекомендации по охлаждению: радиатор или вентилятор

• Последовательность подключения: антенна → питание → источник сигнала

Комплектация

1 усилитель мощности

Меры безопасности

1. Перед использованием соблюдайте указанный диапазон напряжений от 5.0 до 8.4 В.

2. Не используйте в условиях повышенной влажности, поскольку влагозащита отсутствует.

3. Следите за корректной установкой рычагов и сплайна 25T и не превышайте заявленные нагрузки.

Отказ от ответственности

Все характеристики и данные приведены по информации производителя. Устройство предназначено исключительно для передачи сигнала. Перед использованием необходимо подключить антенну и обеспечить охлаждение. Используйте питание в соответствии с техническими требованиями.

Преимущества

1. Мощность 47/48 дБм (50/60 Вт) обеспечивает стабильную передачу сигнала.

2. Рабочий диапазон 3–4 ГГц подходит для WiFi, FPV и LoRa проектов.

3. Прочный алюминиевый корпус весом 0.21 кг.

4. SMA разъемы гарантируют совместимость с антеннами.

5. Красный LED индикатор отображает рабочее состояние.

6. Возможность индивидуальной настройки мощности производителем ACASOM.

Применение

Используется в FPV системах, WiFi и LoRa проектах в диапазоне 3–4 ГГц. Подходит для дронов, наземных станций, ретрансляторов и беспилотных комплексов.
