Модуль подавления WiFi VCO 3.4 до 3.6 ГГц 50 Вт RF высокой мощности

Модуль подавления сигнала Wi-Fi 3.4–3.6 ГГц 50 Вт высокой мощности на базе RF VCO разработан для уверенного контроля радиосигналов в критически важных сценариях. Интегрированный высокостабильный генератор с управлением напряжением VCO обеспечивает 50 ватт радиочастотной мощности в диапазоне от 3.4 до 3.6 гигагерц. Решение эффективно нейтрализует WiFi сети и каналы телеметрии беспилотников. Конструкция подходит для стационарного размещения и для мобильных платформ. Модуль стабильно работает при установке на удаленных постах периметра и на тактическом транспорте.
Корпус соответствует уровню защиты IP68 и устойчив к экстремальным температурам, вибрациям и влаге. Регулируемый интерфейс мощности позволяет оптимизировать энергопотребление и площадь подавления под конкретную задачу. Компактный модульный форм фактор и стандартные RF разъемы обеспечивают простую интеграцию в существующие комплексы радиоэлектронной борьбы.
Используется опыт ACASOM в области радиочастотной и микроволновой техники. Обеспечивается точный частотный контроль и спектральная чистота. Низкий фазовый шум VCO дает устойчивую фиксацию частоты и быструю перестройку, что помогает оперативно реагировать на меняющиеся угрозы. В сценариях защиты критической инфраструктуры и обеспечения зон без полетов модуль обеспечивает надежное высокомощное подавление. В исходном описании присутствует упоминание ACASOM 100 W VCO WiFi Jammer Module. Настоящая спецификация указывает мощность 50 ватт.

Спецификация полностью. Номер один Диапазон частот от 3.4 до 3.6 гигагерц. Номер два Рабочее напряжение 24 вольта с возможностью 28 вольт. Номер три Неравномерность плюс минус ноль целых пять десятых децибела. Номер четыре Выходная мощность 50 ватт 47 децибел милливатт. Номер пять Ток один целых пять десятых ампера при двадцати четырех вольтах и сорока трех децибел милливатт. Номер шесть Эффективность сорок пять процентов при сорока трех децибел милливатт. Номер семь Состояние светодиода красный. Номер восемь Рабочая температура от минус тридцати до плюс восьмидесяти пяти градусов Цельсия. Номер девять Температура хранения от минус сорока до плюс ста пятидесяти градусов Цельсия. Номер десять Влажность эксплуатации менее девяноста пяти процентов относительной влажности. Номер одиннадцать Радиочастотный порт выход SMA female. Номер двенадцать Разъем питания пять целых пять десятых на два целых ноль десятых миллиметра DC по умолчанию или кабель красный и черный длиной пятнадцать сантиметров. Номер тринадцать Материал корпуса алюминий. Номер четырнадцать Размер корпуса сто тридцать два на пятьдесят три на семнадцать миллиметров. Номер пятнадцать Масса нетто ноль целых двадцать одна сотая килограмма.

Примечания полностью. Требуется блок питания двадцать четыре вольта четыре целых пять десятых ампера. Рекомендуется обеспечить теплоотвод с установкой радиатора или вентилятора. Антенну необходимо сначала прикрутить затем подключить адаптер питания.

Комплект поставки полностью. В комплект входит один источник свип сигнала.

Характеристики

• Диапазон частот: от 3.4 до 3.6 ГГц.

• Выходная мощность: 50 Вт 47 дБм.

• Рабочее напряжение: 24 В с возможностью 28 В.

• Ток потребления: 1.5 А при 24 В и 43 дБм.

• Эффективность: 45 процентов при 43 дБм.

• Неравномерность АЧХ: плюс минус 0.5 дБ.
• Индикатор состояния: красный светодиод.

• Класс защиты корпуса: IP68.

• Рабочая температура: от минус 30 до плюс 85 градусов Цельсия.

• Температура хранения: от минус 40 до плюс 150 градусов Цельсия.

• Влажность эксплуатации: менее 95 процентов относительной влажности.

• РЧ порт: SMA female.

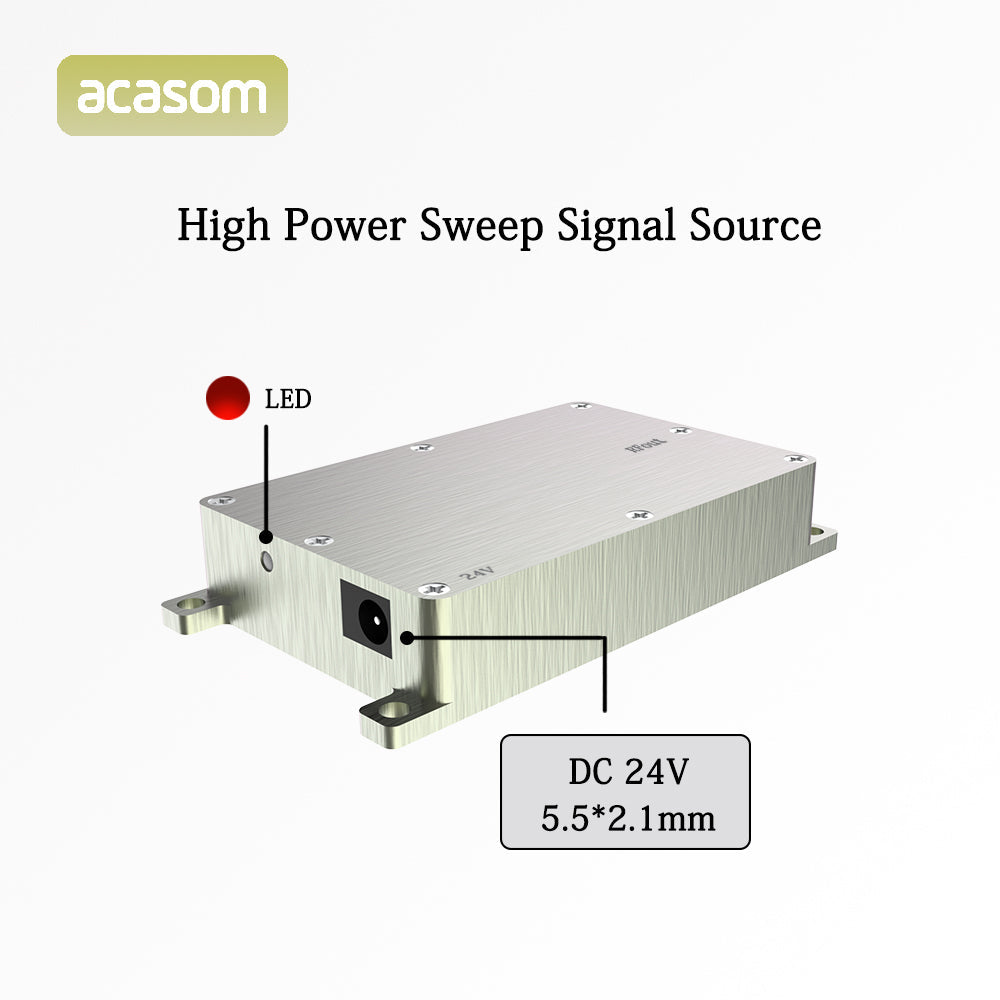

• Разъем питания: 5.5 на 2.0 мм DC или кабель красный и черный длиной 15 см.

• Материал корпуса: алюминий.

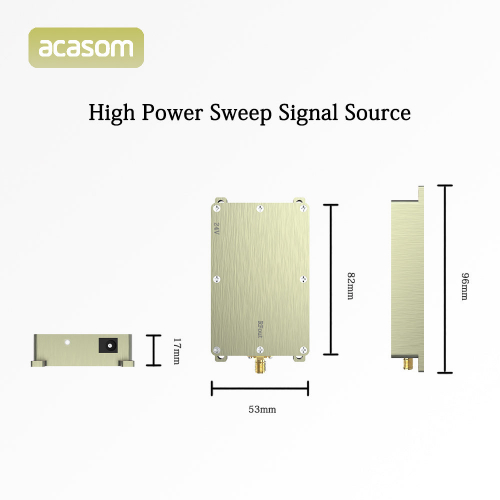

• Размеры корпуса: 132 на 53 на 17 мм.

• Масса нетто: 0.21 кг.

• Производитель и платформа: ACASOM VCO.

Комплектация

В комплект входит один источник свип сигнала.

Меры безопасности

1. Перед использованием соблюдайте указанный диапазон напряжений от 5.0 до 8.4 В.

2. Не используйте в условиях повышенной влажности, поскольку влагозащита отсутствует.

3. Следите за корректной установкой рычагов и сплайна 25T и не превышайте заявленные нагрузки.

Отказ от ответственности

Изделие должно использоваться только в соответствии с применимым законодательством и при наличии необходимых разрешений. Производитель и продавец не несут ответственности за незаконное применение устройства.

Преимущества

1. Высокая мощность 50 ватт обеспечивает уверенное подавление WiFi сетей и каналов телеметрии БПЛА.

2. Точная настройка мощности помогает оптимизировать энергопотребление и площадь подавления.

3. Корпус уровня IP68 устойчив к температурам, вибрациям и воздействию влаги.

4. Низкий фазовый шум VCO обеспечивает стабильную фиксацию частоты и быстрое перестраивание.

5. Компактный модульный формат упрощает интеграцию в стационарные и мобильные решения.

Применение

Anti WiFi задачи. Блокировка телеметрии и каналов связи беспилотников. Защита критической инфраструктуры. Обеспечение зон без полетов. Поддержка специальных операций.
