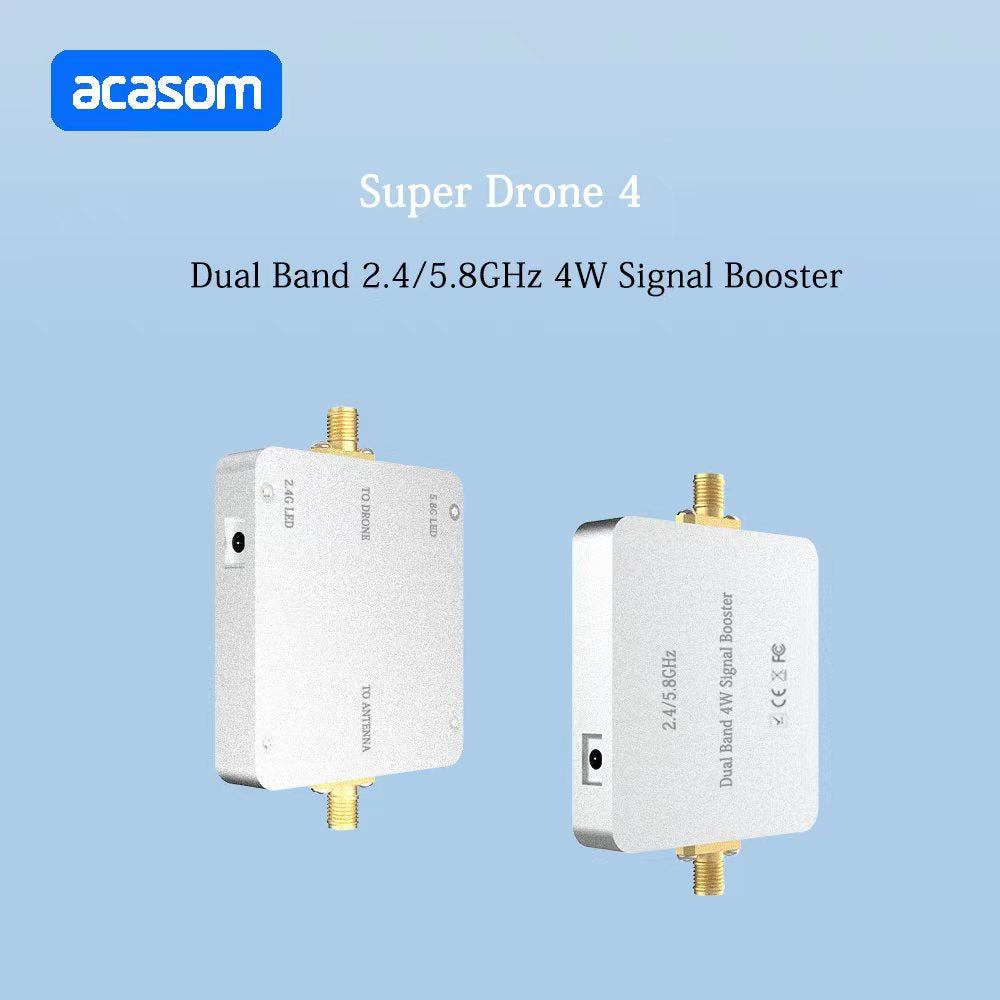

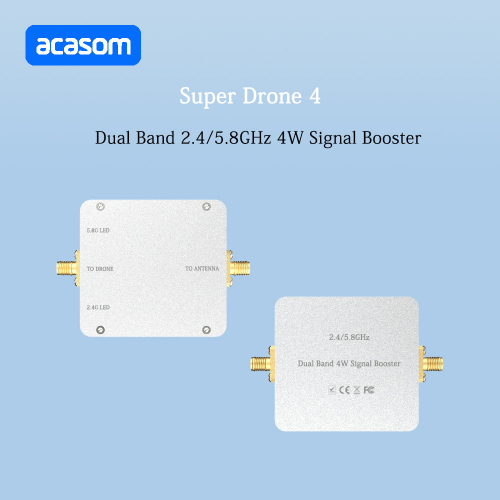

Двухдиапазонный модуль усилителя сигнала 2.4/5.8 ГГц

Двухдиапазонный модуль усилителя сигнала 2.4/5.8 ГГц повышает производительность и покрытие беспроводных систем в диапазонах от 2400 до 2500 МГц и от 5725 до 5850 МГц. Поддержка RX и TX обеспечивает работу как на приёме, так и на передаче. Выходная мощность 4 Вт 36 dBm обеспечивает уверенное усиление для Wi Fi, Bluetooth и ZigBee на 2.4 ГГц, а также для высокоскоростных систем на 5.8 ГГц. Рабочее напряжение от 5 до 16 В упрощает интеграцию в разные схемы питания. Корпус из алюминия способствует механической прочности и отводу тепла. Входной разъём SMA female и выходной RP SMA female позволяют совместить модуль с типовыми антеннами и линиями. Светодиодные индикаторы показывают режим: передача красный, приём зелёный. Габариты 65 x 62 x 12 мм и масса 0.5 кг подходят как для домашних сетей, так и для промышленных решений.

Характеристики

• Диапазон частот 2.4 ГГц: от 2400 до 2500 МГц.

• Диапазон частот 5.8 ГГц: от 5725 до 5850 МГц.

• Поддерживаемые режимы: RX и TX.

• Выходная мощность P1dB: 36 dBm то есть 4 Вт для каждого диапазона.

• Приёмный коэффициент усиления 2.4 ГГц: 17 dB плюс минус 1.

• Приёмный коэффициент усиления 5.8 ГГц: 15 dB плюс минус 1.

• Передающий коэффициент усиления 2.4 ГГц: 18 dB плюс минус 1.

• Передающий коэффициент усиления 5.8 ГГц: 18 dB плюс минус 1.

• Входная триггерная мощность: минимум 5 dBm и максимум 23 dBm.

• EVM для 2.4 ГГц: три процента при 27 dBm для 802.11g пятьдесят четыре мегабита в секунду OFDM шестьдесят четыре QAM полоса двадцать мегагерц.
• EVM для 5.8 ГГц: три процента при 27 dBm для 802.11a пятьдесят четыре мегабита в секунду OFDM шестьдесят четыре QAM полоса двадцать мегагерц.
• Шумовая цифра 2.4 ГГц: менее трёх децибел.

• Шумовая цифра 5.8 ГГц: менее четырёх децибел.

• Потребляемый ток 2.4 ГГц: шестьсот восемьдесят миллиампер при выходе двадцать семь dBm и двенадцать вольт.

• Потребляемый ток 5.8 ГГц: пятьсот пятьдесят миллиампер при выходе двадцать семь dBm и двенадцать вольт.

• Время переключения TX RX: менее одной микросекунды.

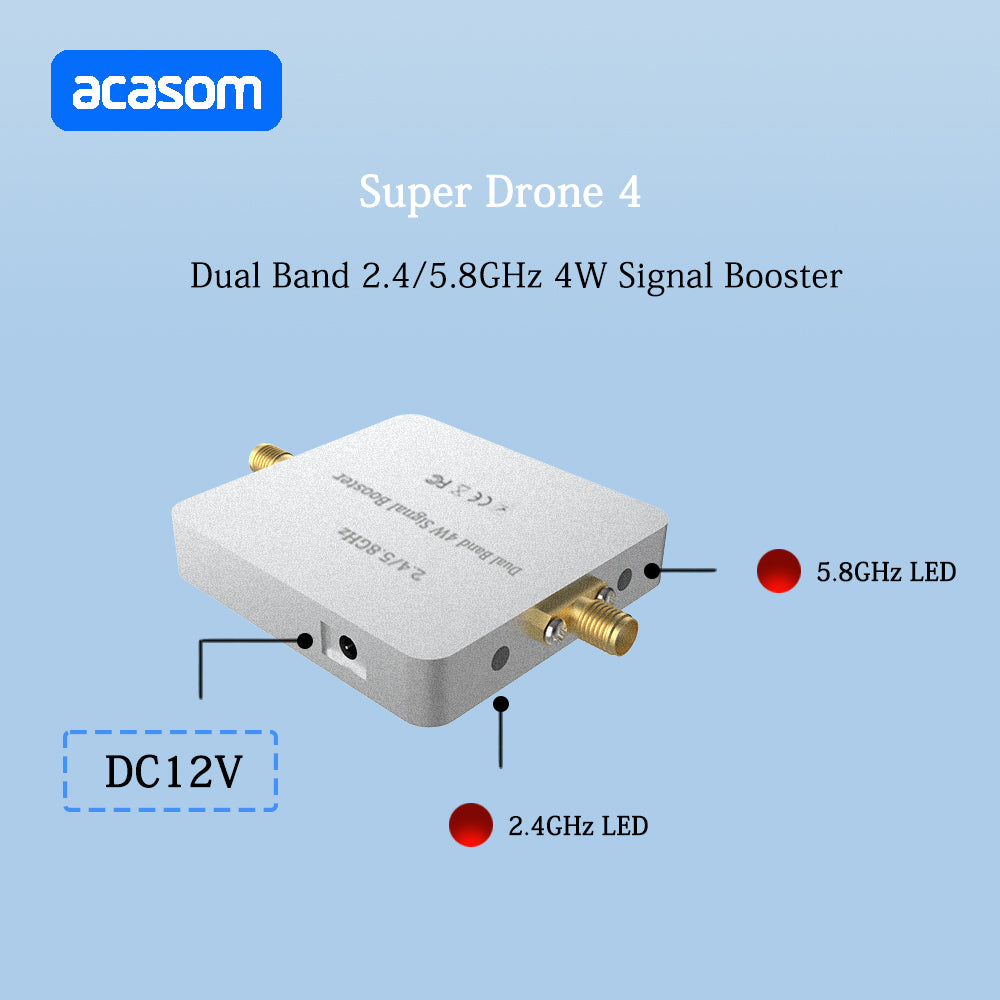

• Индикатор состояния: передача красный, приём зелёный.

• Рабочая температура: от минус тридцати до плюс семидесяти градусов Цельсия.

• Температура хранения: от минус сорока до плюс ста пятидесяти градусов Цельсия.

• Относительная влажность при работе: до девяноста пяти процентов.

• Входной разъём: SMA female.

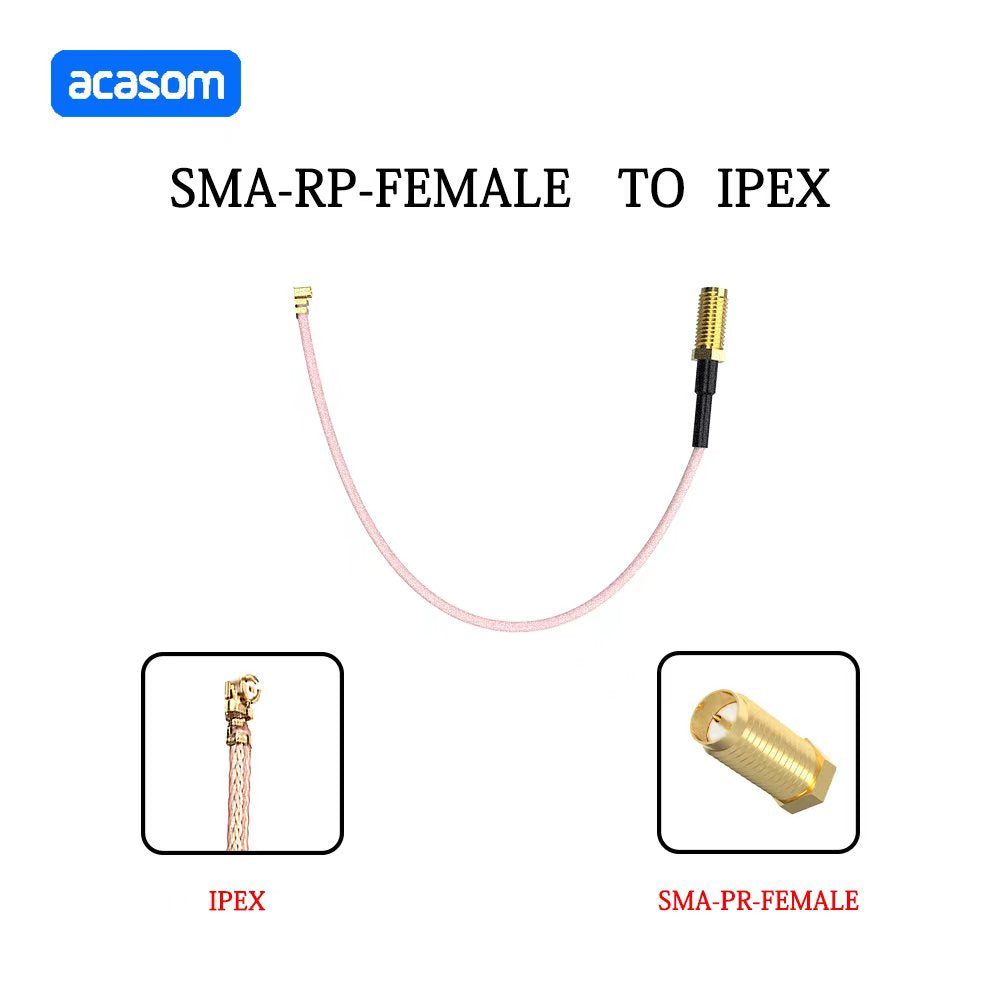

• Выходной разъём: RP SMA female.

• Разъём питания: 2.5 x 0.7 миллиметра.

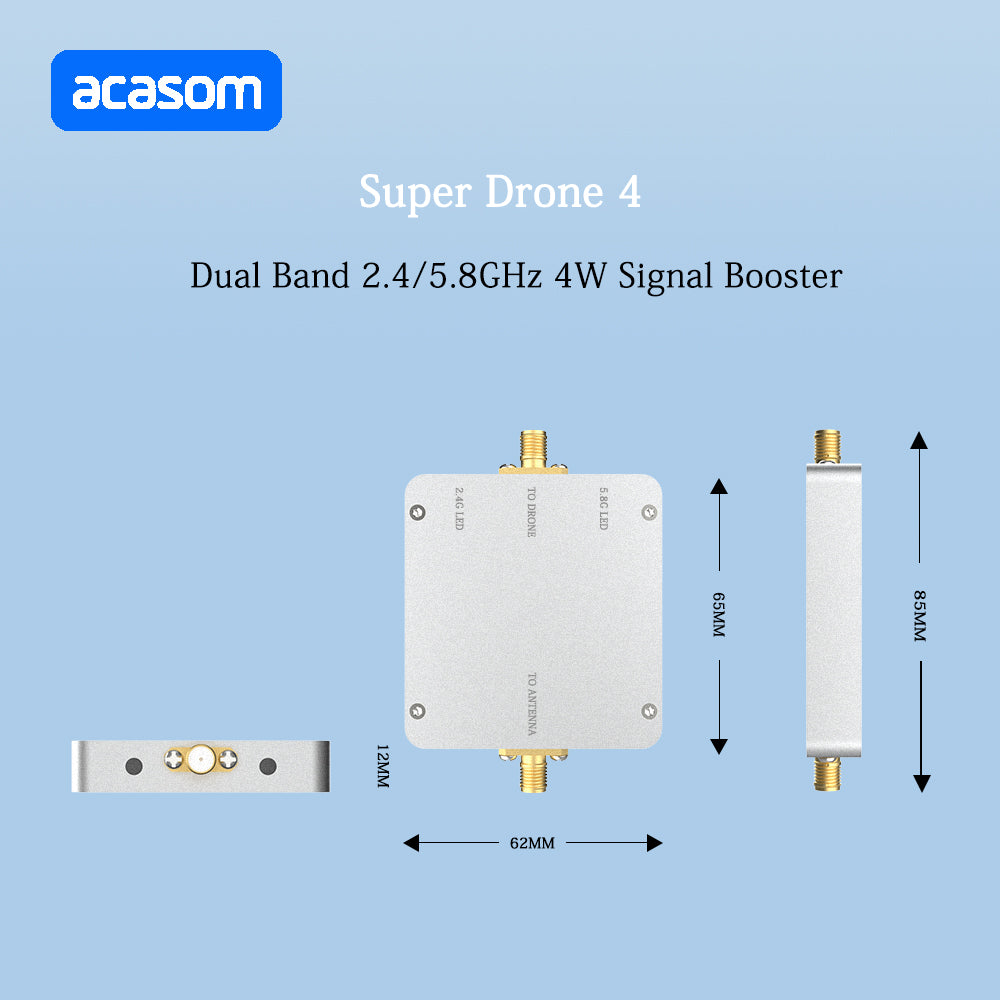

• Габариты корпуса: 65 x 62 x 12 миллиметров.

• Материал корпуса: алюминий.

• Масса нетто: 0.5 килограмма.

Комплектация

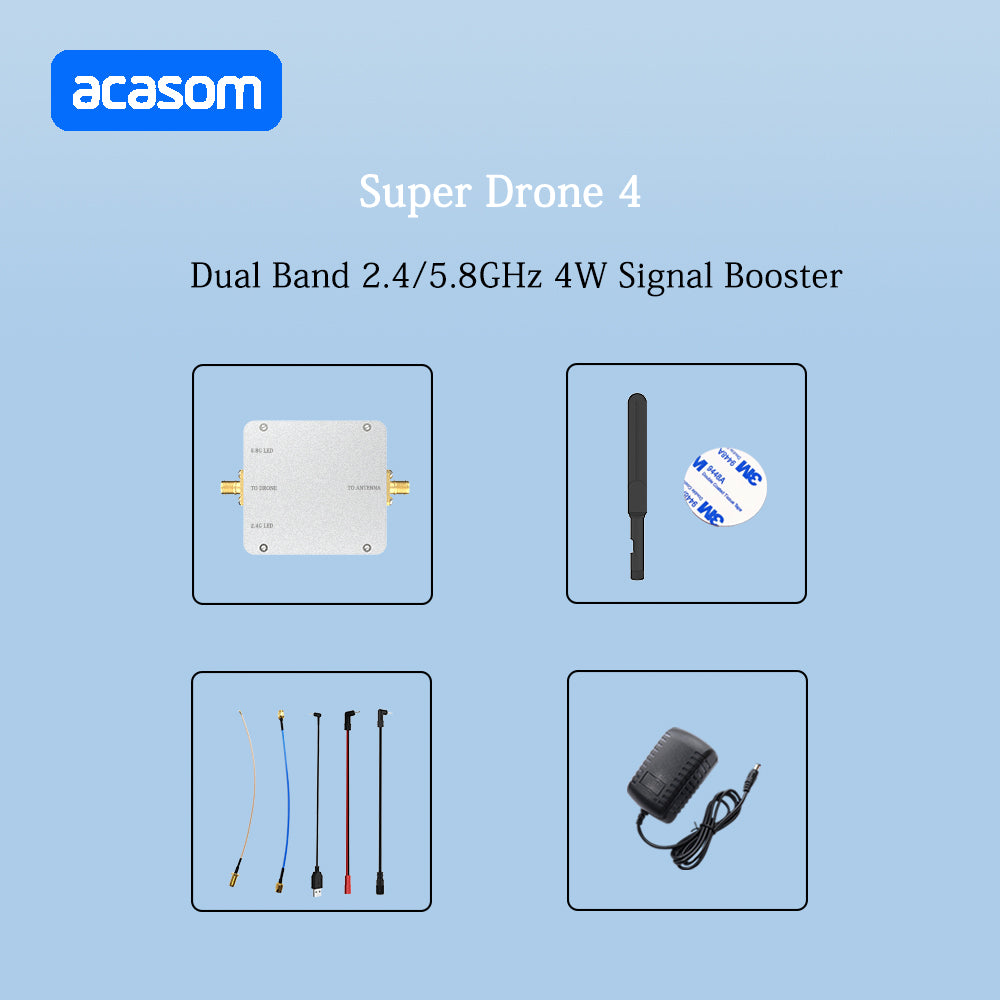

В комплект входит один двухдиапазонный модуль усилителя сигнала. В комплект входит один сетевой адаптер питания. В комплект входит одна двухдиапазонная антенна белого цвета либо другой вариант, как указано. Также указано 5PCS звёздочка без уточнения наименования.

Меры безопасности

1. Перед использованием соблюдайте указанный диапазон напряжений от 5.0 до 8.4 В.

2. Не используйте в условиях повышенной влажности, поскольку влагозащита отсутствует.

3. Следите за корректной установкой рычагов и сплайна 25T и не превышайте заявленные нагрузки.

Отказ от ответственности

Фактические параметры зависят от входной триггерной мощности, условий установки, согласования антенн и эффективности охлаждения. Соблюдение диапазонов частот, правил подключения и рекомендаций по питанию необходимо для стабильной работы.

Преимущества

1. Двухдиапазонная поддержка 2.4 и 5.8 ГГц для типовых Wi Fi, Bluetooth и ZigBee систем.
2. Выходная мощность 4 Вт 36 dBm для уверенного покрытия и стабильного линка.
3. RX и TX в одном модуле для усиления как приёма, так и передачи.
4. Гибкое питание от 5 до 16 В для разных сценариев интеграции.
5. SMA female на входе и RP SMA female на выходе для совместимости с популярными антеннами.
6. Алюминиевый корпус и компактные габариты для удобной установки.

Применение

• Расширение покрытия Wi Fi в жилищных и промышленных сетях.

• Улучшение устойчивости Bluetooth и ZigBee на частоте 2.4 ГГц.

• Оптимизация беспроводных систем на 5.8 ГГц в перегруженной радиосреде.

• Использование в проектах, где требуется усиление RX и TX при сохранении компактности.
